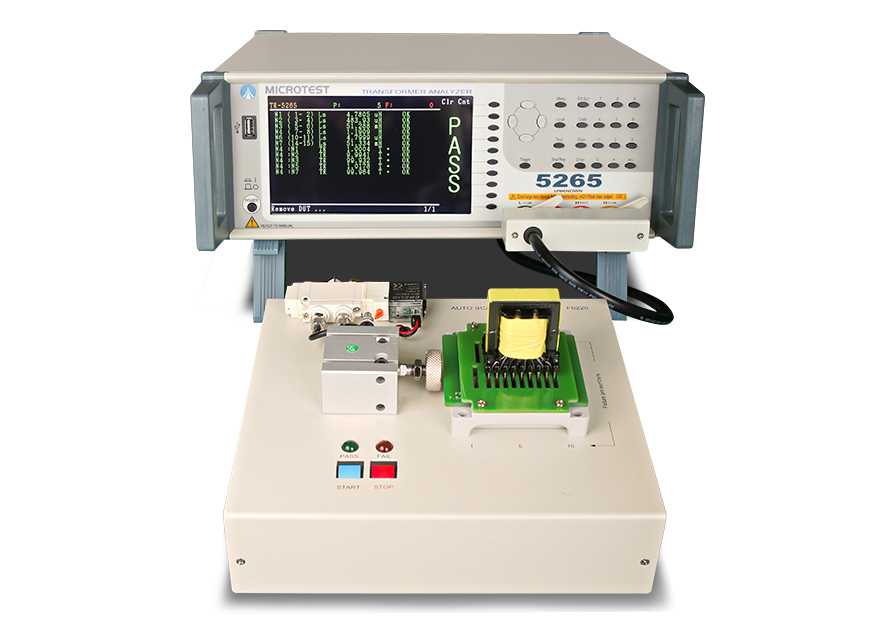

MICROTEST 變壓器測試儀一機提供變壓器產品量測重要參數,包含電感值、漏感值、直流電阻、交流電阻、品質因數、電容值、圈數比以及檢查腳位短路等項目,量測頻率200k/500k/1MHz,內建支援LCR電表量測模式,搭載F5620氣動式測試治具,提供20組測試通道,可進行100mA直流偏置測試,針對客戶的需求提供測試治具客製化服務。
選型
| 型號 | 5260系列 | ||
| 測試通道 | 20 | ||
| 其他選型 | 5265 | 5266 | 5267 |
| 10Hz-200kHz | 10Hz-500kHz | 1MHz | |
量測規格
| 測量頻率解析度 | 五位數 | |
| 基本測量準確度 | ±0.1% | |
| AC測試信號位準 | 10mV-2Vrms | |
| DC測試信號位準 | 10mV-2V | |
| 輸出阻抗 | 100Ω | |
| DC偏流測試 | 100mA (F5620) | |
| 匝數比測試 |
電感法/電壓法 測試頻率:50Hz-200kHz |
|
| 測試模式 | Meter模式/多步測試 | |
| 測試參數 | 電感值/阻抗/電容/電抗/電導/電納/導納/交流電阻/直流電阻/品質因數/損耗/相位角/直流電阻/漏感/匝數比/平衡/腳位短路 | |
參數與顯示範圍
| 項目 | 範圍 |
基本精度 (AC參數為1kHz) |
測量速度 |
| L, LK | 0.1nH ~ 9999.99H | 0.1% | 25ms |
| C | 0.00001pF ~ 999.99mF | 0.1% | 25ms |
| Q,D | 0.00001 ~ 99999 | 0.0005 | 25ms |
| Z,X,R | 0.00001Ω ~ 99.9999MΩ | 0.1% | 25ms |
| Y | 0.01nS ~ 99.9999S | 0.1% | 25ms |
| θ | -180°~ +180° | 0.03° | 25ms |
| DCR | 0.1mΩ ~ 99.999 MΩ | 0.1% | 25ms |
| Turn | 0.1 ~ 99999.9 turns | 0.5% | 50ms |
| Pin-Short | 12 pairs, between pin to pin | - | 15ms |
一般規格
| 等效電路 | 串聯、並聯 |
| 校正 | 開路、短路 |
| 內建存儲 | 128組測試檔案 |
| 觸發測試方式 | 自動、手動、外部 |
| 電源 | 電壓:98Vac-132Vac 或195Vac-264Vac |
| 頻率:47-63Hz | |
| 消耗功率 | 300VA |
| 操作環境 | 溫度:10℃-40℃ |
| 濕度:10-90%RH | |
| 外觀尺寸 | 344x145x343 mm (W*H*D) |
| 重量 | 9 Kg |
| 介面 | RS-232、Handler、LAN、USB Host、EXT. I/O |
| 液晶螢幕 | 7吋TFT, 彩色顯示(800*480) |

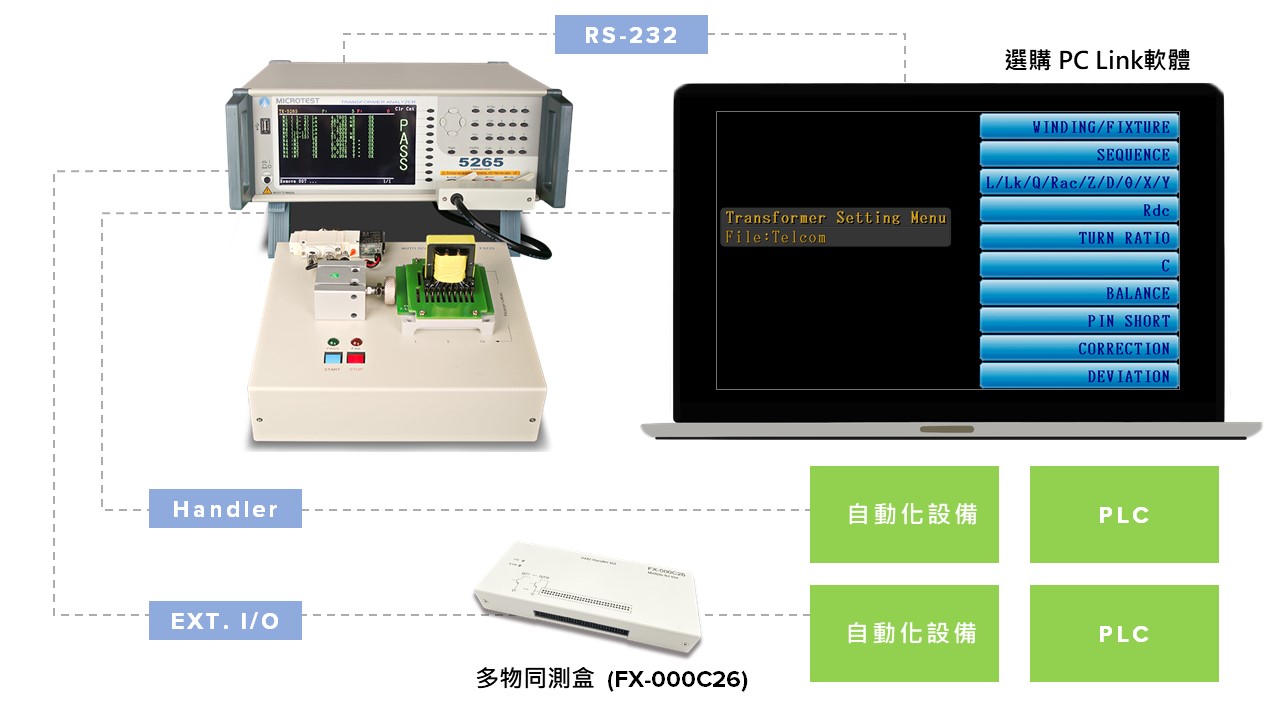

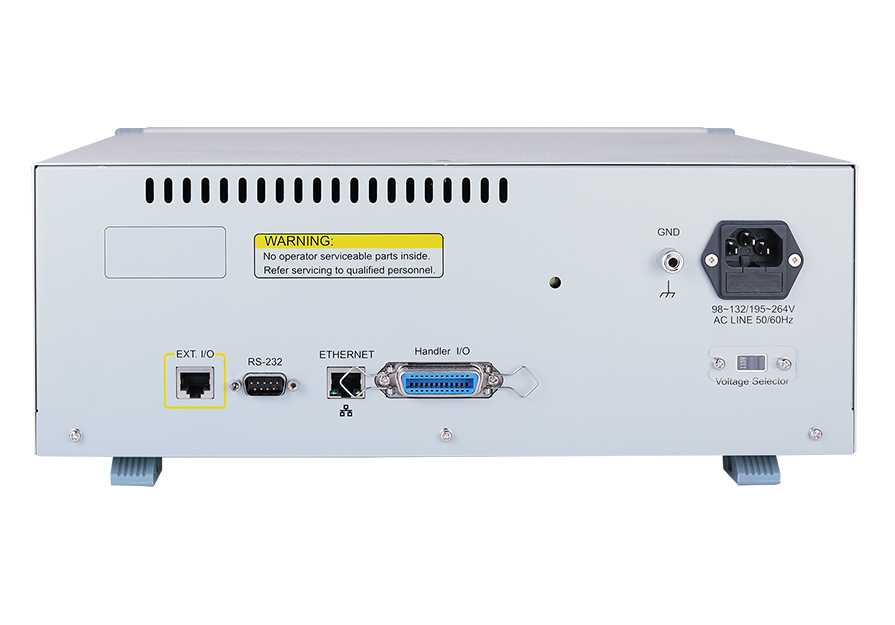

支援RS-232連線PC,另可選購多物同測盒(FX-000C26)連結外部PLC/自動化設備

一機完整檢測變壓器低的壓電氣特性
(電感值/漏感/匝數比/直流電阻/交流電阻/平衡/電容值/腳位Short)

採用自動平衡電橋量測法,四線式測量DCR值(直流電阻)
檢測變壓器每相繞組的DCR值,確保變壓器的導電迴路可能發生接觸不良/焊接不良

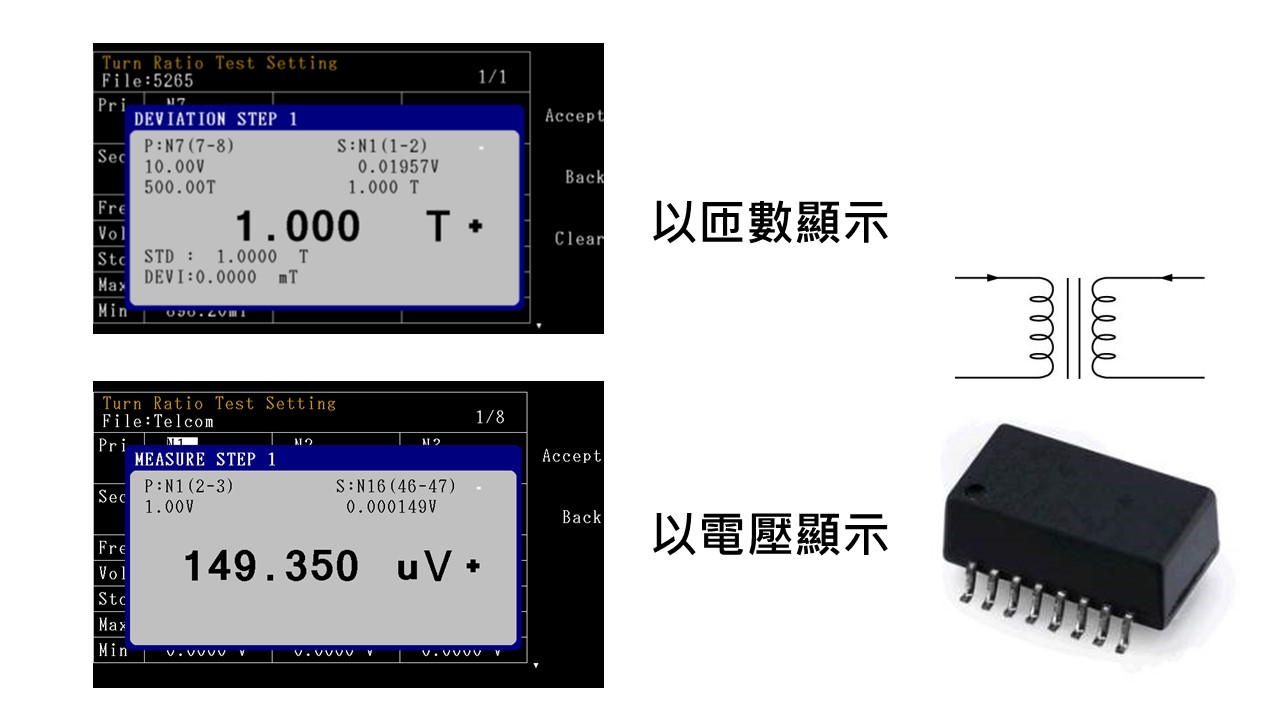

TRUN 圈數比((匝數比)
變壓器測試儀5260系列提供TR圈數比電壓法與TRL圈數比電感法測量此參數
TR法指的是在初級線圈加入交流電壓,量測次級線圈之交流電壓,目的量測線圈之間匝比與相位是否正確,使用這種方式的優點在於測量結果含了損耗的圈數比,測試的結果會大於實體的圈數比,但可以反映出研發工程師想得到的電壓值。
TRL法指的是量測各線圈之電感值,利用線圈之感值計算出線圈比,對於漏感比較大的變壓器量測出的圈數比值較精確,使用此法可避開變壓器的損耗造成的影響,會得到較接近實體變壓器的之圈數比,缺點是遇到漏感值較大時,實際的電壓比例會受到很大的影響。

變壓器繞組產生的寄生電容與漏感之間的重要關係
設計工程師希望變壓器在理想狀態下,希望結合系數值k=1,但實際上變壓器的初級線圈與次級線圈的結合係數通常小於1,因為線圈所產生的磁力線無法全部通過次級線圈,因而產生露磁的電感,大部分都是某些初級(次級)磁通沒有通過鐵芯耦合到次級(初級),而是透過空氣閉合返回到初級(次級)線圈,稱之漏泄磁通(漏感現象/LeakageInductance),這種因為磁芯缺口引起的漏泄磁通在高頻狀態下,所使用的鐵氧體磁芯材料導磁性能降低,將造成變壓器的性能變差。
在電氣理論上卷線是被絕緣的,由於繞組的卷線間的電位差,促使初級與次級相鄰卷線與卷線之會產寄生電容,以及,分佈在初級線圈與次級線圈繞線之間的寄生電容,它們與漏感之間的關係其實存在重要的權衡關係,因為漏感可以與電路中的分佈電容以及變壓器繞組之間的寄生電容形成振盪回路,使得電路產生振盪並且向外輻射電磁能量,造成電磁干擾問題。

如何降低漏感(Lk)
一般而言變壓器的漏感與初級線圈數平方成正比,故減少匝數可降低漏感,或是將初級線圈放到內外層,將次級線圈夾於中間之繞線方式(三明治繞法),但如果初級線圈層數太多也會使得漏感變大,同時分佈的寄生電容也會變大,造成高頻下耦合使高頻部份的漏感變大,對開關造成瞬間振盪,促使變壓器與開關器件的損耗也變大。
利用526X變壓器測試儀進行漏感(Lk)測試
採用LCR平衡電橋法量測變壓器之漏感,當儀器接上一個變壓器的初級線圈,而次級線圈處於開路情況下,儀器所量測到的電感L值 = 初級線圈之電感Lp + 漏感LK,量測內部所產生的漏感,必須將變壓器次級線圈短路起來。(一個理想次級線圈的短路會使次級線圈上的電壓為0V,因而經由變壓器的作用反射在初級線圈之兩端處於0V狀態下,此時儀器所量測到初級線圈之電感值為真實的漏感值Lk)

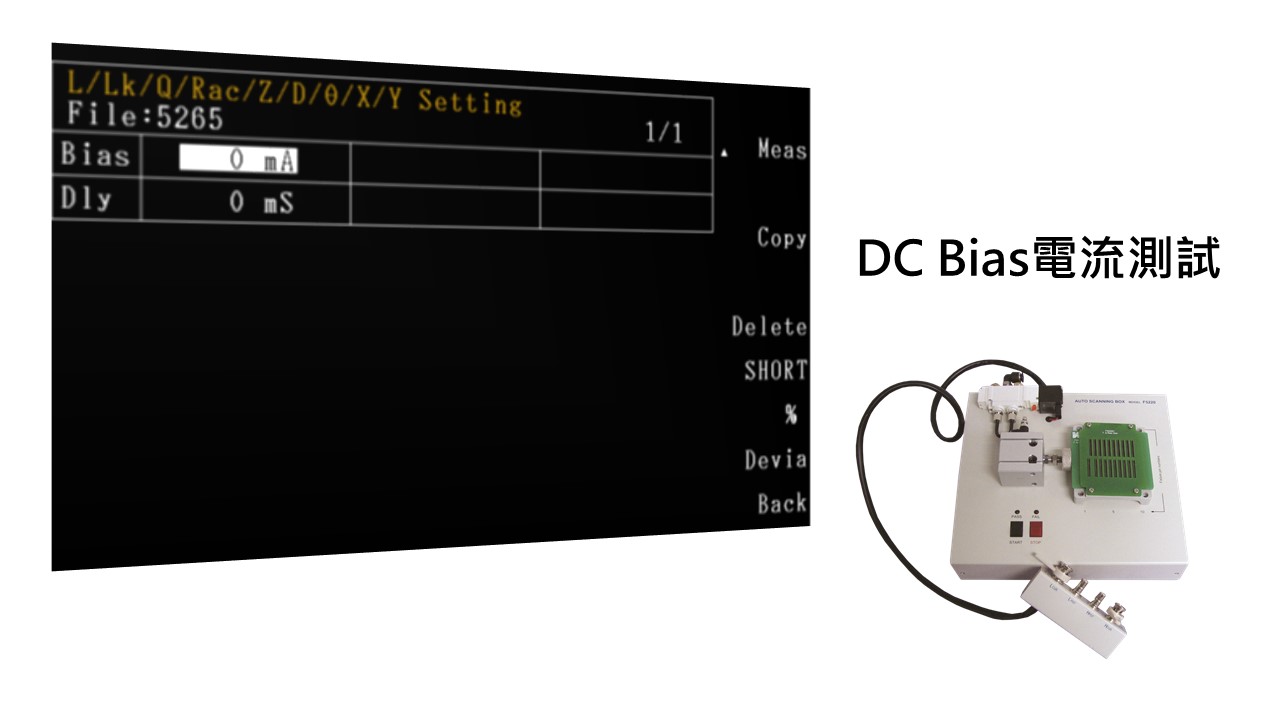

提供100mA直流偏流測試功能,檢測變壓器磁飽和性能
磁飽和對變壓器品質的危害
低壓工作狀態下,磁飽和的變壓器會過熱,長久下會造成損壞
高壓工作狀態下,可能導致爆炸
磁飽和的變壓器,初級繞組的電感量Lp會明顯降低,此時直流電阻DCR與內部MOSEF管上的功耗迅速增加,嚴重時可能造成MOSEFT管損壞
因此網通型變壓器開始需要加測8mA直流偏置
在網通變壓器測試條件中,會有一項針對開路電感OCL的指標,必須在線圈上加入8mA直流偏流測試,量測頻率為100kHz,電壓量測信號為0.1V之正弦波電壓,電感量應>350uH,因為網通變壓器在區域網路運行中,由於正極性與負極性的矩形資料脈衝的數目不等會自動的在網通變壓器的線圈中產生不超過8mA的直流緩變偏流,這種緩變偏流促使線圈的OCL下降,將造成矩形資料脈衝成平頂下斜情況產生誤碼,近年來網通變壓器傳送資料訊號的同時,還要藉此變壓器向數十米以外的電子設備(POE供電系統)輸送直流電壓,POE電流屬於大電流安培級使網通變壓器內部的扼流圈是緩變直流,促使扼流圈的電感量下降,這種下降會使網通變壓器抑制電磁干擾的能力發生變化。
