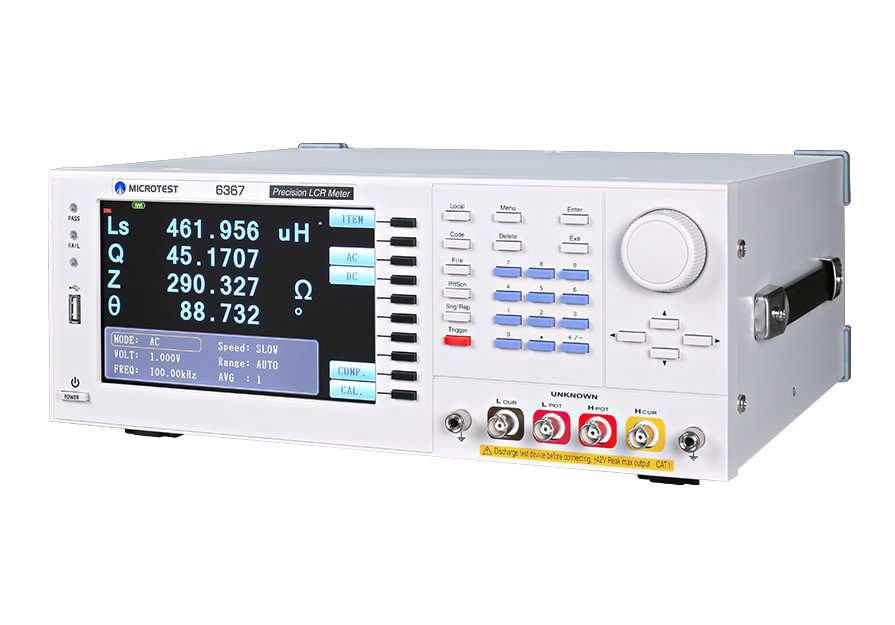

LCR測試儀 6360系列
6363/6364/6365/6366/6367

LCR測試儀 6360系列|6363/6364/6365/6366/6367
Features
Datasheet Inquiry
  • 量測頻率 10Hz-1MHz
  • 輸出阻抗100Ω
  • 開路/短路校正功能

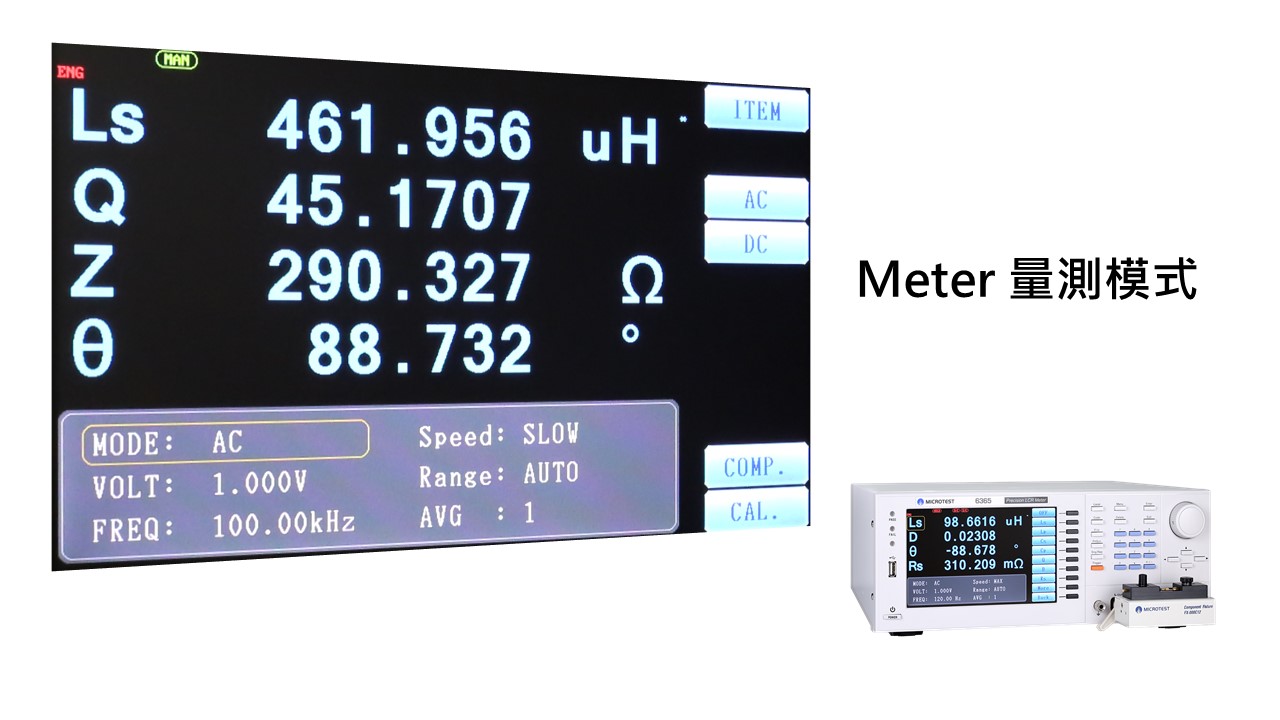

  • 支援Meter測量模式/多步列表測試
  • 7吋大彩屏一次顯示4組參數
  • 比較器功能
  • 基本阻抗量測精度 ±0.05%
  • 支援 RS-232、Handler、LAN、USB Host 、Handler
  • 透過USB可存取設定檔案、存儲測試數據、截圖測試畫面

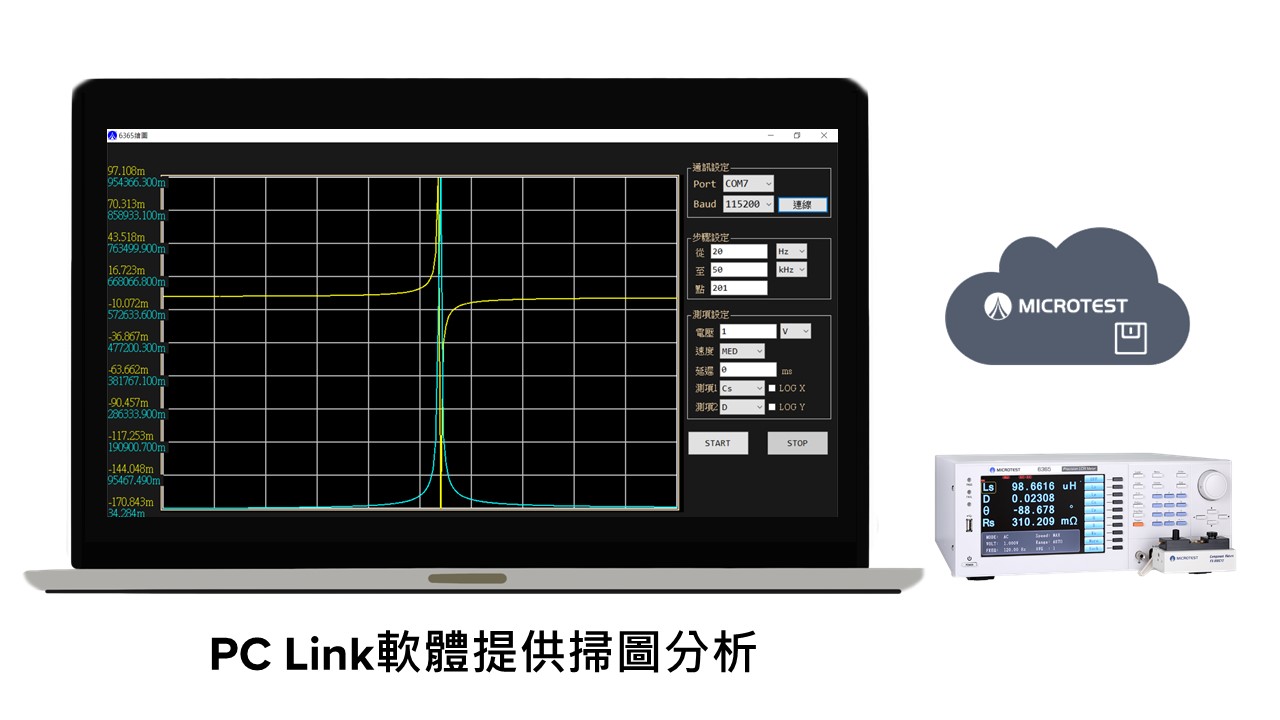

  • 可選購PC Link軟體進行線上頻率掃圖分析

MICROTEST 6360系列提供20k/100k/500k/1MHz量測頻率，量測參數包含|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)，支援RS-232、Handler、LAN、USB Host 、Handler通訊接口，可透過USB存儲測試畫面與數據，選購PC連線軟體可支援掃圖分析功能，是一款元件阻抗基礎測量的最佳選擇。

Specifications

選型

型號 6360系列
選型 6363 6364 6365 6366 6367
頻率範圍 10Hz-20kHz 10Hz-100kHz 10Hz-200kHz 10Hz-500kHz 10Hz-1MHz

量測規格

測量頻率點數 可程式
頻率輸出精準度 ±0.01%
測量頻率解析度 五位數
基本測量準確度 ±0.05%
AC測試信號位準 測試信號電壓範圍

                        10mV - 2Vrms
電壓最小分辨率 1mV
DC測試信號位準 測試信號電壓範圍 10mV - 2V
電壓最小分辨率 1mV
輸出阻抗 100Ω
測試模式 Meter模式/多步列表模式
測試參數

   |Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)

   L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)
量測時間 AC/DC量測速度 8mS

參數與顯示範圍

項目 範圍
|Z| 0.001mΩ - 99.999MΩ
R, X 0.001mΩ - 99.999MΩ
|Y| 0.1nS - 99.999S
G, B 0.1nS - 99.999S
θ ±0.001 ~ ±180.000deg
Cs, Cp 0.01pF - 9.9999F
Ls, Lp 0.1nH - 99.999KH
D 0.00001 - 9.9999
Q 0.1 - 9999.9
Δ -9999% - 9999%
Rdc 0.001mΩ - 99.999MΩ



一般規格

  等效電路 串聯、並聯
  校正 開路、短路
  指示燈 PASS/FAIL
  測試檔位 自動、鎖定
  分類功能(BIN) ●

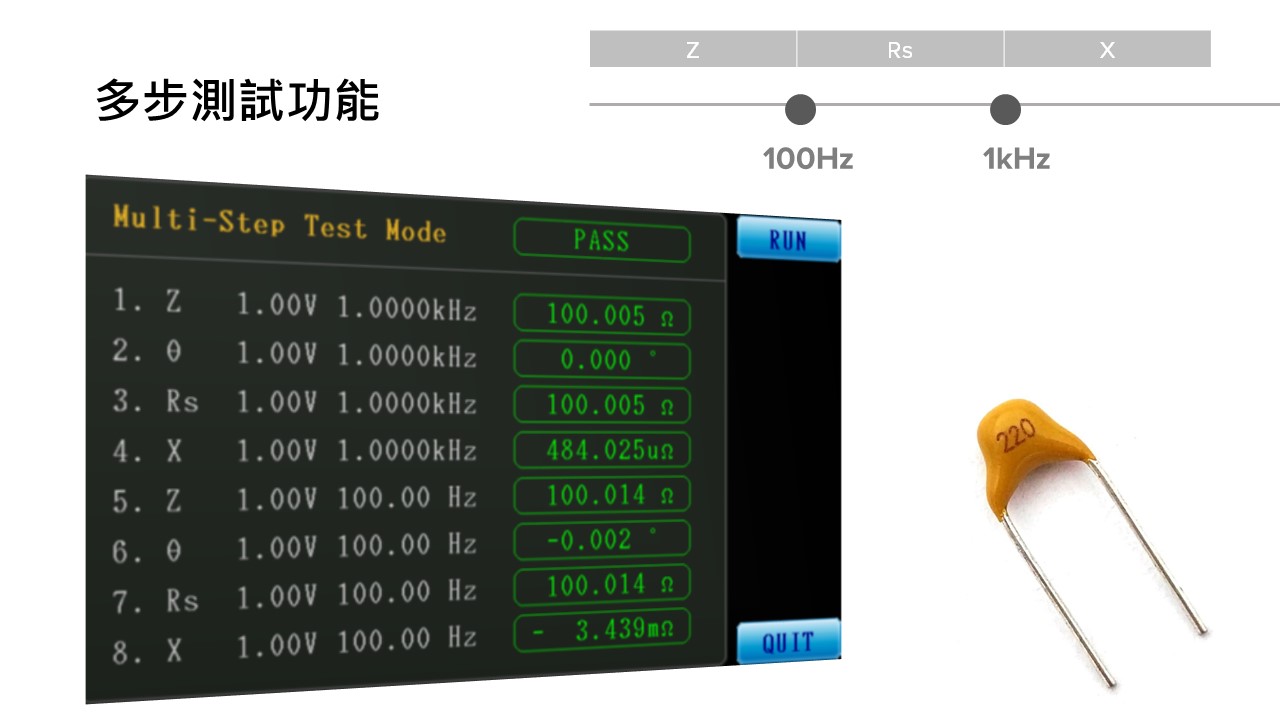

  多步列表測試功能 8組
  內建存儲 128組
  USB Host存儲 測試畫面、測試數據(多步列表模式下)
  觸發測試方式 自動、手動、RS-232、Handler
  電源 電壓：98-132Vac or 195-264Vac (可切換)
頻率：47-63Hz
  消耗功率 30VA
  操作環境 溫度：10℃-40℃
濕度：20-90%RH
  外觀尺寸 358x148x343 mm (W*H*D)
  重量 3 Kg

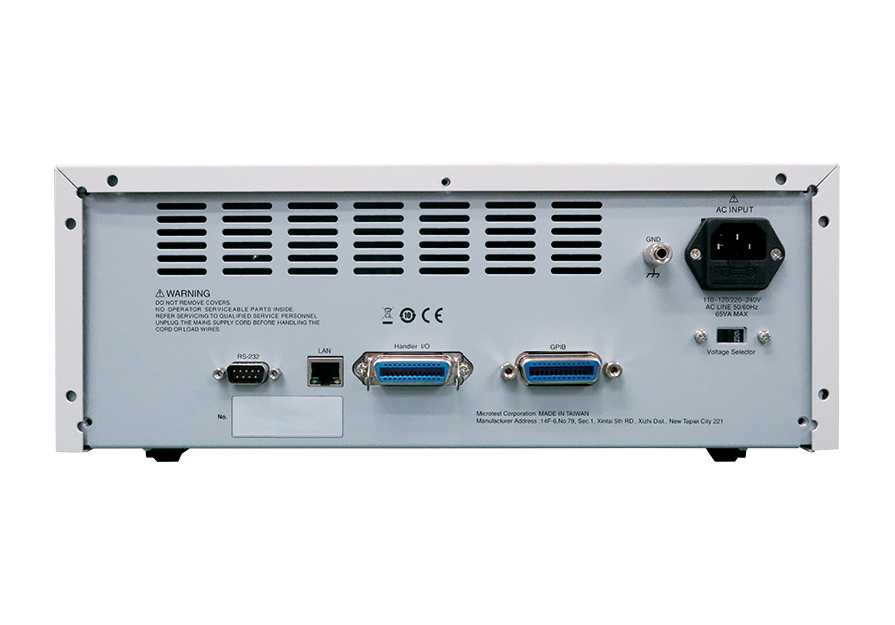

  介面 RS-232、Handler、LAN、USB Host
液晶螢幕 7吋TFT, 彩色顯示(800*480)

因應通訊介面標準化趨勢，自2025/7/1起，6630與6360系列將取消標配GPIB介面，建議用戶提前評估透過LAN、USB、RS-232標配介面之控制方式。
本項調整可能對部分使用者造成不便，敬請見諒，感謝您的理解與支持。
