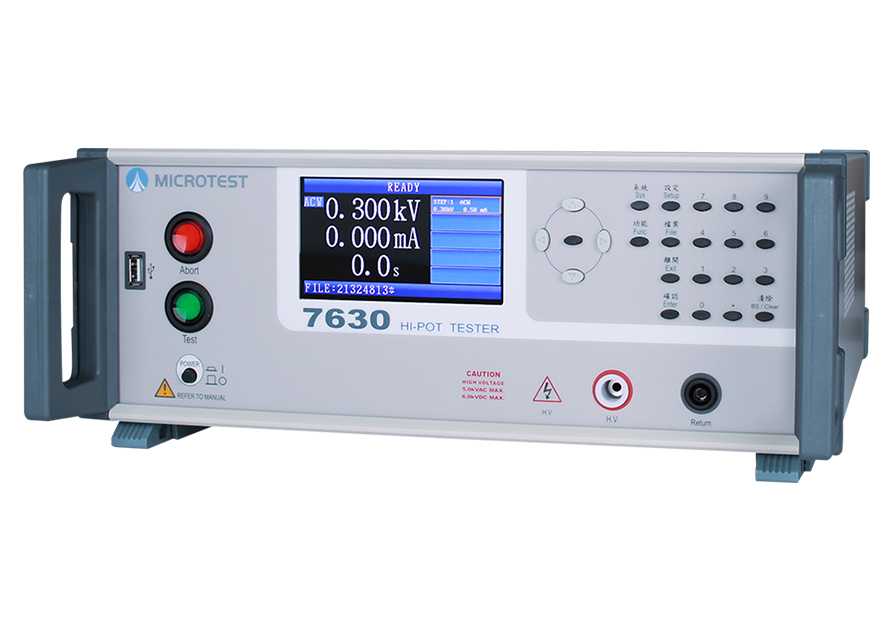

MICROTEST 7630耐壓測試儀是3合1機種，支援交流耐壓、直流耐壓與絕緣電阻測試功能，AC耐壓最高5000V/漏電流30mA，DC耐壓6000V/漏電流10mA，絕緣電阻最大12000MΩ，支援PC連線軟體進行遠端編程與存儲測試數據，與條碼機連結進行Bar Code掃碼，進行生產履歷追溯管理。
量測規格
| 型號 | 7630 | |
| 測試通道 | 單通道 | |
| AC耐壓 | 5000V | |
| DC耐壓 | 6000V | |
| 絕緣阻抗 | 12000MΩ | |
| AC耐壓測試 | ||
| 輸出電壓 | 10V-5000V | |
| 電壓解析度 | 1V | |
| 電壓精準度 | ±(3% of setting+5V) | |
| 最大額定電流 | 30mA | |
| 漏電流範圍 | 0.001-31mA | |
| 漏電流解析度 | 0.001mA | |
| 漏電流精準度 | ±(3% of reading +10uA) | |
| 電弧偵測 | 偵測檔位0-20 (1為最靈敏) | |
| DC耐壓測試 | ||
| 輸出電壓 | 10V-6000V | |
| 電壓解析度 | 1V | |
| 電壓精準度 | ±(3% of reading +10uA) | |
| 最大額定電流 | 10mA | |
| 漏電流範圍 | 0.001-11mA | |
| 漏電流解析度 | ±(3% of reading +10uA) | |
| 漏電流精準度 | 0.001mA | |
| 電弧偵測 | 偵測檔位0-10 (1為最靈敏) | |
| IR絕緣阻抗測試 | ||
| 輸出電壓 | 10V-1000Vdc | |
| 電壓解析度 | 1V | |
| 電壓精準度 | ±(3% of setting+5V) | |
| 絕緣阻抗範圍 | 1-12000MΩ | |
| 絕緣阻抗解析度 | 1MΩ | |
| 絕緣阻抗精準度 |
100-500V, 1-1000MΩ (±5% of reading+1MΩ) 500-1000V, 2-12000MΩ (±5% of reading +10MΩ) |
|
| 測試時間 | 0.1-999s | |
| 爬升時間 | 0.1-10s | |
| 測試時間解析度 | 0.1s | |
一般規格
| Remote輸入信號 | Test、About |
| Remote輸出信號 | PASS、FAIL、HV Output、Testing |

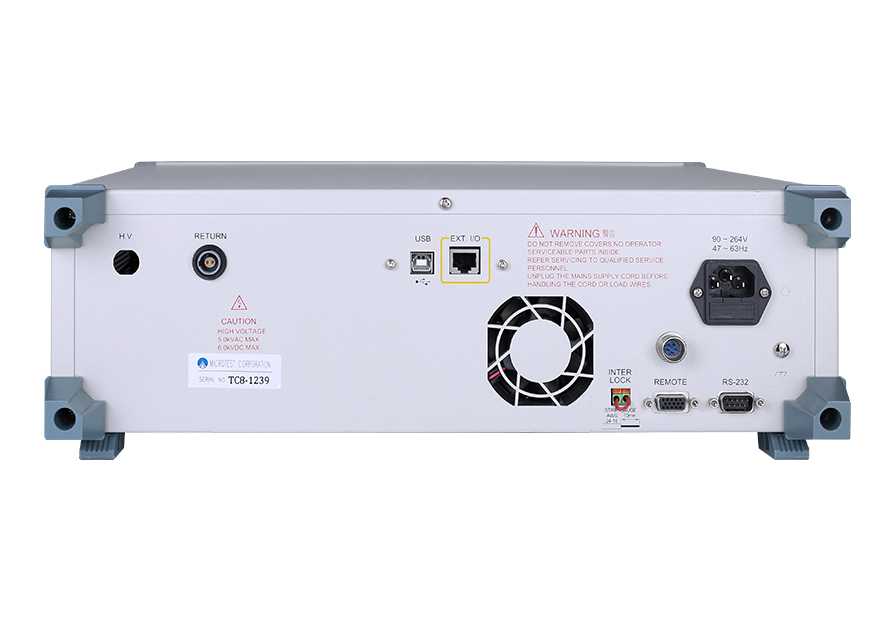

| 安全開關 | 進行測試時需要將INTER LOCK進行短路，機台 才能輸出測試電壓 |

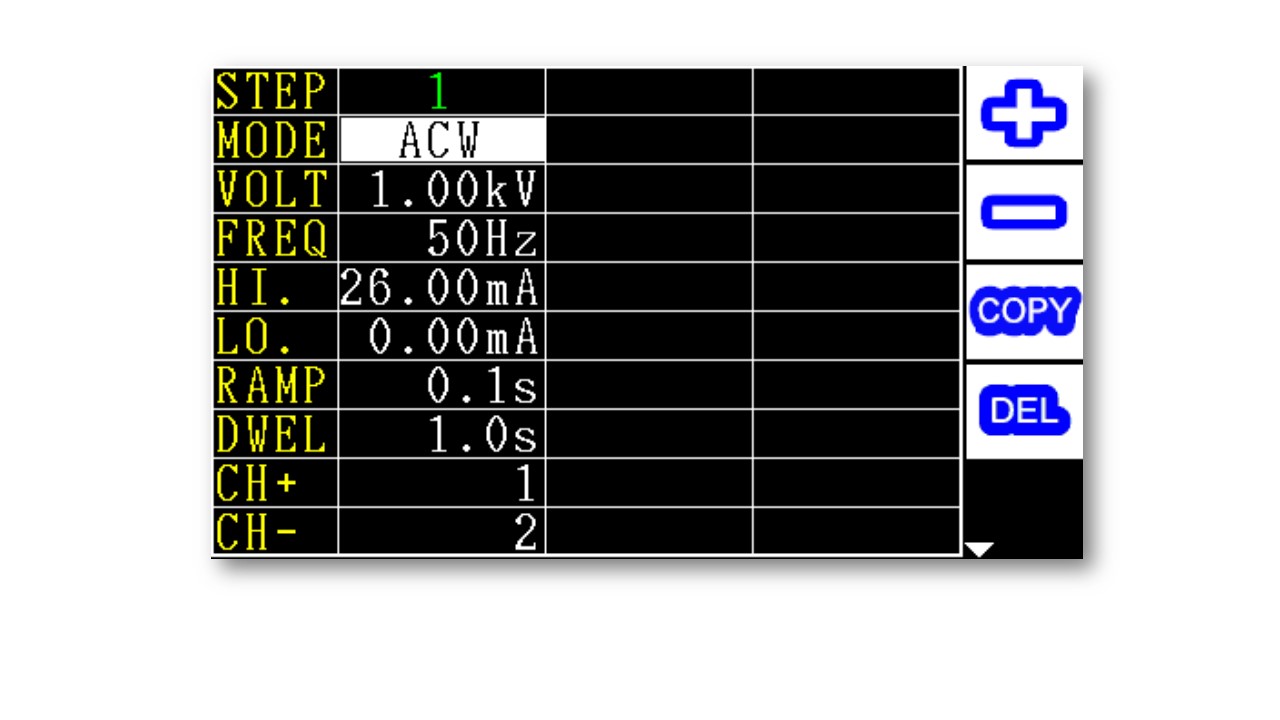

| 多步測試 | 每個檔案最多16個步驟 |
| 內建存儲 | 30組 |
| USB Host存儲 | 儲存設定檔案及韌體的更新，存檔組數取決於USB容量大小 |
| 電源 | 電壓：90Vac-264Vac |
| 頻率：50/60Hz ±5% | |
| 消耗功率 | 300VA |
| 操作環境 | 溫度：5℃-40℃ |
| 濕度：0-80%RH | |
| 外觀尺寸 | 365x145x430 mm (W*H*D) |
| 重量 | 14 Kg |
| 介面 | RS-232、Remote、USB Host、USB Device、EXT. I/O |
| 液晶螢幕 | 4.3吋TFT 彩色顯示 (480*272 ) |

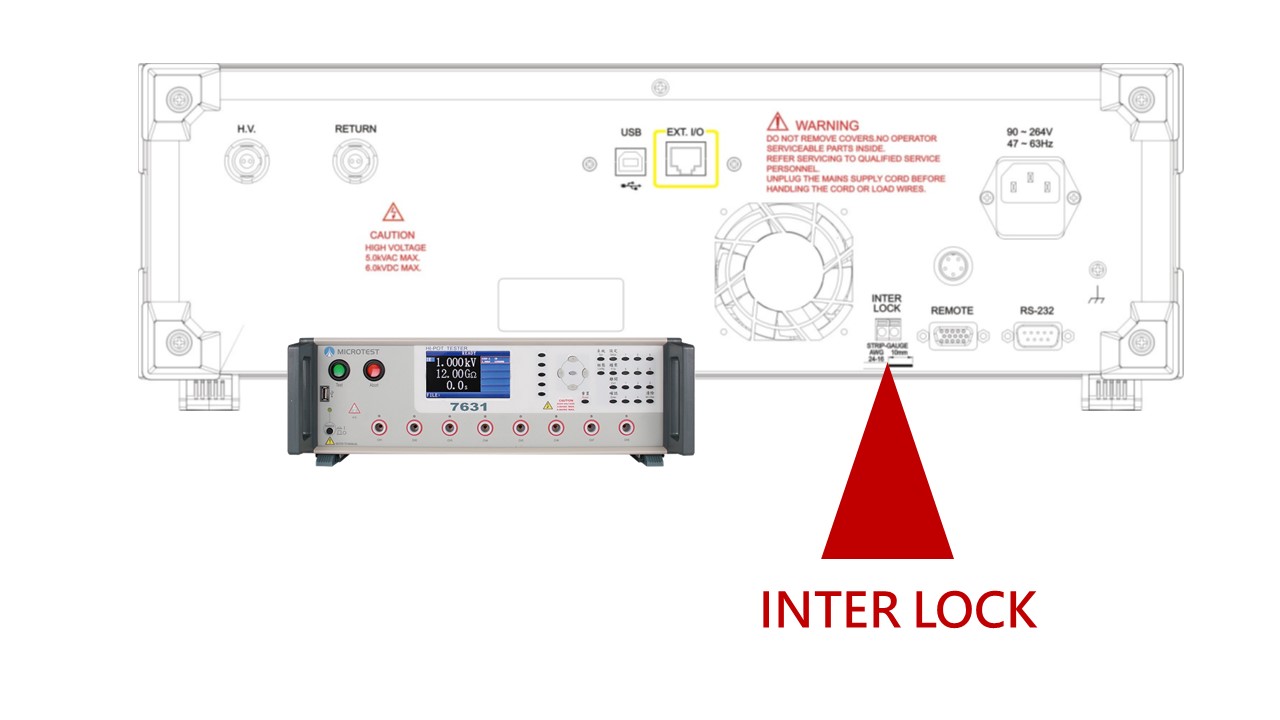

7630/7631設置安全開關-INTER LOCK，確保使用安全
安規耐壓測試通常會有以下測試項目
AC耐壓、DC耐壓、AC漏電流、DC漏電流、絕緣試驗電壓、絕緣阻抗
進行AC耐壓與DC耐壓測試的優點與缺點有哪些？
AC耐壓測試
大多的被測物都含有微小的雜散電容量，採用AC耐壓檢測可能無法充飽這些雜散電容，因此會產生持續性電流流過這些雜散電容。
優點
缺點
DC耐壓測試
採用DC耐壓檢測會將被測物自身的微小雜散電容被充滿，因此DC 耐壓檢測所造成的容性電流，會因雜散電容被充滿後，容性電流會下降到趨近於零。
優點
缺點
耐壓測試的時間要設置多長？
當進行耐壓測試時，測試電壓的設定會參考被測物的安全標準進行，如果設定電壓太低，絕緣材料可能會因沒有施加足夠的電壓而導致絕緣不良的產品出貨給客戶，但設定的電壓過高，量測時間太久將造成絕緣材料長久性的損害。
一般使用的時間設定參考規則，也是安全標準化會採用的方法
採用經驗值公式：試驗電壓= 電源電壓 × 2+1000V
EX:充電變壓器電源電壓為240V，則設定測試的電壓可設定為1480V
耐壓測試其實很耗時，業界生產線最常見的折衷測試方式
大多產品耐壓測試規範，持續耐壓測試時間為60秒，當單個被測物有多組數要測耐壓，則要完成一個被測物花費時間是60秒好幾倍，對產能是一種很耗時的壓力檢測項目。因此實際上生產線最常採用的方式，將耐壓測試的時間減少為1~2秒，測試的電壓提高10~20%，確保時間縮短後對產品的絕緣性能的可靠度測試。
為什麼需要進行絕緣阻抗的測試
確認絕緣體結構的絕緣性能利用優質絕緣材料組成絕緣體結構或系統，應具備較高的絕緣電阻值對於絕緣材料必須保證開關的防觸電保護確認絕緣結構經可靠度測試(如耐熱能力、絕緣性能)絕緣阻抗對元件的重要性。
電子產品組裝之前，元件的進料檢驗項目需進行絕緣阻抗的測試，這些組件包含開關、變壓器、電阻器、電容器、電感器、PCB、導線或線材，確保絕緣性能符合安全規範。
安規測試項目中絕緣阻抗是絕緣品質的重要指標
VDE和TUV等安全規範對於某些特定的產品會要求先對產品進行絕緣阻抗的測試，通過測試以後再測試耐壓性能，原因是確保被測物進行耐壓測試時，被測物自身的絕緣體不會被耐壓破壞，絕緣阻抗是評估絕緣材料性能好壞的重要電氣項目。
進行絕緣阻抗測試的方式與耐壓測試很像，耐壓測試以漏電流大小判定，絕緣測試以電阻值為判定，通常為MΩ以上，主要是量測被測物兩個端點之間及及其與週邊連接一起的各項關聯網絡所形成的等效電阻值。

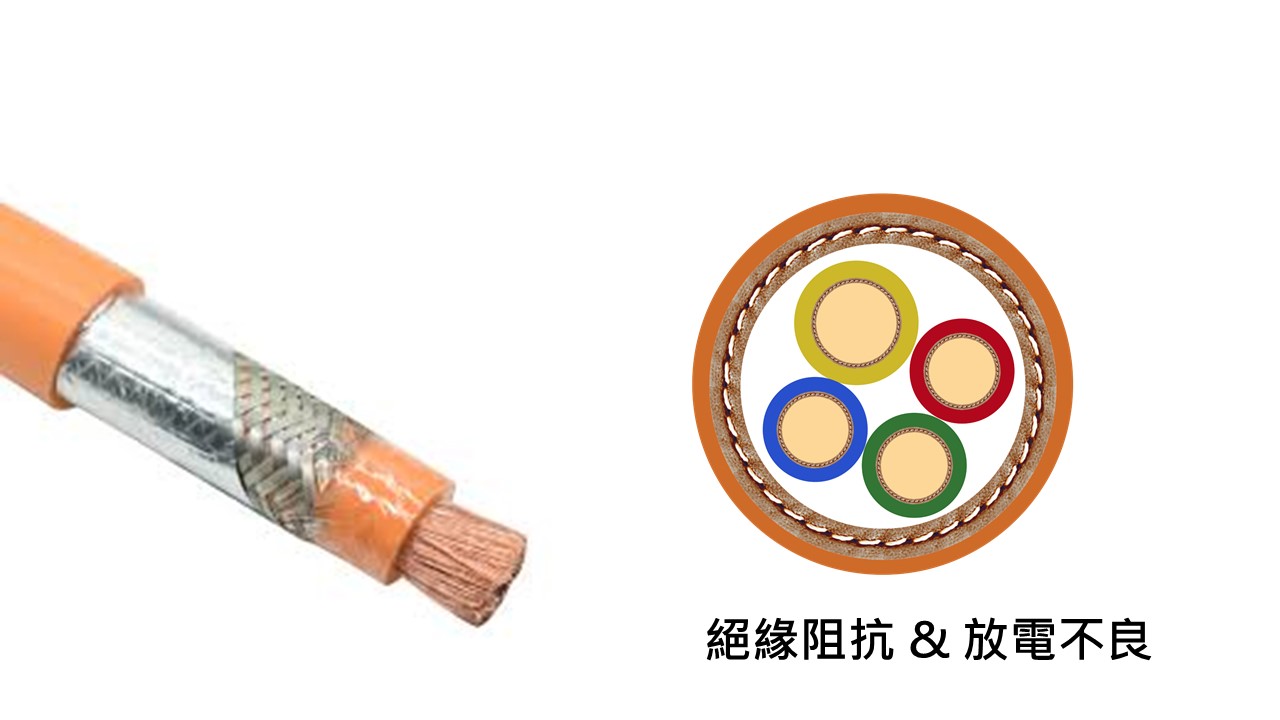

電弧偵測可以確保產品發生放電不良
絕緣材料的內部或表面會因高電壓測試的狀態下產生電氣特性的放電，原因是絕緣材料已失去原先好的絕緣性能，導致被測物出現暫時性或非連續性放電。
也因為暫時性的放電無法以漏電流判定檢測不良，因此耐壓測試儀以測試電壓或漏電流之變化率進行判定出不良品。
電弧偵測是一種幾何狀非一個常量的測試，並且會因為檢測器之間線路的阻抗或分布電容導致電弧所偵測的電流對時間的變化率受到影響。
漏電流測試
利用AC電壓與DC電壓對被測產品施加高電壓下，被測物所產生的漏電流與標準規範值進行比較。
因被測物具備有一定微量的電容性存在(雜散電容)，這個電容性除了會因有一定的電阻而產生漏電流，在AC電壓下，電容自身屬於一個阻抗器件，可能造成量測出的漏電流值也包含耐壓測試儀本身的漏電流值，若遇到被測物產品為低AC漏電流必須考量電容值、頻率、施加的電壓大小。
漏電流與洩漏電流大不同
是指偵測流過被測產品絕緣系統之漏電流，以高於工作電壓以上的高壓施加於絕緣系統，在被測物無工作電源之下所量測之漏電流。
是指在被測產品於工作狀態下，以最不利的的測試條件(頻率/電壓)，進行被測物量漏電流，在被測物於正常工作電源之下所量測之漏電流。
標準配件
| 電源線 | |

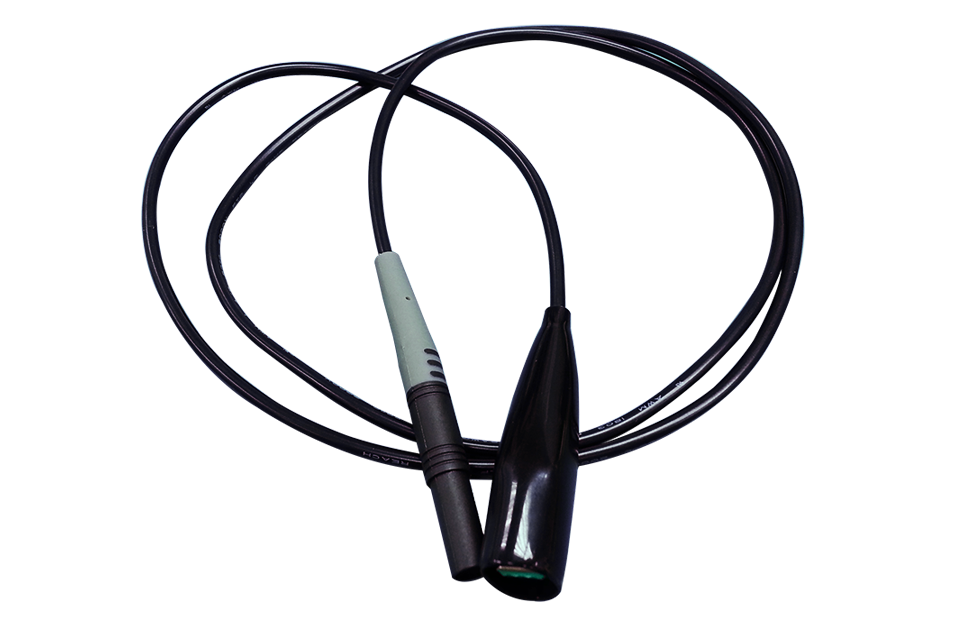

| 高壓測試線 (紅) |  |
| 高壓測試線 (黑) |  |
選購配件
| PC Link軟體 | |
| RS-232連接線 | |
| 遠端控制線 | |
| D-Sub 腳踏開關 (F760001) | |
| 耐壓測試治具 (F7620) |  |
