線圈匝間短路測試儀
7700 (5000V)

線圈匝間短路測試儀|7700 (5000V)
Features
Datasheet Inquiry

本系列將於2025/1/1停產(產品服務將持續5年)，替代機種為7750系列

  • 單通道測試
  • 支援高壓校正功能
  • 提供5種波型比對模式
  • 支援Remote、Printer介面
  • 採用非破壞性脈衝高壓檢測技術
  • 按鍵鎖定功能，防止人員誤觸按鍵
  • 利用L/C諧振波型進行分析比對出線圈短路問題

MICROTEST 7700線圈層間短路測試儀提供200V-5000V脈衝電壓輸出，藉由L/C共振產出的阻尼衰減波形分析磁性元件線圈與線圈之間或漆包線層與層之間有缺陷造成短路的不良品。比對模式包含總面積比對、面積差比對、電暈數比對、顫抖數比對與與波形比對。

Application
Accessories
Download
Video

Specifications

選型

選型 7710 7720 7703 7713
測試通道 2 8 2 2
脈衝電壓 200V-10000V 200V-5000V 100V-5000V 200V-10000V
最小電感值 100uH 50uH 0.5uH 0.5uH
高頻諧波分析 - - ● ●
高頻雜訊分析 - - ● ●

量測規格

型號 7700
測試通道 2
脈衝電壓 200V-5000V(可程式)
電壓精準度 ±2%
最小電感值 50uH
基本量測時間 50mS
波形比對模式
總面積比對

將諧振波所涵蓋之所有面積加總稱之為「總面積」

當線圈發生匝間短路時，線圈能量損耗增加，諧振阻尼係數變大，諧振振幅會變小，總面積跟著變小，比較出不良線圈的能量損耗差異。
面積差比對

將標準波與待測波之相異處加總則稱為「面積差」

當線圈發生匝間短路時，電感變小，諧振波形相位的改變，面積差隨之改變，比較出不良線圈的電感量差異。
波形比對 將標準波設定一可容許之波形範圍，此項目可同時判斷諧振波的振幅及相位，可加大匝間短路的檢出能力。
電暈數比對 馬達線圈於高壓脈衝測試中，自身絕緣系統損壞而產生尖端放電，檢視放電曲線會出現電暈的現象，此功能可統計電暈發生的次數，比對出不良線圈是否有輕微的放電現象。
顫抖數比對 當繞組線圈有發生匝間放電的現象時，波形將產生顫抖，因此儀器將波形顫抖程度量化成數值進行比對。

一般規格

  Remote輸入信號 Test、About
  Remote輸出信號  PASS、FAIL、HV Output、Testing
  內建存儲 200組
  電源 電壓：98Vac-132Vac 或192Vac-264Vac
頻率：50/60Hz ±5%
  消耗功率 300VA
  操作環境 溫度：10℃-40℃
濕度：20-90%RH
  外觀尺寸 435x145x522 mm (W*H*D)
  重量 8 Kg

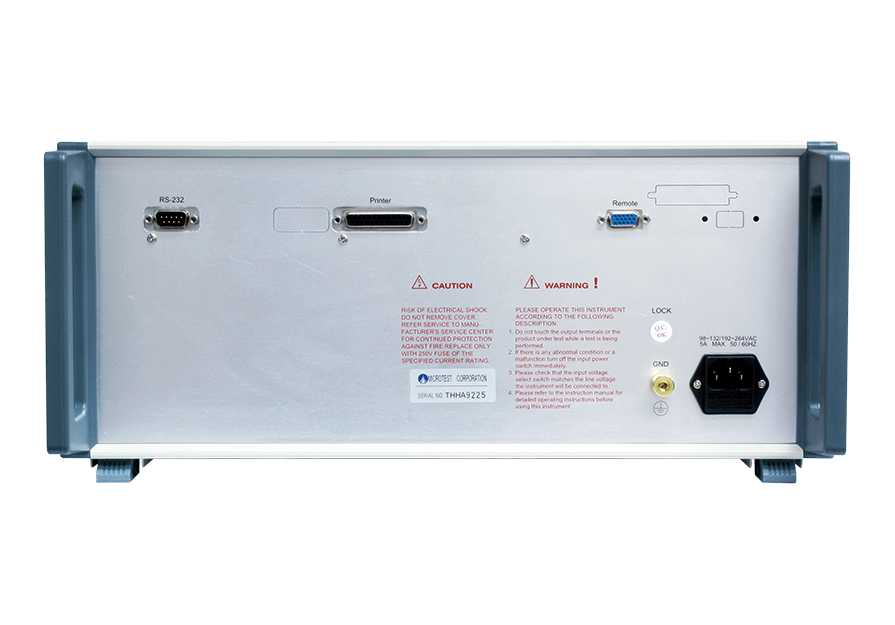

  介面 RS-232、Remote、Printer
  液晶螢幕 5.7吋TFT 單色顯示 (300*240 )
