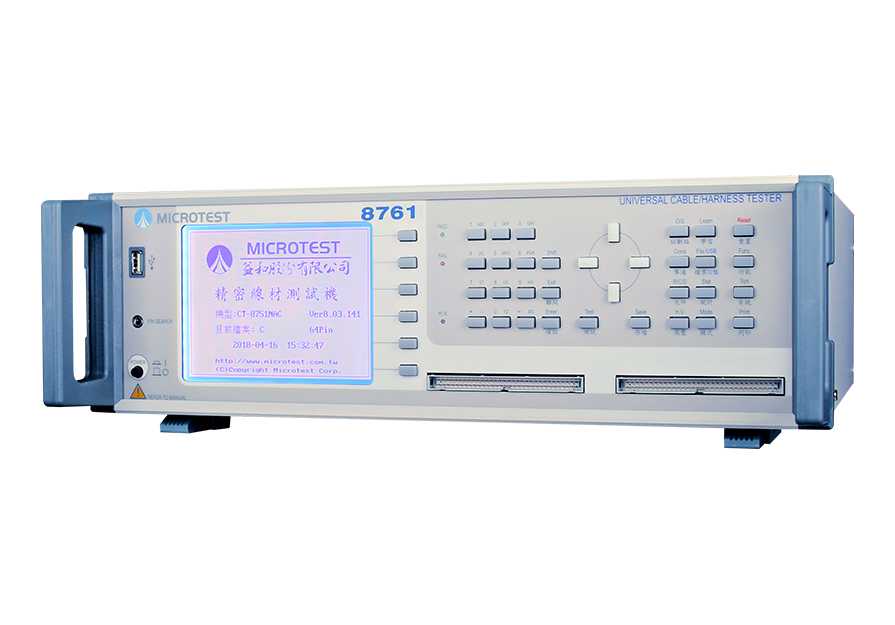

線材測試儀 8761系列
8761FA/8761NA/8761N

線材測試儀 8761系列|8761FA/8761NA/8761N
Features
Datasheet Inquiry
  • 四線式低阻測量(1mΩ-52Ω)
  • AC耐壓最高1000V
  • DC耐壓最高1500V
  • 測試點數支援64P / 128P / 256P
  • 絕緣阻抗測試
  • 導通阻抗 / 斷短路 / 快速瞬斷測試
  • 支援BAR Code掃描
  • 支援連結列表機列印數據
  • 可選購PC Link軟體
  • 支援多組產品測試

MICROTEST 8761系列線材測試儀，量測技術採用精密四線式量測，滿足低阻性1mΩ等級的線束產品進行完整的電氣特性測試，測試項目包含導通阻抗、斷/短路、AC/DC安規耐壓、IR絕緣、元件(電阻/電容/二極體)，測試點位可選型64/128/256點，AC耐壓輸出最高1000V，DC耐壓輸出最高1500V，支援PC連線軟體與BAR Code掃描，滿足線材連接器生產自動線測試要求。

Specifications

選型

8761系列
型號 8761FA  8761NA   8761N
AC耐壓  100V-1000V 100V-700V   -
DC耐壓  50V-1500V  50V-1000V  50V-1000V
測試點數    64/128/256



量測規格

安規耐壓測試
AC漏電流 0.01mA -5mA
AC電弧偵測 1-48
DC漏電流 0.1µA-1000µA
DC電弧偵測 1-48
DC絕緣阻抗 1MΩ-1.2GΩ
高壓輸出精準度 ±5%
高壓測量基本精準度 ±5%
額定輸出 5Vdc
高壓測量時間 0.01秒 - 60秒
線材規格要求 最大容許電容量 5μF
低壓測試

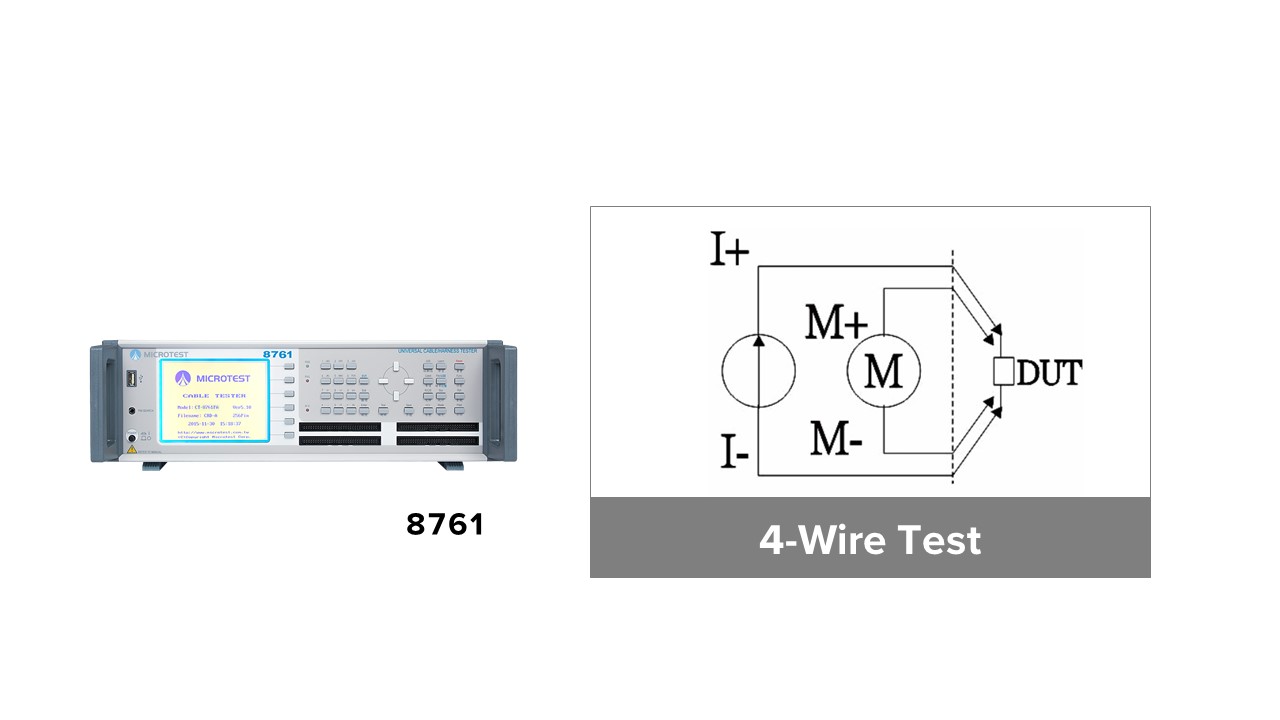

測量方法 四線式
導通阻抗 1mΩ-52Ω
瞬間導通 100mΩ-52KΩ
斷短路/瞬間斷短路/快速瞬斷 1kΩ-100kΩ
支援短斷路端點判斷 ●
支援單邊測試 ●
元件測試
電阻值測試 測量範圍 50mΩ-20MΩ
電平信號 0.5-3V
電流信號 10mA
電容值測試 測量範圍 10pF-12µF
電平信號 0.3V-1.2V
頻率信號 AUTO檔位 (可選) 48Hz/480Hz/4.8kHz/48kHz
二極體測試 測量範圍 0-6.8V
其他功能
進階功能項目 可程式化連續測試、自動找點、自動診斷
測試掃描模式 自動、手動、外部
量測訊號 低電壓量測訊號
控制面版 系統、快速、編輯、功能按鍵群組
指示器 Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響



一般規格

啟動方式 手動、自動、遠端控制
內建存儲 最多可存500組測試設定檔案
電源 固定電壓 115/230 Vac ±10%
頻率 60/50Hz
消耗功率 300VA
操作環境 溫度 15℃-35℃
濕度 RH≦70%
液晶螢幕 320*240 解析度圖形液晶顯示

尺寸

(W*H*D)

 64PIN 128PIN 256PIN
435x145x406 mm 435x145x406 mm 435x190x406 mm
重量 8.44Kg 9.3Kg 14Kg

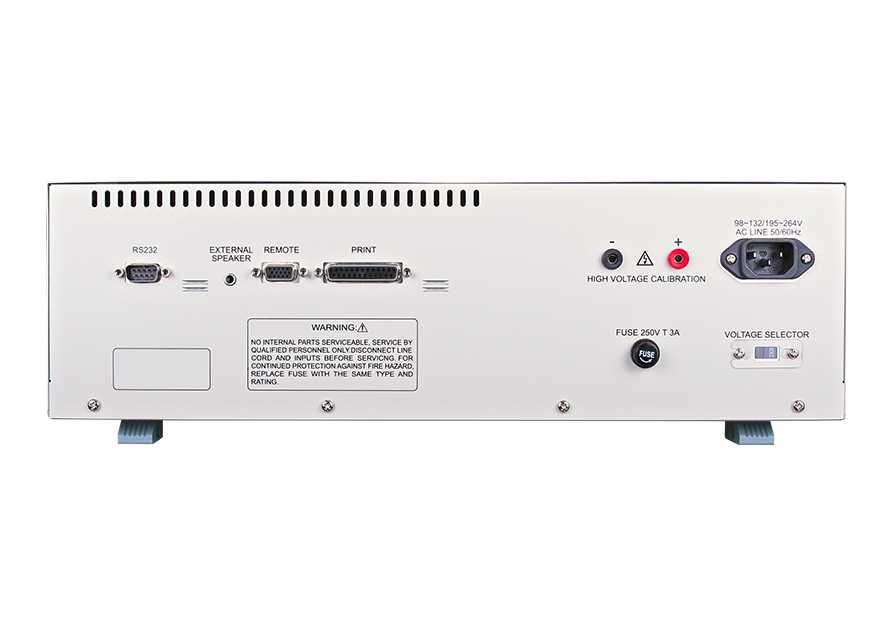

介面 RS-232, USB Host, Print, Remote
