FX-LR0001 外置AC電壓準位補償

進行高容量MLCC容值測量時，往往會遇到測量值與產品規格書上的標稱電容量不相符的情況

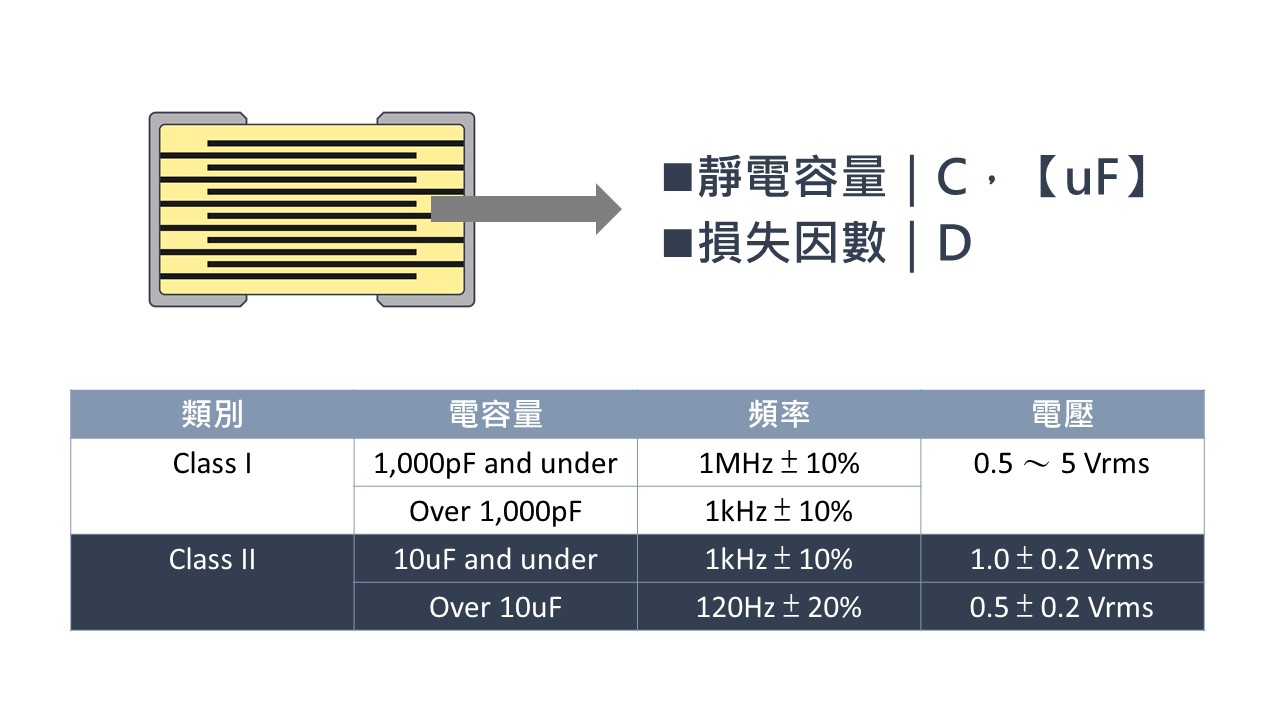

提供以下正確量測電容值(C)與損失因數(D)

由於MLCC在材料上採用高介電系數絕緣材料，因此在低壓範圍會呈現非線性現象，導致量測得到的電容量會隨著施加於電容器的電壓不同有所差異，法規(JIS C 5101-1-1998)對於測試訊號有訂定規範

通常我們會使用LCR Meter進行MLCC電容值量測，由於一般LCR Meter儀器在輸出電壓訊號時會受到限流電阻影響導致分壓情況，往往會遇到測量值與產品規格書上的標稱電容量不相符的情況

建議使用LCR Meter有支援自動電平控制功能，(Automatic Level Control)

在測試電路中加入的穩定電平的電路，從而自動糾正偏移的電平回到使用者所設定的電壓訊號值，精密量測MLCC (Class 2)此類元件

MLCC (Class 2) AC電壓準位補償測試功能

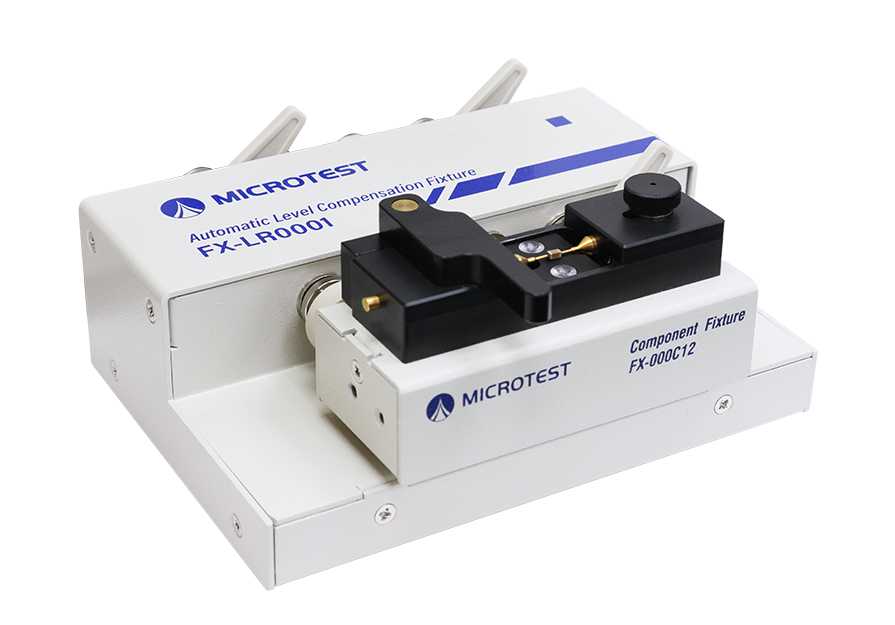

外置AC電壓準位補償 (FX-LR0001)
高頻SMD元件測試治具 (FX-000C12)

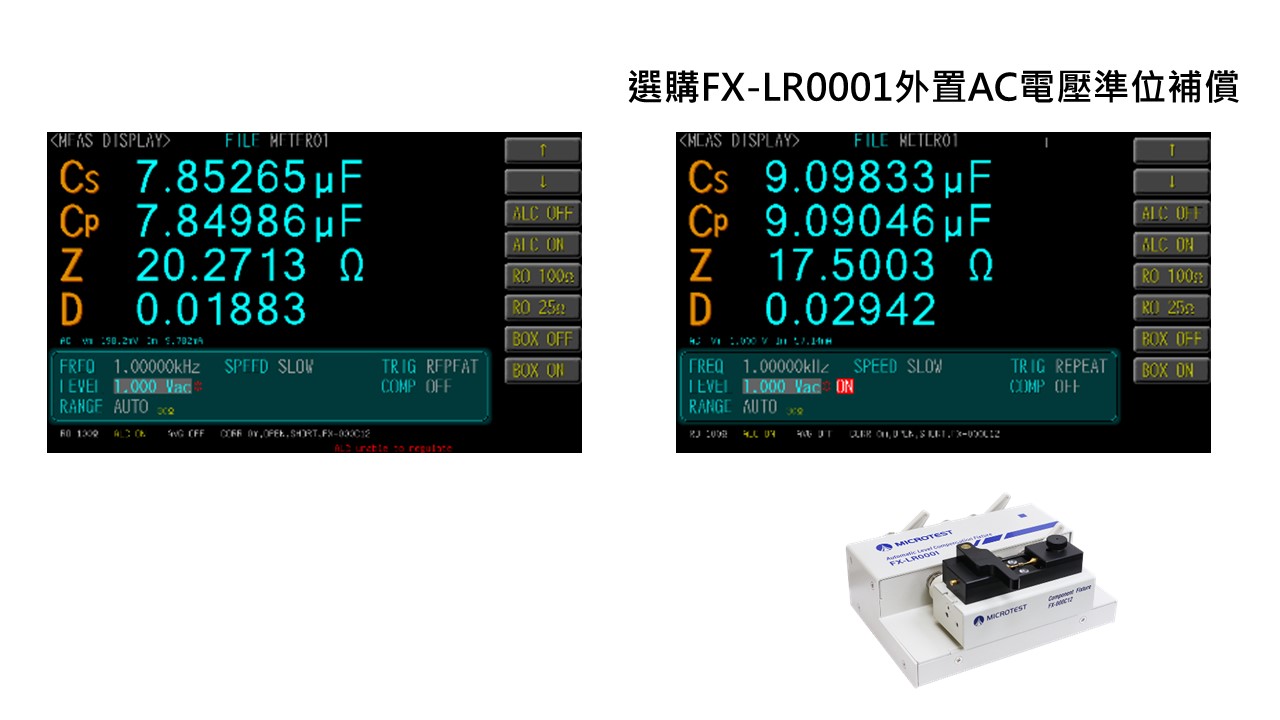

以實測10uF MLCC為例

左圖為沒有支援AC準位模式下，量測到的電容值為7.8uF (與標準值相較偏低)

右圖使用FX-LR0001支援AC準位補償後，所量測到的電容值較接近標準值10uF
