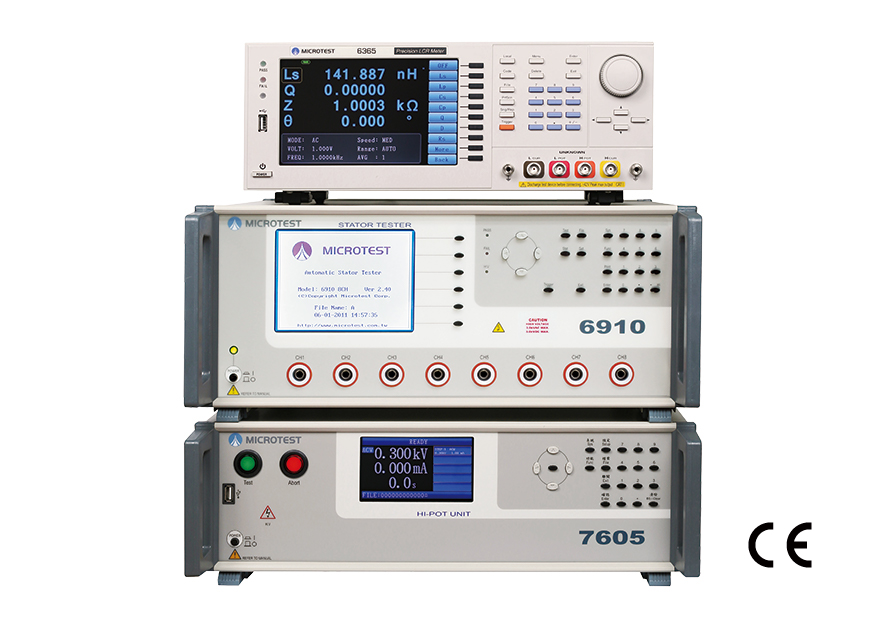

MICROTEST MT-6910馬達定子測試系統結合了層間短路測試儀(6910)、耐壓測試儀(7605)和LCR測試儀(6365)，以6910作為主控，設定所有量測項目，並提供了8個測試通道，外部 PC 的軟體，可以直接連結 6910 即時取得現在的測試結果，並產生報表或將測試結果直接上傳資料庫。
一站式整合安規耐壓絕緣與線圈層間短路測試項目，可量測馬達定子的極性(轉向測試)，採用精密四線式技術量測直流電阻，同時支援三相電流平衡測試(選購)，加購PC連線軟體存儲測試數據，並可搭載PLC控制，針對客戶提供的定子提供客製化測試治具，此外，可選型LCR Meter進行定子的電感值測試，測試頻率10Hz-200kHz，支援三相平衡電感測試。
選型
MICROTEST定子測試解決方案可依照不同需求規劃成一套完整測試系統，首先您可以評估Rack或桌上型，以及是否要加入PC連線：
| 系統架構 | 桌上型 | Rack |
|
|
 |
| 評估是否要加入PC連線軟體 | ||
| 加入後的功能 | 不加PC軟體，單機上操作 | 搭載PC軟體 |
| 生產追溯管理-導入Bar Code/標籤機/雷雕機 | / | ● |
| 存儲測試檔案組數 |
100組 (存在儀器) |
不受限 (依照PC記憶體) |
| 設備之間的共享測試檔案 |
於另一套設備上須重新建檔 |
透過PC軟體共享 |
| 存取測試數據 | / |
透過RS-232介面連接，將測試數據拋轉至PC端 |
| 測試數據上傳至雲端資料庫 | / | ● |
| 使用者權限管理 |
/
|
支援權限管理，使用工程模式進行設定 |
| CPK報表分析 |
/
|
|
| 根據客戶需求客製化報表-CPK | / |  |
規格
| 型號 | MT-6917 | MT-6913 | MT-6913L | MT-6910 |
| 測試通道 | 17 | 13 | 13 | 8 |
| DCR量測範圍 | 0.1mΩ-100kΩ | 0.1mΩ-100kΩ | 0.1mΩ-150Ω | 0.1mΩ-100kΩ |
| DCR穩定精度 |
低阻 0.1mΩ-1Ω ±(0.2%±1mΩ) |
低阻 0.1mΩ-1Ω ±(0.2%±1mΩ) |
低阻 0.1mΩ-200mΩ ±(0.1%±0.5mΩ) |
低阻 0.1mΩ-1Ω ±(0.2%±1mΩ) |
|
高阻 1Ω-100KΩ ±0.1%
|
高阻 1Ω-100KΩ ±0.1%
|
高阻 200mΩ-1Ω ±(0.1%±2mΩ 1Ω-150Ω ±0.5% |
高阻 1Ω-100KΩ ±0.1%
|
量測規格
| 型號 | MT-6910 |
| 直流電阻測試 (6910) | |
| DCR範圍 | 0.1mΩ-100kΩ |
| 測量方法 | 四線式 |
| 安規耐壓測試 (7605) | |
| AC耐壓 | 100V-5000V |
| AC漏電流 | 0.001mA-10mA |
| AC電弧偵測 | 偵測檔位從0-9 |
| DC耐壓 | 100V-6000V |
| DC漏電流 | 0.001mA-5mA |
| DC電弧偵測 | 偵測檔位從0-9 |
| 絕緣阻抗輸出電壓 | 100V-1000V |
| 絕緣阻抗 | 1-9999MΩ |
| 測試時間 | 0.1-99.9s 連續可調 |
| 穩定精度 | ±(3% 為設定值+5V) |
| 脈衝匝間短路測試 (6910) | |
| 脈衝電壓輸出 | 200V-5000V |
| 脈衝電壓精準度 | ±2% |
| 總面積比對 |
將諧振波所涵蓋之所有面積加總稱之為「總面積」 當線圈發生匝間短路時，線圈能量損耗增加，諧振阻尼係數變大，諧振振幅會變小，總面積跟著變小，比較出不良線圈的能量損耗差異。 |
| 面積差比對 |
將標準波與待測波之相異處加總則稱為「面積差」 當線圈發生匝間短路時，電感變小，諧振波形相位的改變，面積差隨之改變，比較出不良線圈的電感量差異。 |
| 波形比對 | 將標準波設定一可容許之波形範圍，此項目可同時判斷諧振波的振幅及相位，可加大匝間短路的檢出能力。 |
| 電暈數比對 | 馬達線圈於高壓脈衝測試中，自身絕緣系統損壞而產生尖端放電，檢視放電曲線會出現電暈的現象，此功能可統計電暈發生的次數，比對出不良線圈是否有輕微的放電現象。 |
| 顫抖數比對 | 當繞組線圈有發生匝間放電的現象時，波形將產生顫抖，因此儀器將波形顫抖程度量化成數值進行比對。 |
| 電感值測試 (選購6365) | |
| 電感值顯示範圍 | 0.1nH - 99.999KH |
| 測試頻率 | 10Hz-200kHz(可程式) |
| 頻率輸出精準度 | ±0.01% |
| 頻率最小分辨率 | 五位數 |
| AC測試信號位準 | 10mV至2Vrms (1m Vrms 解析度) |
| 基本精度 | ±0.1% |
| 三相電感平衡測試 |
比對模式
|
一般規格
| 測試治具 | 依待測物客製化 | |
| 指示器 | PASS/FAIL 畫面顯示/聲響判斷 | |
| 內建存儲 | 可重覆存100組 | |
| 啟動方式 | 手動、RS-232 | |
| 電源 | 電壓 | 90-132Vac 或 198-264Vac |
| 頻率 | 50/60Hz | |
| 消耗功率 | 300VA | |
| 環境 | 溫度 | 10℃-40℃ |
| 濕度 | 20-90%RH | |
| 液晶螢幕 | 6910 | 5.7吋TFT (320*240) |
| 6505 | 4.3吋TFT, 彩色顯示(480*272) | |
| 6365 | 7吋TFT, 彩色顯示(800*480) | |
| 尺寸 | 6910 | 435x190x522mm |
| 7605 | 435x145x522mm | |
| 6365 | 435x145x522mm | |
| 重量 | 6910 | 15 Kg |
| 7605 | 14 Kg | |
| 6365 | 3 Kg | |

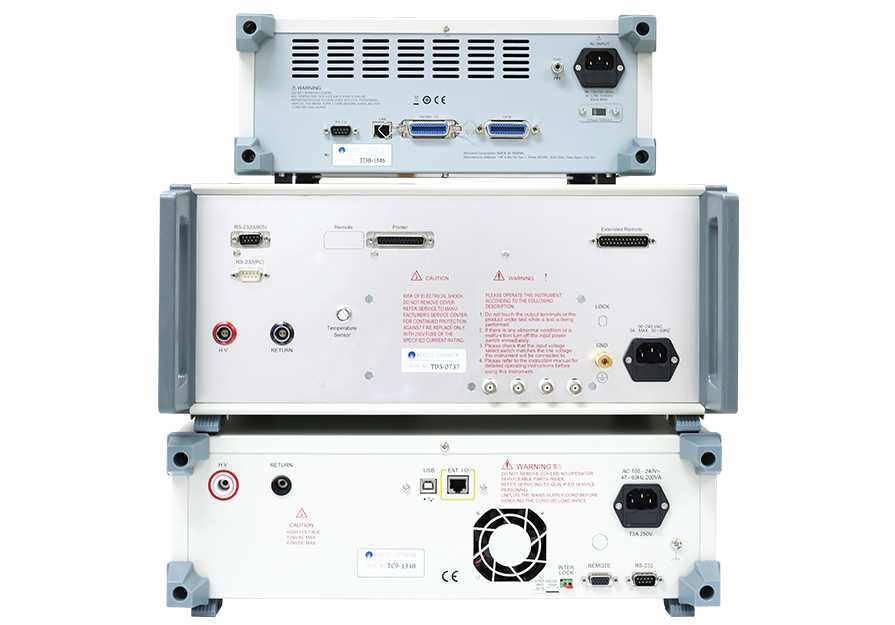

| 介面 | RS-232 | |
