功率計
7130

功率計|7130
Features
Datasheet Inquiry





  • 超高量測精度±0.05%
  • 50 階諧波分析( 數值顯示)
  • 高速500kSPS 取樣率
  • 額定直接輸入電壓800V/ 輸入電流30A
  • DC, 0.2Hz~100kHz 量測頻寬
  • 4.3 吋彩色多功能數字及圖形LCD 顯示
  • 三大圖形顯示( 波形圖/ 趨勢圖/ 柱狀圖)
  • 自動積分長達1 萬小時/ 自動積分下同時可進行諧波分析
  • 最小電流檔位5mA 與10μW 的功率解析度
  • 支援比較模式設定上/ 下限值進行PASS/FAIL 判斷
  • 自動切換小電流/ 大電流量測模式( 省去人工接線)
  • AC+DC 同時量測、同時顯示
  • 支援外部電流傳感輸入( 大電流測試方案)

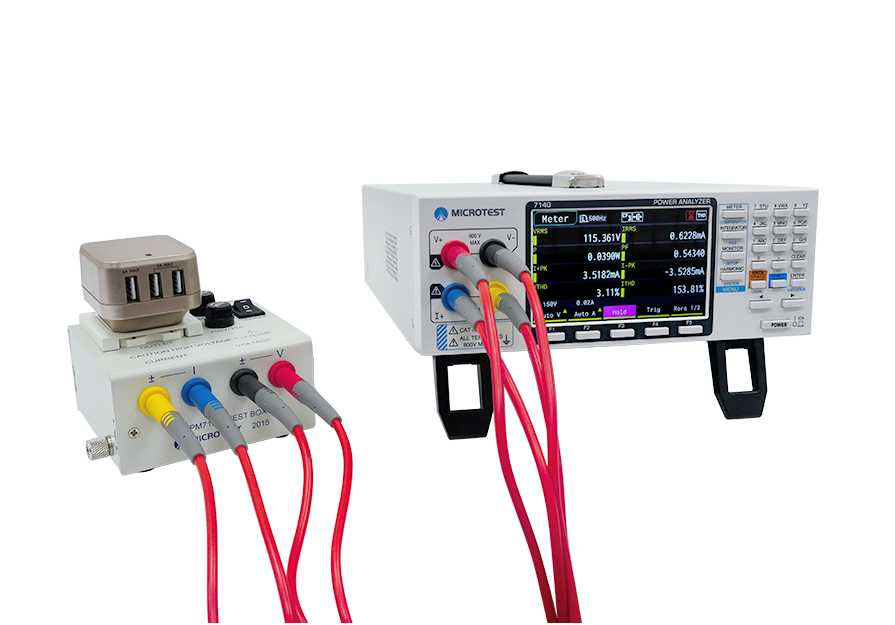

MICROTEST 7130 Power Meter，專為單相交直流電源功率量測，測試頻寬可達DC, 0.2Hz~100kHz，高速500kSPS 取樣率，基本功率量測精度高達±0.05%，緊湊型機身搭載4.3”TFT LCD 顯示屏。 額定直接輸入電壓800V、輸入電流30A ，具備50 階諧波分析能力，可在分析諧波的同時執行積分量測，支援圖形顯示、以簡易示波功能觀測電壓、電流波形，可透過USB Host 存儲介面，直接截圖波形與紀錄數值，無需外掛示波器。 在待機功耗量測能力方面，支援最小5mA 電流檔位及10μW 的功率解析度，在Meter 模式下一次可顯示4/8/16 組參數，同時可對4 或8 組參數進行監控最大值與最小值，此外，可透過比較模式下進行上/ 下限數值的PASS/FAIL 判斷。

Specifications

選型

型號 7140功率分析儀 7130 功率計
頻率範圍 D C , 0 . 2H z~10 0 k H z D C , 0 . 2H z~10 0 k H z
基本量測精度 ±0 . 0 5 % ±0 . 0 5 %
取樣率 5 0 0 k SP S 5 0 0 k SP S
數值顯示 ● ●
諧波分析 100階 50階
電壓電流波形圖 ● ●
功率趨勢圖 ● —
諧波柱狀圖 ● —

 量測參數

電壓(VRMS/ VDC/ V+PK/ V-PK) 視在功率（S）
電流(IRMS/ IDC/ I+PK/ I-PK) 虛功功率( Q )
頻率(VHZ/ IHZ) 相位角(DEG)
功率（P） 總諧波失真比(THDV/ THDI/ THDW)
峰值因數(CFV/ CFI) 最大電流比(MCR)
功率因數（PF） 位移功率因數(DPF)

 輸入

輸入
測量量程

電壓

 峰值因數 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V
峰值因數 6: 7.5V/ 15V/ 30V/ 75V/ 150V/ 300V
電流：直接輸入 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A(Max30A)
峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A
電流:外部電流傳感器輸入 峰值因數 3: 500mV/ 1V/ 2V/ 5V/ 10V
輸入阻抗  電壓 輸入電阻:約 1.66MΩ
輸入電容:約 13pF (與電阻並聯方式)
電流:直接輸入 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA
峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA		 輸入電阻: 約500mΩ+10mΩ(wire),
輸入電感: 約0.1μH( 與電阻串聯方式)
峰值因數 3: 0.5A/1A/2A/5A/10A/20A
峰值因數 6: 0.25A/0.5A/1A/2.5A/5A/10A		 輸入電阻: 約5mΩ + 3mΩ(wire)
輸入電感: 約0.1μH( 與電阻串聯方式)
電流:外部電流傳感器輸入  峰值因數 3: 0.5V/1V/2V/5V/10V  輸入電阻: 約10kΩ
連續最大允許輸入值 BNC電壓  最高AC 10V
電壓 峰值1131V
電流 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA
峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA		 最大 0.9A 電流
峰值因數 3: 0.5A/1A/2A/5A/10A/20A
峰值因數 6: 0.25A/0.5A/1A/2.5A/5A/10A		 最大電流 30A
線路濾波器 選擇OFF或ON(截止頻率為500Hz/5kHz/100kHz), THD ON 時(截止頻率為500Hz/5kHz)
頻率濾波器 選擇OFF或ON(截止頻率為500Hz)
A/D轉換器 同時轉換電壓和電流
解析度: 16bits 最大取樣率: 500kSPS

電壓/電流/功率精度

電壓/電流/功率精度





電壓和電流精度

 精度      DC DC Accuracy ±0.05% reading ± 0.05% of range
0.2Hz ≦ f < 45Hz ±(0.1% of reading + 0.1% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz < f ≦ 1kHz (0.1% of reading + 0.1 % of range)
1kHz < f ≦ 10kHz ±([{0.07×(f)}% of reading] + 0.3% of range )
10kHz < f ≦ 100kHz ±(0.4 % of reading + 0.4 % of range)±[{0.04×(f–10)}% of reading]
 頻率範圍  數據更新週期  測量頻寬
0.05s 40Hz ~ 100kHz
0.1s 20Hz ~ 100kHz
0.2s 10Hz ~ 100kHz
0.25s 8Hz ~ 100kHz
0.5s 5Hz ~ 100kHz
1s 2Hz ~ 100kHz
2s 1.5Hz ~ 100kHz
5s 0.5Hz ~ 100kHz
10s~60mins 0.2Hz ~ 100kHz

功率精度

有功功率精度

 條件 與電壓和電流條件相同，功率因數為1
精度 DC ±(0.05% reading ± 0.05% of range)
0.1Hz ≦ f< 45Hz ±(0.2% of reading + 0.2% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz < f ≦ 1kHz ±(0.1% of reading + 0.1 % of range)
1kHz < f ≦ 10kHz ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f ≦ 100kHz ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]





積分

積分模式
模式 手動積分模式
計時器 通過設置計時器自動停止積分。
可選範圍: 0小時00分00秒 ~ 9999小時59分59秒(對於0小時00分00秒，自動設置為手動積分模式)
計時溢出 WP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh
精度 ±(功率精度(或電流精度) + 讀數的0.05%)(固定量程)
* 在自動量程情況下: 量程變化時不執行測量。量程變換後的首個測量值和不測量期間均計算。
量程設置 積分可選自動量程或固定量程。量程切換詳見“電壓、電流和有功功率測量”部分的內容。
積分的有效頻率範圍 實功功率: DC to 100 kHz
電流: DC to 100 kHz
計數器精度 ±0.02%

 諧波

諧波量測
測量項目 1~50階 {電壓, 電流, 瓦特, 與電壓比率, 電流比率, 瓦特比率, 電壓角度, 電流角度}, 以及沒有開THD時的所有測項
方法 PLL同步法, 搭配離散傅立葉轉換進行諧波分析
頻率範圍 PLL源的基波頻率在20Hz ~ 480Hz範圍內
PLL源 選擇各輸入單元電壓或電流
DFT數據長度 4096
精度 20Hz ≦ f < 45Hz ±(0.2% of reading + 0.2% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz < f ≦ 1kHz ±(0.1% of reading + 0.1 % of range)
1kHz < f ≦ 10kHz ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f ≦ 48kHz ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]



外部電流傳感器

測量量程：峰值因數 3: 0.5V/ 1V/ 2V/ 5V/ 10V

MICROTEST 7130 提供800V 和30A 的最大輸入，對於超過30A 大電流量測需求，可選購電壓輸入型的電流鉗或電流傳感器進行測試。

大電流測試方案
鉗式互感器 電流傳感器










AC 100A/ 1V AC 500A/ 4V
頻寬 5kHz 頻寬50kHz

 一般規格

輸入電源 100VAC~240VAC, 50~60 Hz
消耗功率 30VA MAX
螢幕顯示 4.3"吋TFT，彩色顯示(800*480)

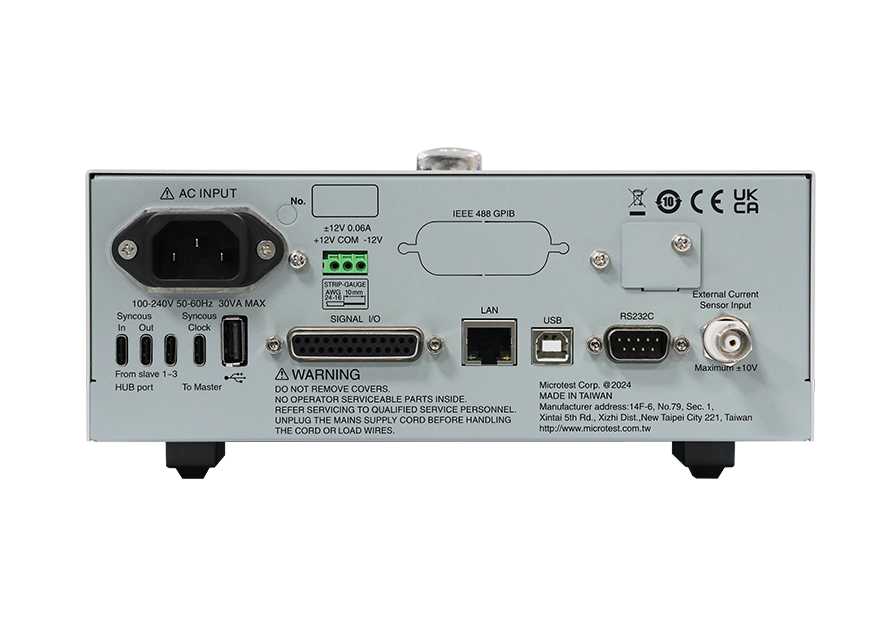

輸入/輸出介面 USB、RS-232、ETHERNET 10/100M
存儲記憶體 USB disk、Embed flash
操作環境 溫度: 13°C to 40°C
濕度: 80%RH 以下
重量 2.9kg
外觀尺寸 214x115x300mm
