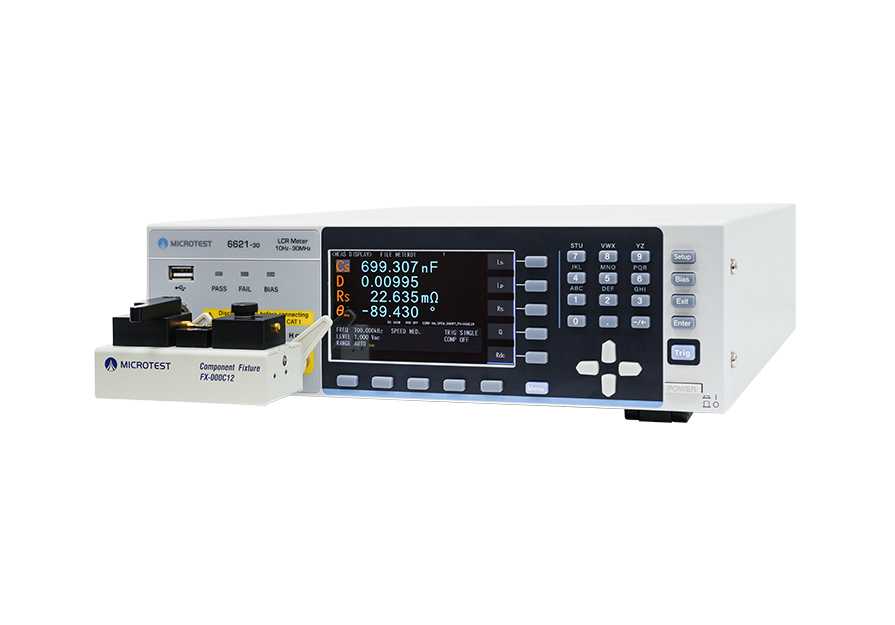

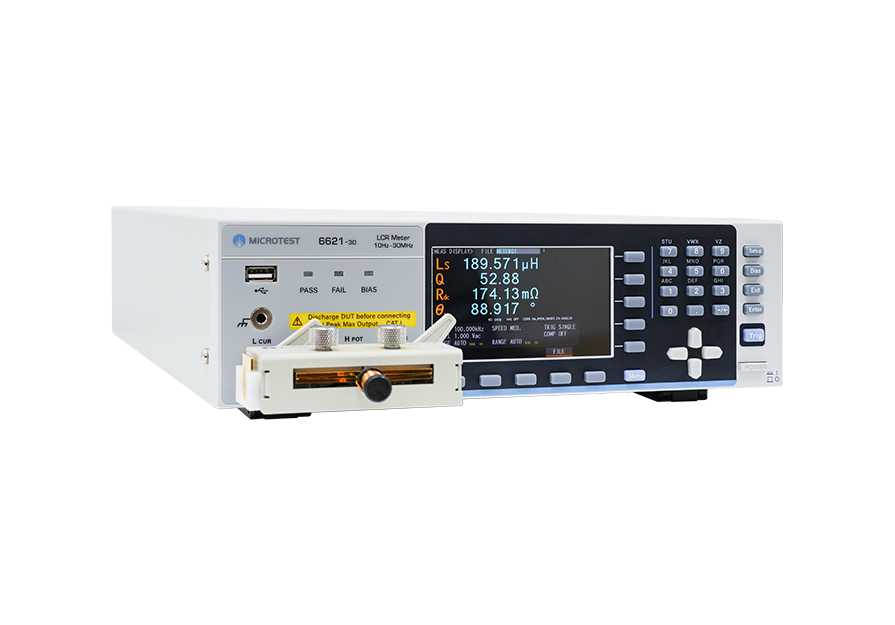

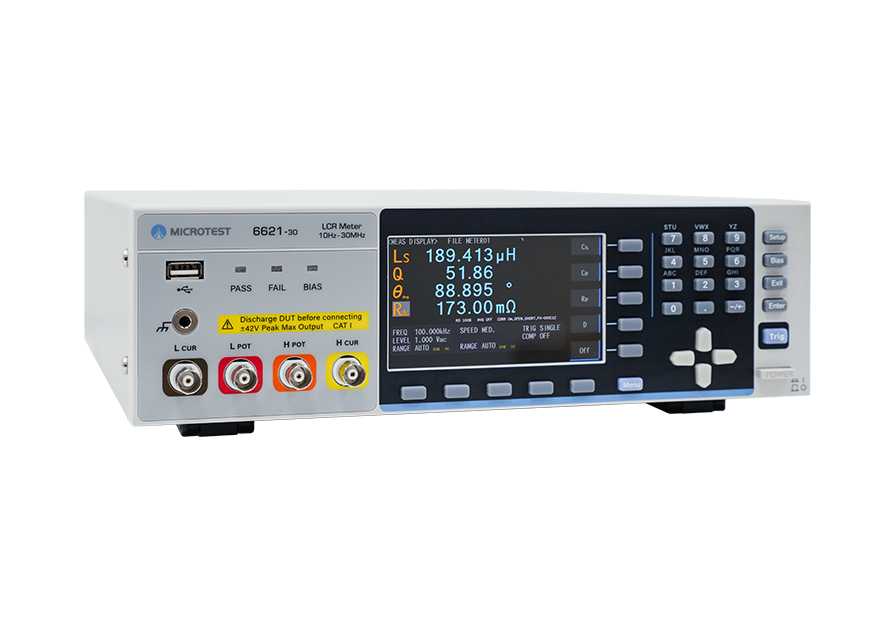

MICROTEST 6621 LCR 測試儀提供10Hz~30MHz 寬頻率範圍量測元件/ 材料阻抗特性，量測參數包含|Z|( 阻抗)、|Y|( 導納)、θ( 相位角)、X( 電抗)、R( 串並聯電阻)、G( 電導)、B( 電納)、L( 電感)、D( 損耗因數)、Q( 品質因數)、DCR( 直流電阻) 、C( 電容)、ESR( 等效串聯電阻) 。

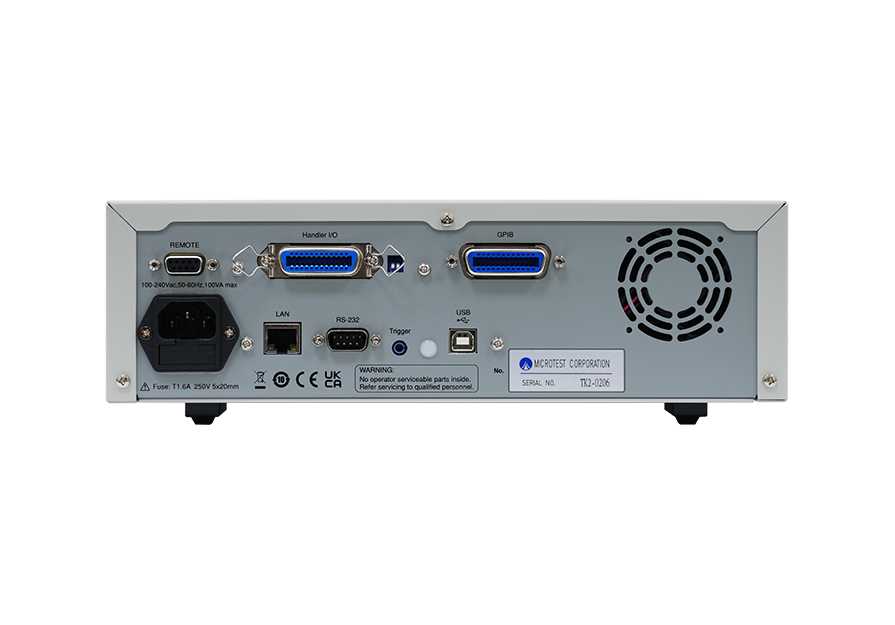

支援REMOTE/Handler/LAN/USB Host/USB Device/GPIB/RS-232 通訊接口，可搭載自動化設備或人機介面(PLC)。
選型
| 6621系列 | ||||||
| 型號 | 6621-1 | 6621-3 | 6621-5 | 6621-10 | 6621-20 | 6621-30 |
| 測試頻率 |
10Hz- 1MHz |
10Hz- 3MHz |
10Hz- 5MHz |
10Hz- 10MHz |
10Hz- 20MHz |
10Hz- 30MHz |
量測規格
| 型號 | 6621 | |
| 頻率範圍 | 10Hz-30MHz | |
| 測量頻率點數 | 可程式 | |
| 頻率輸出精準度 | ±0.01% | |
| 測量頻率解析度 | 100mHz, 6位數頻率輸入 | |
| 基本測量準確度 | ±0.08% (典型值±0.05% ) | |
| AC測試信號位準 | 測試信號電壓範圍 |
10mV - 2Vrms(100Ω) 10mV - 1Vrms(25Ω) |
| 電壓最小分辨率 | 1mV | |
| 準確度 |
ALC ON：6％ * 設定電壓 ±2mV ALC OFF：10％ * 設定電壓 ±2mV |
|
| 測試信號電流範圍 | 200µA - 20mArms | |
| 電流最小分辨率 | 10µA | |
| 準確度 |
ALC ON：6％ * 定電流 ± 20µA ALC OFF：10％ * 設定電流 ± 20µA |
|
| DC測試信號位準 | 1V (固定) | |
| 輸出阻抗 | 25Ω/100Ω標稱值，可切換 | |
| 測試模式 | Meter模式/多步列表模式 | |
| 測試參數 |
|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) |
|
| 量測時間 | < 3mS (最快) | |
參數與顯示範圍
| 項目 | 範圍 |
| |Z| | 0.000 mΩ to 9999.99 MΩ |
| R, X | ± 0.000 mΩ to 9999.99 MΩ |
| |Y| | 0.00000 μS to 999.999 kS |
| G, B | ± 0.00000 μS to 999.999 kS |
| θRAD | ± 0.00000 to 3.14159 |
| θDEG | ± 0.000° to 180.000° |
| Cs, Cp | ± 0.00000 pF to 9999.99 F |
| Ls, Lp | ± 0.00 nH to 9999.99 kH |
| D | 0.00000 to 9999.99 |
| Q | 0.00 to 9999.99 |
| Δ | ± 0.00% to 9999.99% |
| Rdc | 0.00 mΩ to 99.9999 MΩ |
一般規格
| 等效電路 | 串聯、並聯 |
| 校正 | 開路、短路、負載 |
| 線長補償 | 0 / 0.5 / 1 /2 (m) |
| 分類功能(BIN) | ABS、ΔABS、Δ%、OFF |
| 比較器 | 9級最大 |
| 多步列表測試功能 | 50組 (每組提供15個測試步驟) |
| 內建存儲 | 100組LCR Meter測試設定文件 、50組多步測試設定 |
| USB Host存儲 | LCR Meter測試設定文件、多步測試設定文件、BMP圖像、測試數據 |
| 觸發測試方式 | 自動、手動、RS-232、Handler、GPIB(選購OP-662101) |
| 電源 | 電壓：90-264Vac |
| 頻率：47-63Hz | |
| 消耗功率 | 30VA |
| 操作環境 | 溫度：10℃-40℃ |
| 濕度：20-90%RH | |
| 外觀尺寸 | 300x89.1x362.8 mm (W*H*D) |
| 重量 | 3.4Kg |
| 介面 | RS-232、Handler、LAN、USB Host、USB Device、GPIB(選購OP-662101) |
| 液晶螢幕 | 4.3吋TFT，彩色顯示 (800*480) |

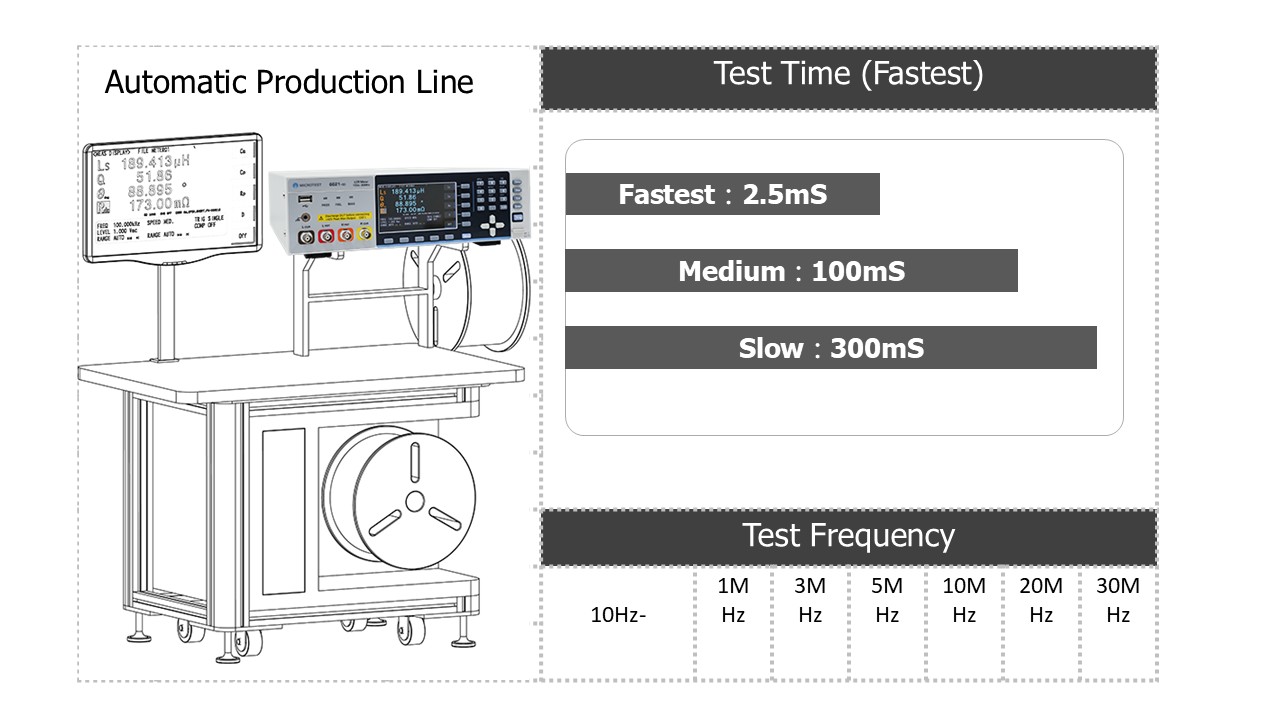

元件測包機搭載LCR 測試儀的首選
6621 LCR 測試儀 ，一次最多可顯示4 組參數，AC 與DC 可同時量測，同時，內建 BIN 分類與比較功能，可依生管/ 品保設定標準值上/ 下限範圍，自動判定元件是否合格，快速歸類至指定分類 區間，加速大量元件的品檢與分級流程。

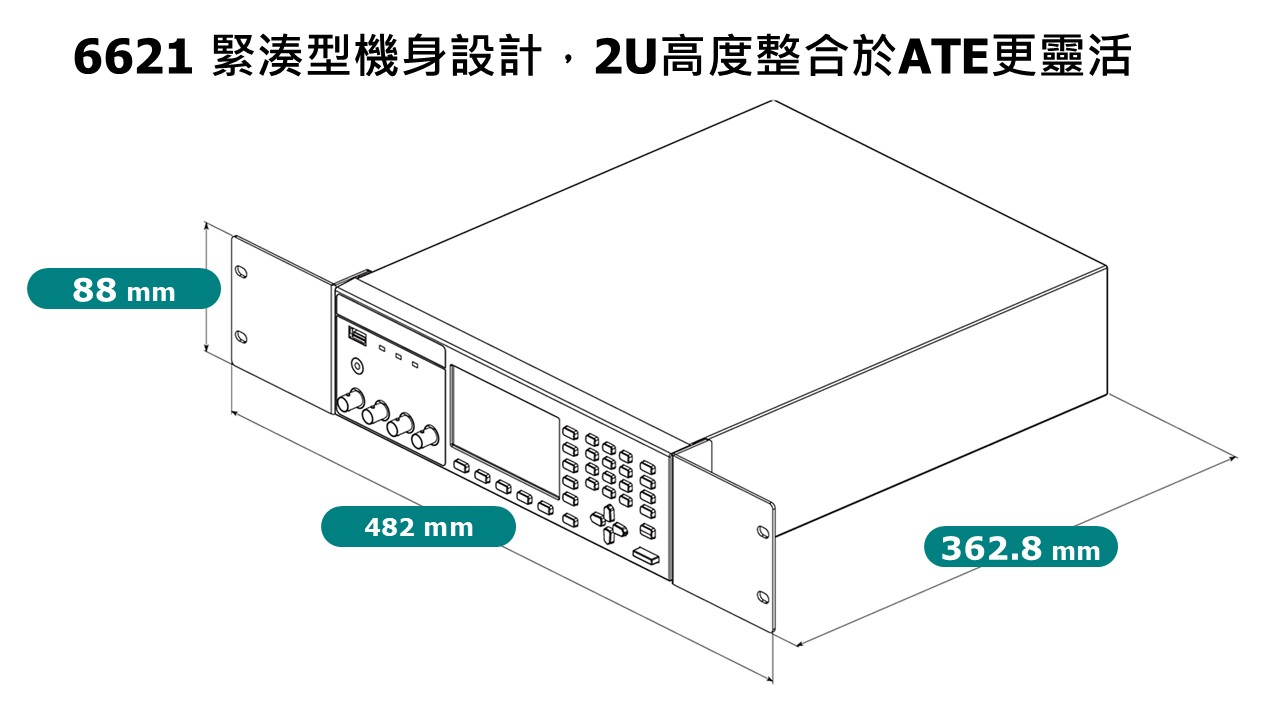

6621 緊湊型機身設計，2U高度整合於ATE更靈活
6621 LCR 測試儀採用緊湊型機身設計，具備2U高度，可輕鬆整合至自動化測試設備（ATE）機架系統中，大幅節省設備空間。

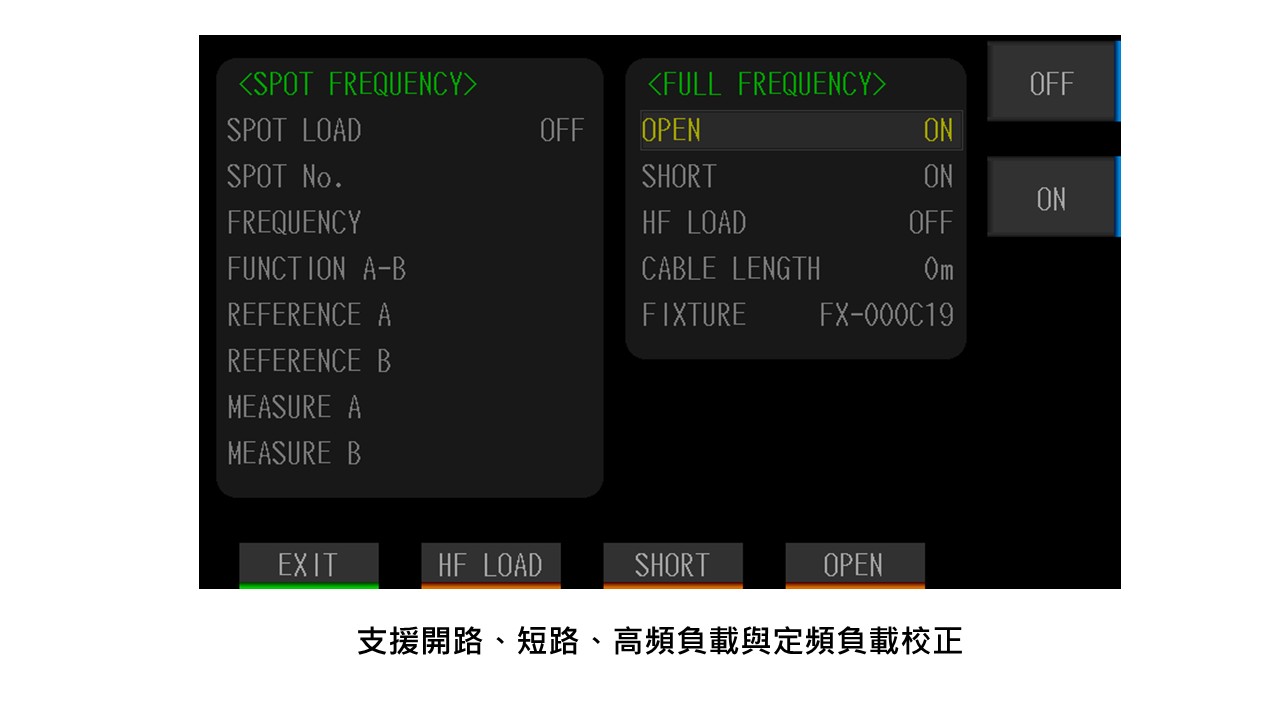

支援開路、短路、高頻負載與定頻負載校正
量測前需進行開路、短路、高頻負載與定頻負載校正，避免受到測試引線或量測電路造成偏差

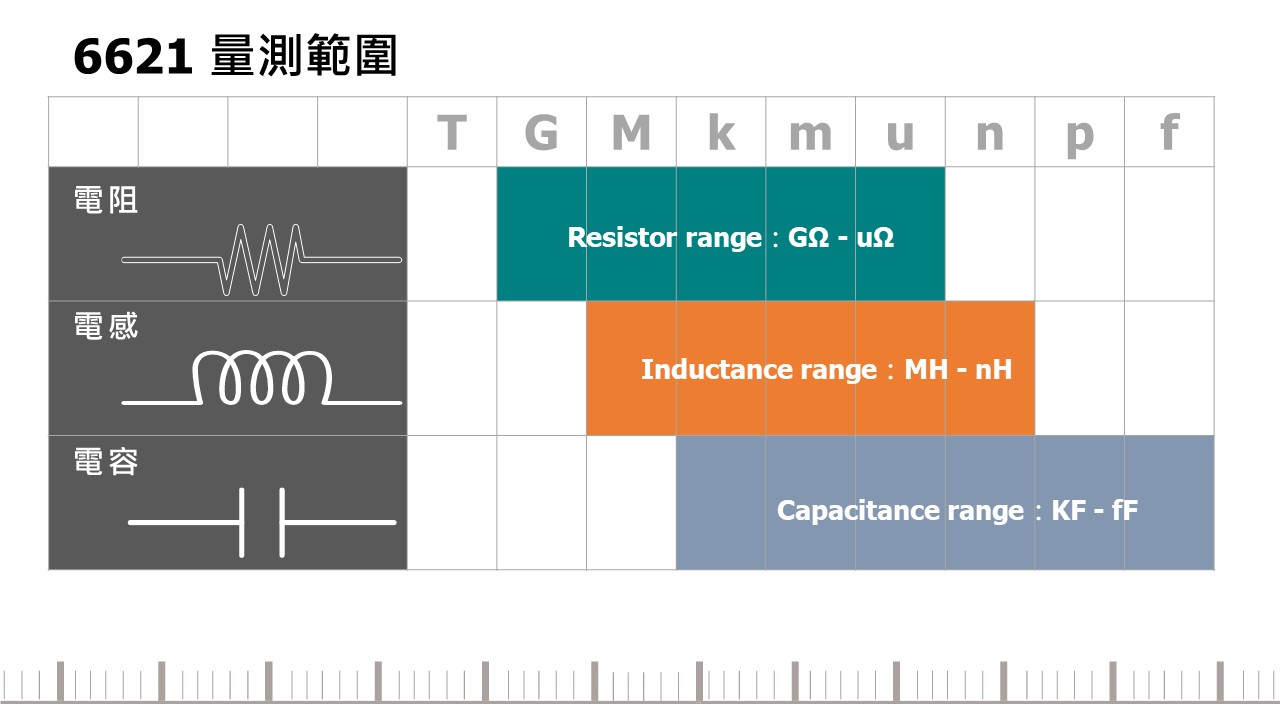

6621 LCR Meter 量測範圍

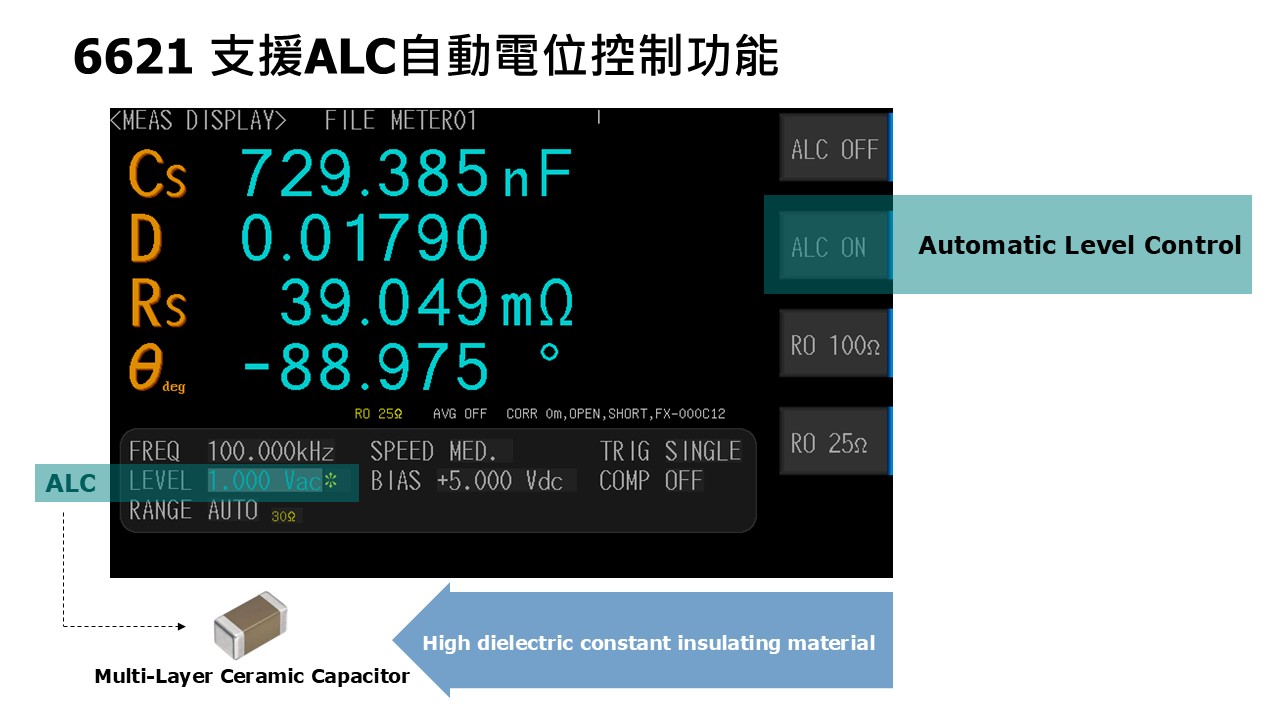

輸出阻抗提供25Ω/100Ω 同時支援自動電平控制(ALC)
採用自動平衡電橋量測技術，支援25Ω 與100Ω 兩種輸出輸出阻抗模式，滿足用戶對於量測結果與其他儀器的匹配需求，此外，還支援自動電平控制(ALC) 功能，精準量測高容量1.0uF 以上的MLCC，開啟ALC 下，自動糾正偏移的電平回到所設定的電壓訊號值，精準量測高容量的MLCC。

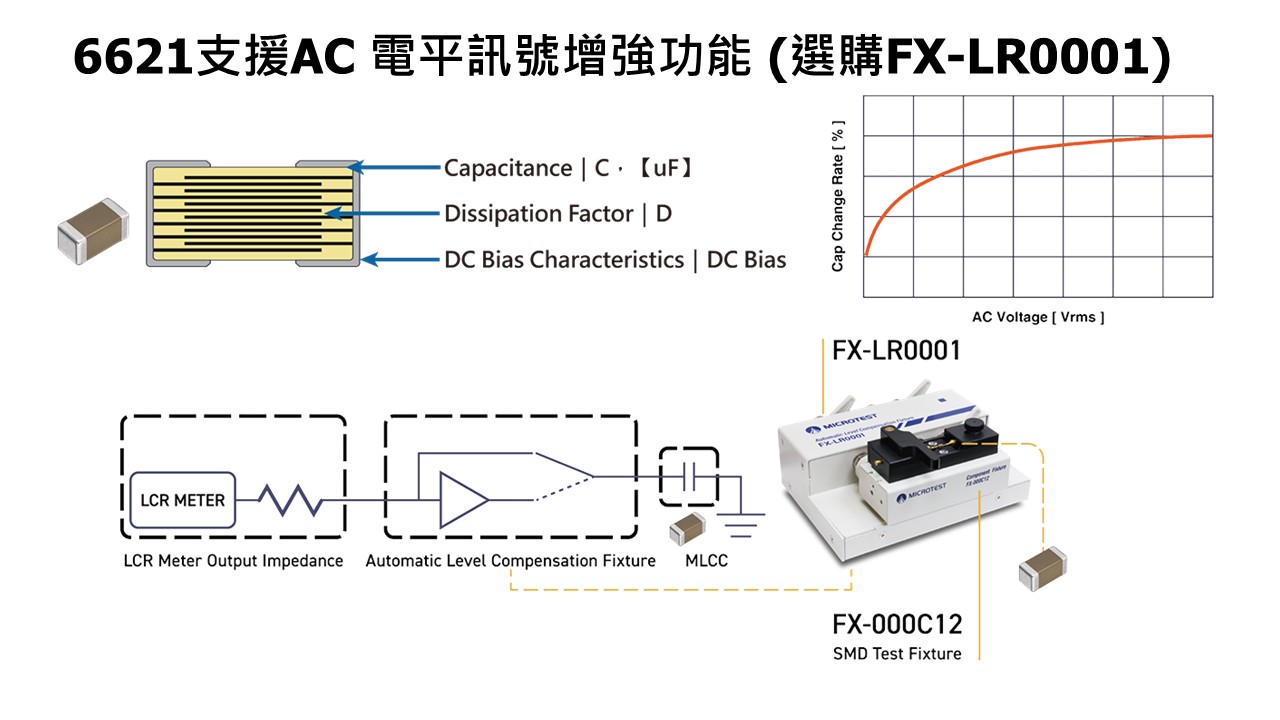

支援AC 電平訊號增強功能
法規(JIS C 5101-1-1998) 對於測試訊號有訂定規範，量測MLCC 電容值時，LCR 測試儀需打開自動電平控制功能，(Automatic LevelControl)，在測試電路中加入的穩定電平的電路，從而自動糾正偏移的電平回到使用者所設定的電壓訊號值。可選購外置AC電壓準位補償盒FX-LR0001，以確保輸出訊號準位穩定如實反映被測元件特性。

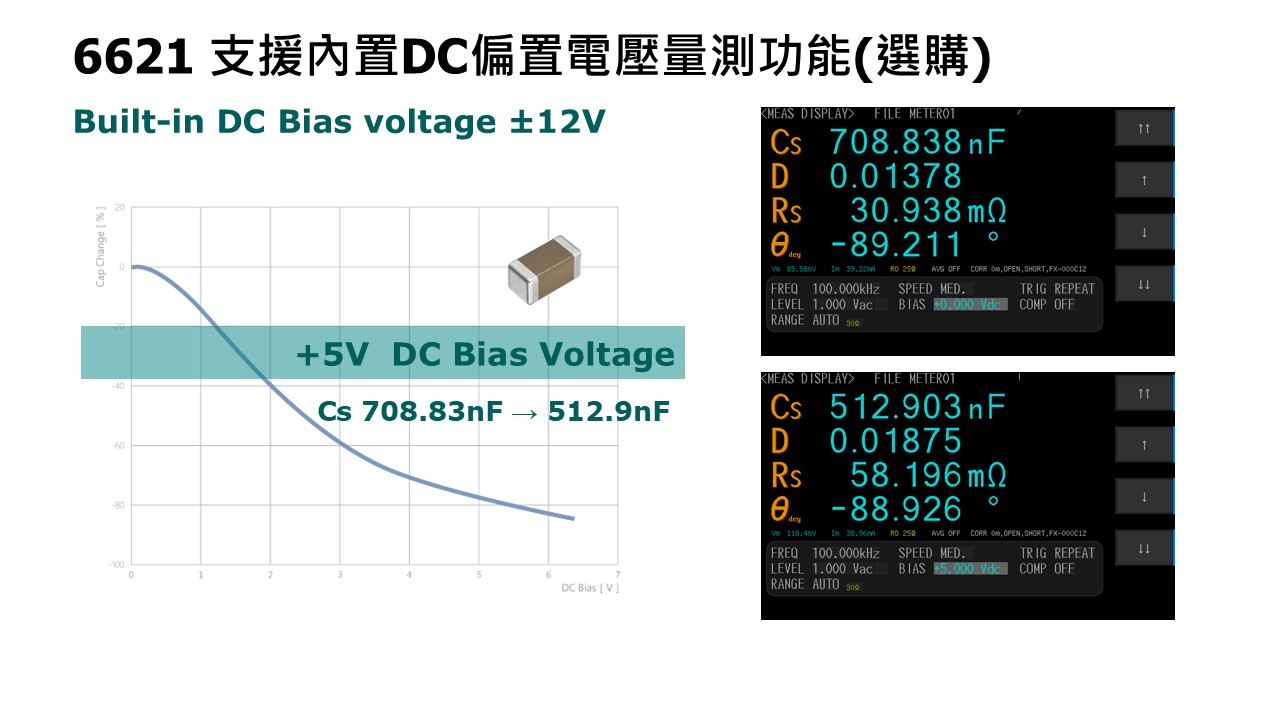

支援內置DC偏置電壓量測功能(選購OP-662102)
在電子電路設計中，電容元件是實現濾波、去耦、儲能與穩壓，然而，實際工作中的電容性能必須考慮到電容的壓降效應(Capacitance Drop under DC Bias)，當對電容施加直流電壓時，內部電場會抑制介電質的極化現象，尤其是對高介電常數(High-k)陶瓷材料而言，極化飽和更為明顯，導致電容量急劇下降。此時，在電源模組、訊號去耦、DC-DC轉換器及高速通訊系統中，若忽略電容於偏壓下的變化，可能導致波效果變差、系統不穩或EMI表現惡化。可選購內置±12V DC偏置電壓量測功能(OP-662102)，測試MLCC/電容元件的直流偏壓效應，以確保有足夠的電容量能滿足系統所需儲能與去耦需求。

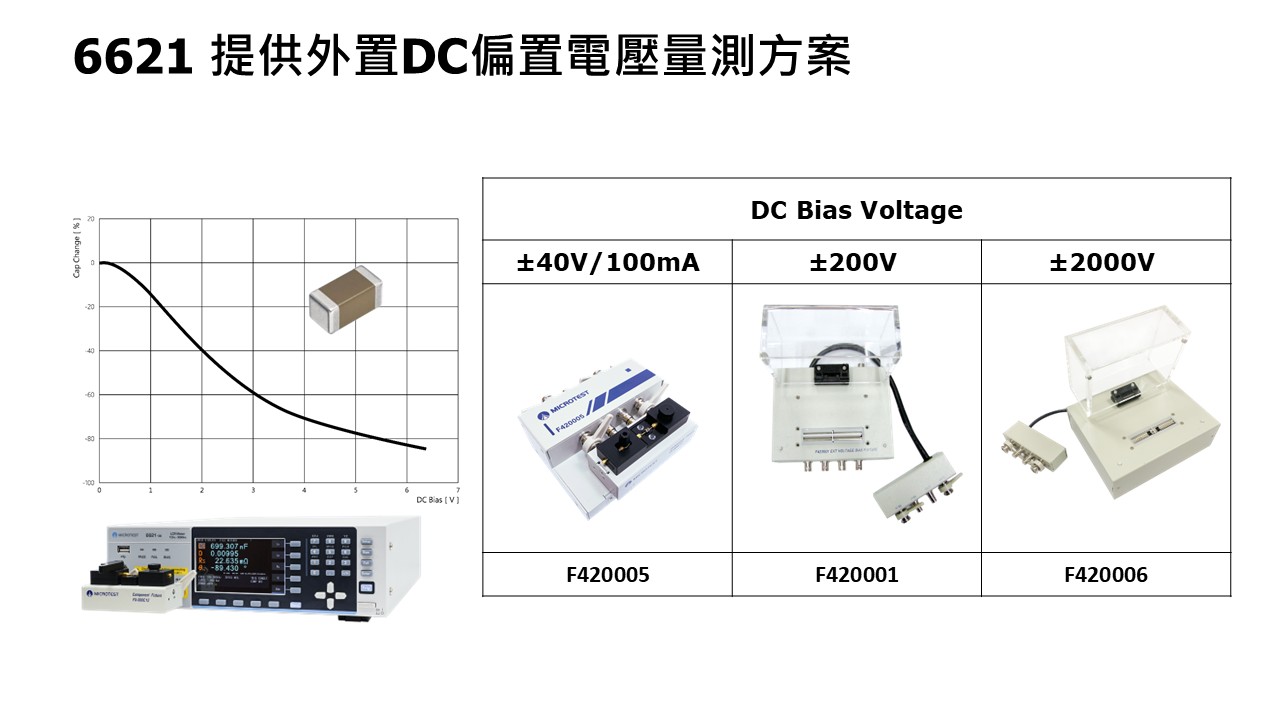

此外，也提供外置DC偏壓量測方案，可搭載外置DC偏壓盒支援偏置電壓±40V/200V/2000V。
可搭載DC偏置電流源量測電感磁飽和/溫升特性
6621 LCR 測試儀可搭載DC 偏置電流源量測電感磁飽和電流特性，電流疊加最大輸出640A，頻率響應100Hz-10MHz，驗證與測試電感施加DC
偏流後的電感值變化。
訂購資訊

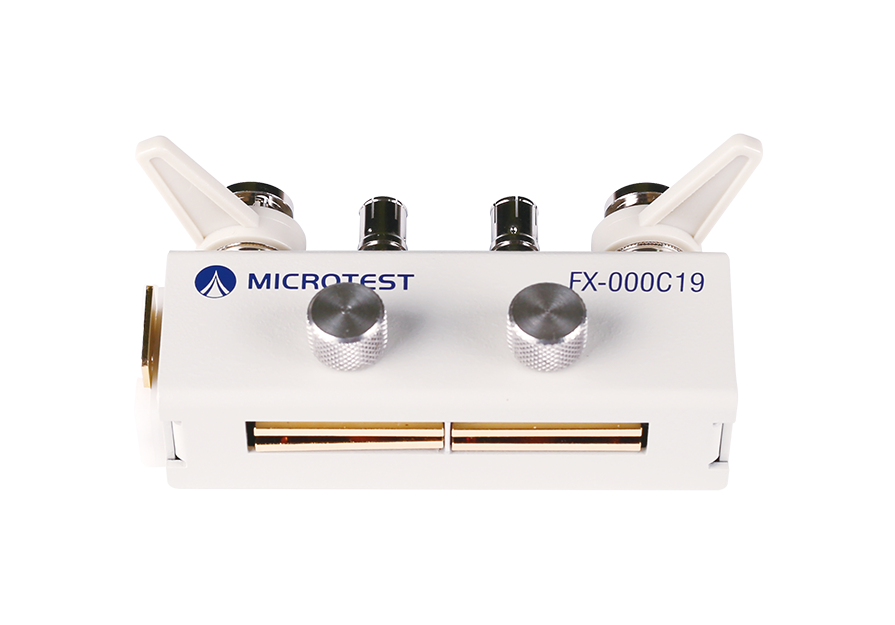

| 主機 | 6621-1 (量測頻率10Hz-1MHz) | |
| 6621-3 (量測頻率10Hz-3MHz) | ||
| 6621-5 (量測頻率10Hz-5MHz) | ||
| 6621-10 (量測頻率10Hz-10MHz) | ||
| 6621-20 (量測頻率10Hz-20MHz) | ||
| 6621-30 (量測頻率10Hz-30MHz) | ||
| 標準配件 | ||
| 電源線 | ||
| 選購配件 | ||
 |
F423906A | 凱爾文測試夾 (長100cm) |
 |
FX-000C12 | 高頻SMD元件測試治具 |
 |
FX-000C10 | 高頻下壓式SMD測試治具 |
 |
FX-000C11 | 高頻鑷子式測試夾 |
 |
AX-PM0004 | 材料測試治具 |
 |
F420003 | 外部DC偏壓盒 (±40V/1MHz) |
 |
F420005 | 外部DC偏壓盒 (±40V/100mA) |
 |
F420001 | 外部DC偏壓盒 (±200V/1MHz) |
 |
F423006 | 外部DC偏壓盒 (±2000V/1MHz) |
 |
F663001 A/B/C | BNC測試延長線 ((長50/100/200cm) |
