MICROTEST 9332，可滿足採用銅箔蝕刻成迴路線圈的電路板，進行多連板多組線圈電氣特性測試，提供64組測試通道一次可測32組線圈，檢測參數包含電感值、阻抗、交流電阻、直流電阻、Q值等，量測頻率範圍從10Hz-200kHz，支援PC連線軟體進行遠端編程與存儲測試數據，並可整合至PCB專用型電測設備(Dedicated)，達到全自動/半自動測試。
量測規格
| 型號 | 9332 | |||
| 量測頻率 | 10Hz-200kHz | |||
| 測試通道 | 64組通道 (可測32組線圈電感值) | |||
| 量測參數 | |Z|(阻抗)、θ(相位角)、R(串並聯電阻)、L(電感)、D(損耗因數)、Q(品質因數)、 DCR(直流電阻) 、C(電容) | |||
| 參數/顯示範圍/精度 | 參數 | 顯示範圍 | 基本精準度(AC 參數為 1KHz) | 速度 |
| L | 0.1nH ~ 9999.99H | 0.1% | 25ms | |
| Q | 0.00001 ~ 99999 | 0.0005 | 25ms | |
| C | 0.00001pF ~ 999.99mF | 0.1% | 25ms | |
| Z,R | 0.00001Ω ~ 99.9999MΩ | 0.1% | 25ms | |
| DCR | 0.01mΩ ~ 99.999MΩ | 0.1% | 25ms | |
| 量測頻率解析度 | 五位數 | |||
| 量測頻率輸出機準度 | ±0.01% | |||
| 輸出阻抗 | 100Ω | |||
| AC測試信號位準 | 10mV-2Vrms | |||
一般規格
| 等效電路 | 串聯、並聯 | |
| 運算模式 | 絕對值、百分比 | |
| 校正 | 開路、短路 | |
| 內建存儲 | 128組 | |
| USB Host存儲 | 存檔組數決定於USB容量大小 | |
| 觸發測試方式 | 自動、手動、外部 | |
| 電源 | 電壓 | 98Vac-132Vac 或 195Vac-264Vac |
| 頻率 | 47Hz-63Hz | |
| 消耗功率 | 200VA | |
| 操作環境 | 溫度 | 10℃ ~ 40℃ |
| 濕度 | 20% ~ 90%RH | |
| 尺寸 | 344x145x343 mm | |
| 重量 | 8.4 Kg | |

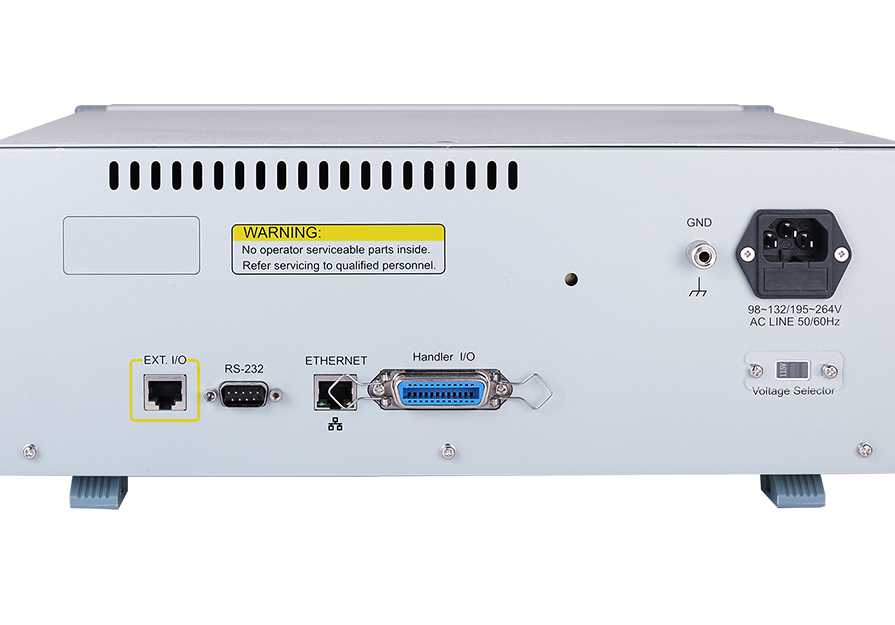

| 介面 | RS-232, Handler, LAN, USB Host | |
| 液晶螢幕 | 7吋TFT, 彩色顯示(800*480) | |
穿戴式電子裝置外觀尺寸整體趨勢走向微型化，使FPC/PCB線路不再只是開路/短路等不良課題
像是手機或穿戴式電子手環/電子手錶支援充電功能時，大多採用磁感應/磁共振技術進行磁轉電/電轉磁的無線充電功能，利用兩組線圈產生磁場傳輸電力，通常在手機端/手持式電子裝置的接收端Rx感應線圈為了滿足外觀尺寸微型化需求，會利用FPC製成感應線圈，這種Layout的線路與一般電路板的線路方式大不同，感應線圈的FPC是Layout成一組線圈迴路，形成電感的電氣特性，因此生產線最終電性檢測需要確保線路是否有內部短路或是其他不良，所使用的電測機測試功能與一般電路板使用的專用型電測機大不同，一般電路板最常用來檢測開路/短路的專用型電測機(Dedicated)是針對相鄰的兩條Layout線路之間檢測是否有Open/Short不良，若用於檢測Layout成線圈迴路的電感性FPC/PCB無法完整檢測出短路或電感值未達標的問題。

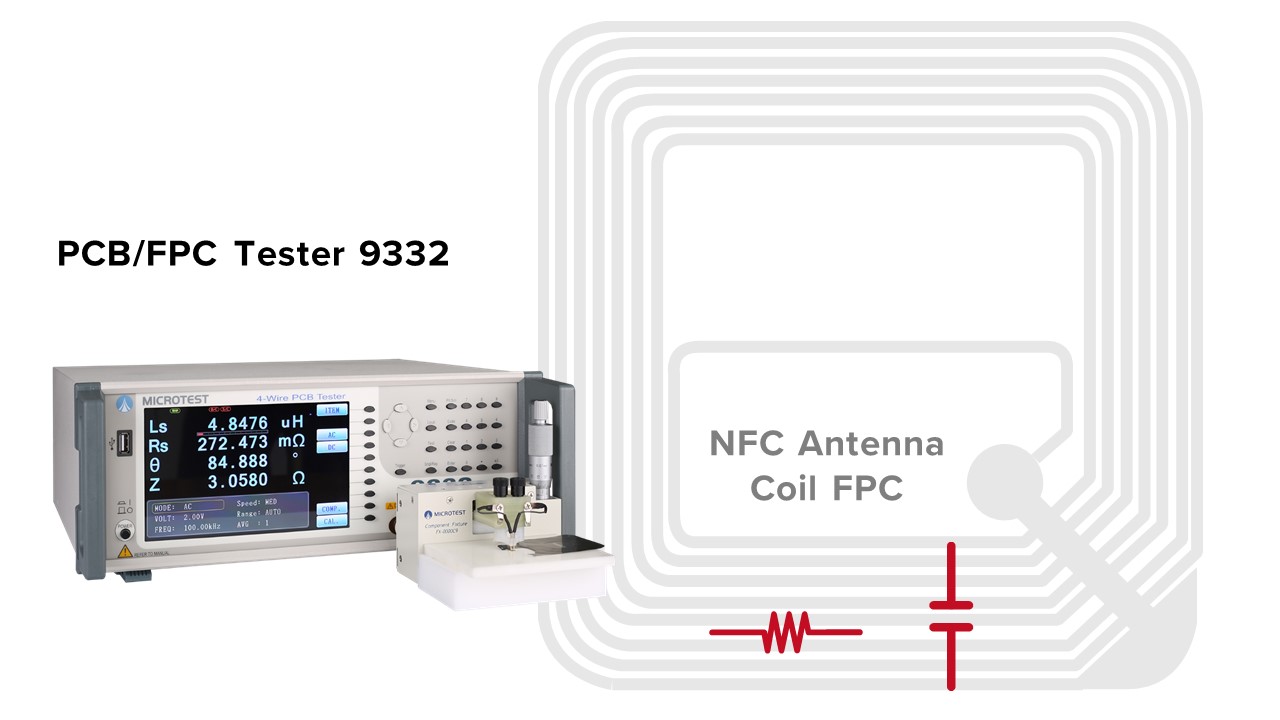

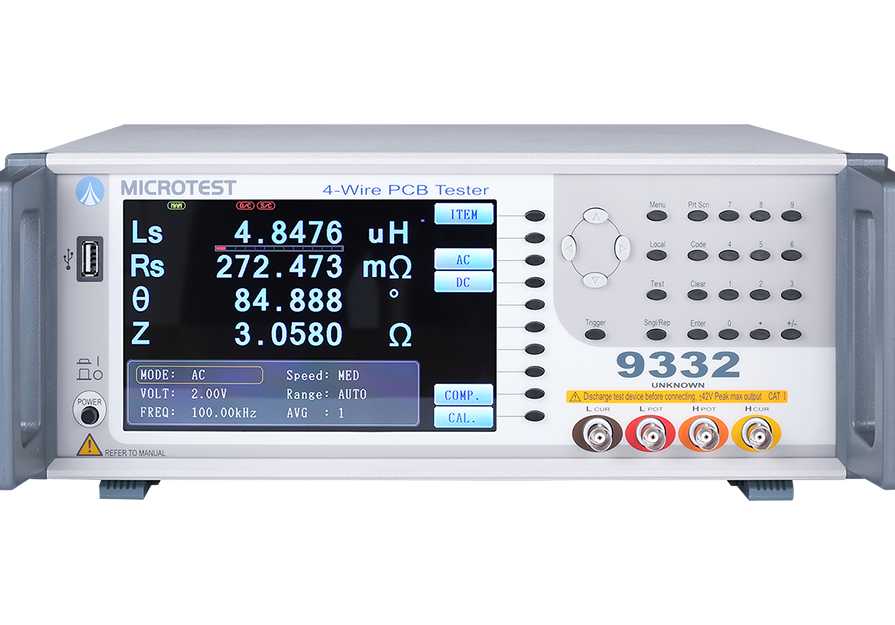

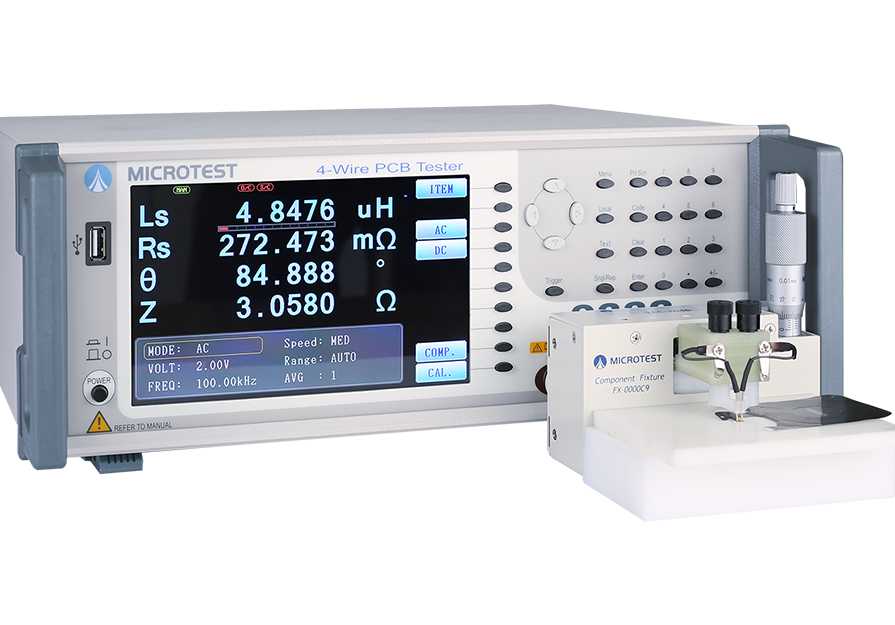

MICROTEST 9332是一款針對電感特性的FPC/PCB測試電感值與阻抗等重要參數，採用四線式平衡電橋量測技術，為了滿足FPC/PCB廠大部分採用多連板牌板生產的測試需求，9332是一台多通道LCR量測技術的精密儀器，最多提供64組測試通道可用於檢測32組線圈FPC排板，9332檢測參數包含電感值(Ls)、Q值(品質因數)、交流電阻(Rs)與直流電阻(DCR值)。
認識無線充電技術-磁感應/磁共振

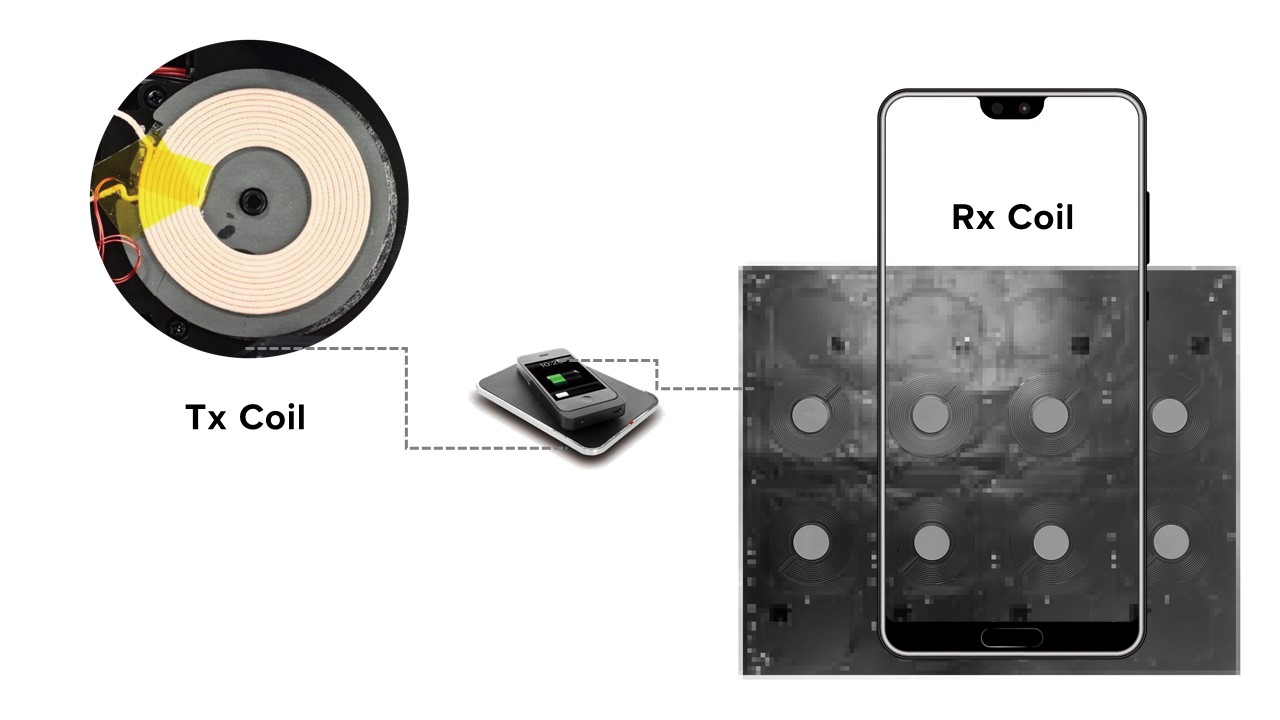

無線充電技術利用感應耦合的方式，發射端(充電盤)將能量傳輸到接收端(手機、耳機，穿戴式電子裝置)。
發送端的感應線圈因需要提供較大功率，因此電感量設計比接收端大，因此感應線圈通常採用漆包線繞組而成。

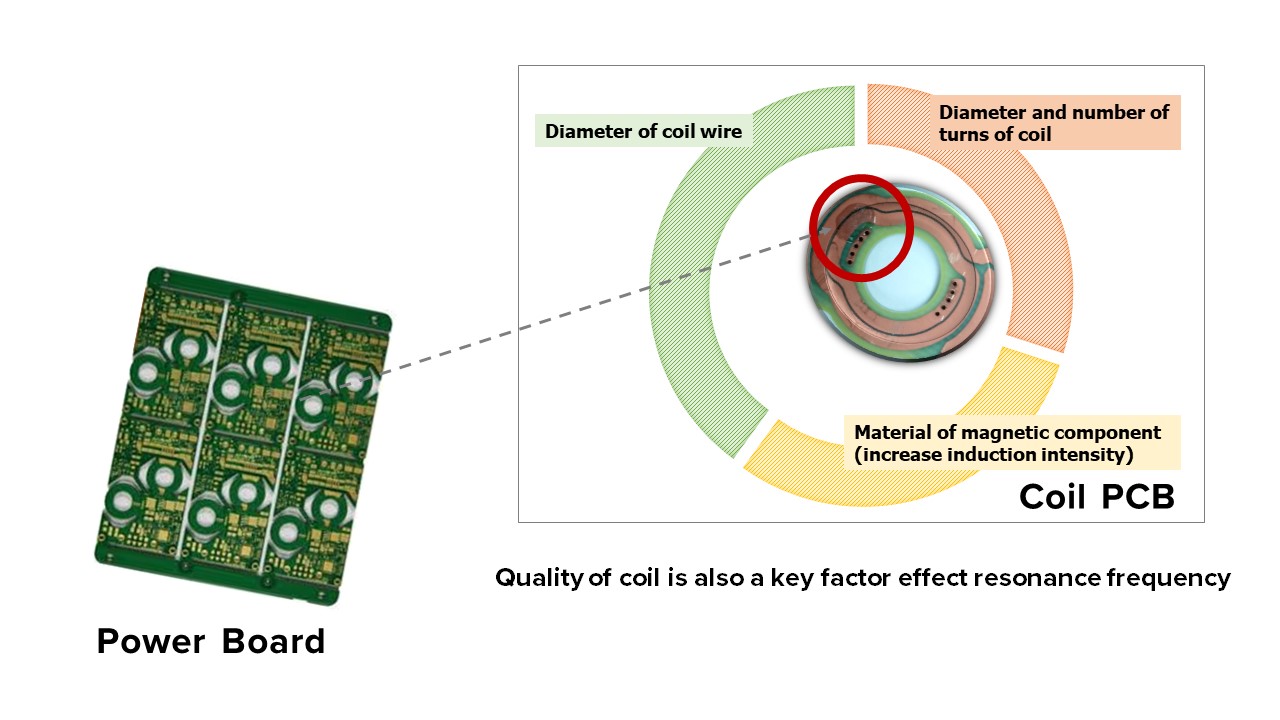

穿戴式電子裝置外觀尺寸整體趨勢走向微型化，設計無線充電的功能時，通常在穿戴式電子裝置設備中之接收端的感應線圈採用FPC製成，因銅箔材料與蝕刻製成不良，導致線圈特性被破壞。

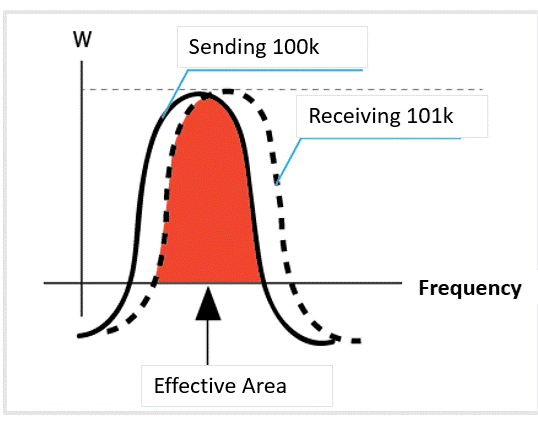

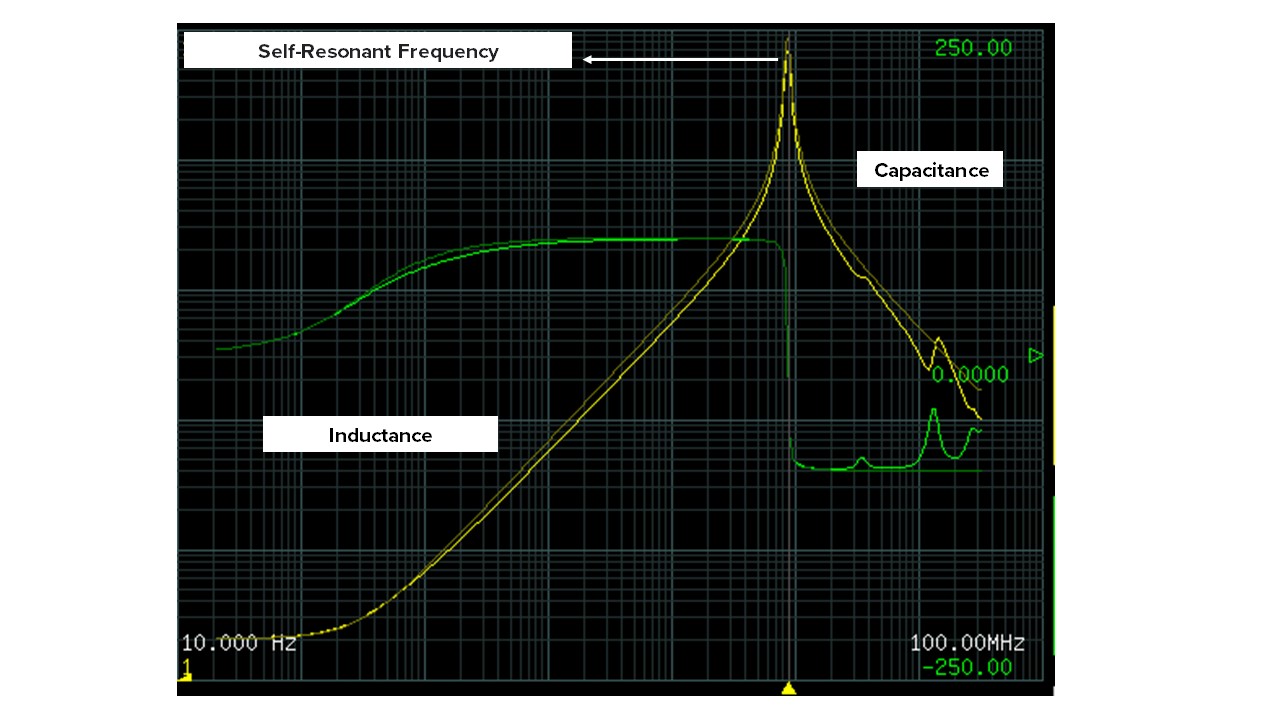

影響無線充電的傳輸效能，關鍵參數-共振頻率(SRF)
 |
 |
|
 |

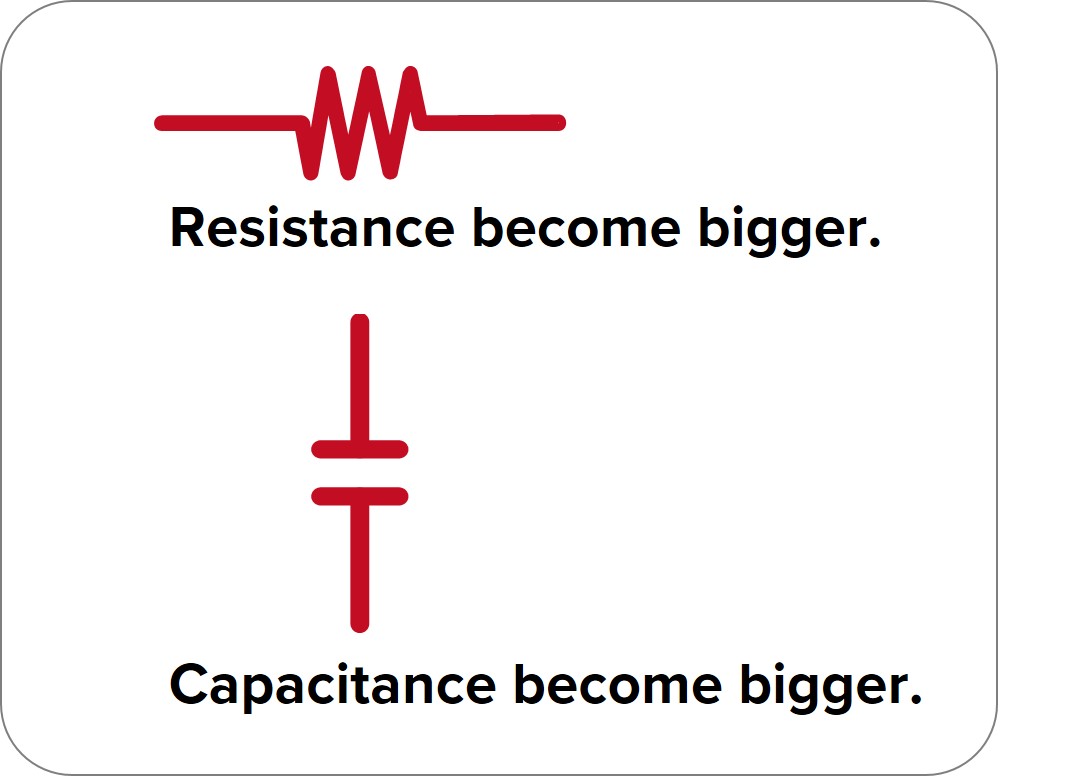

蝕刻時間不足可能導致線圈導線之間的距離變寬，此時銅箔上的寄生電容變大
蝕刻不良可能導致線徑變窄，此時的阻值會變大 |
|

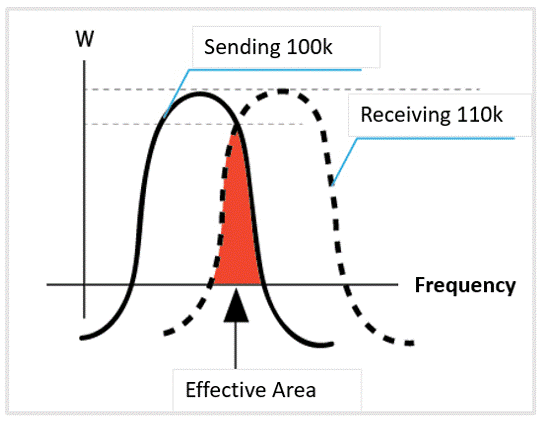

不論是發送端(Tx)或是接收端(Rx)的感應線圈，會因Layout不良導致寄生電容或是銅線上的阻值變大，會影響共振頻率點，共振頻率點一旦偏移太多，將導致充電效能變差。
MICROTEST 9332滿足FPC/PCB生產100%全檢達到高效率產能

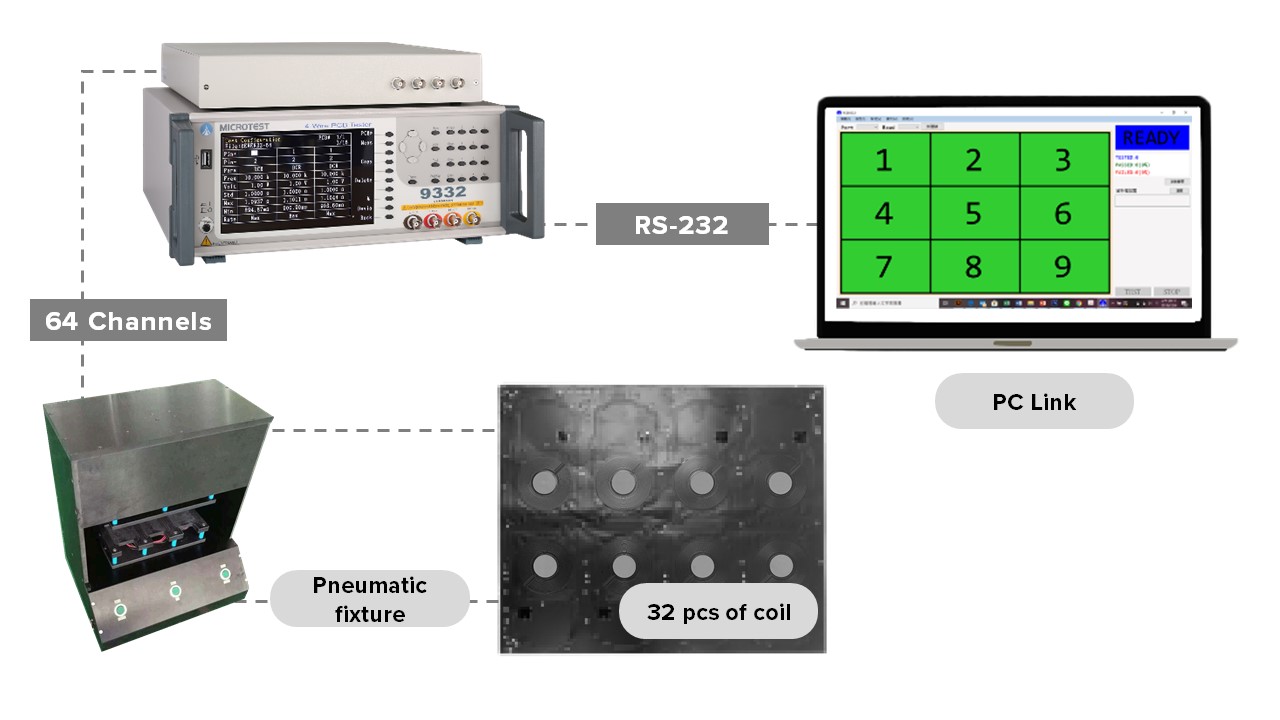

MICROTEST 9332是一款64組通道的LCR Meter，測試頻率範圍從10Hz-200kHz，輸出阻抗為100Ω，可測試32組線圈FPC排板測試，可依照客戶所提供的線圈FPC的點位Gerber圖客製化氣動型測試治具，使量測不會因為手動型因不同測試員手感差異導致測量值偏差太高，並且搭載排板功能的PC Link軟體，顯示檢測結果更直觀更符合FPC/PCB廠慣用的畫面。

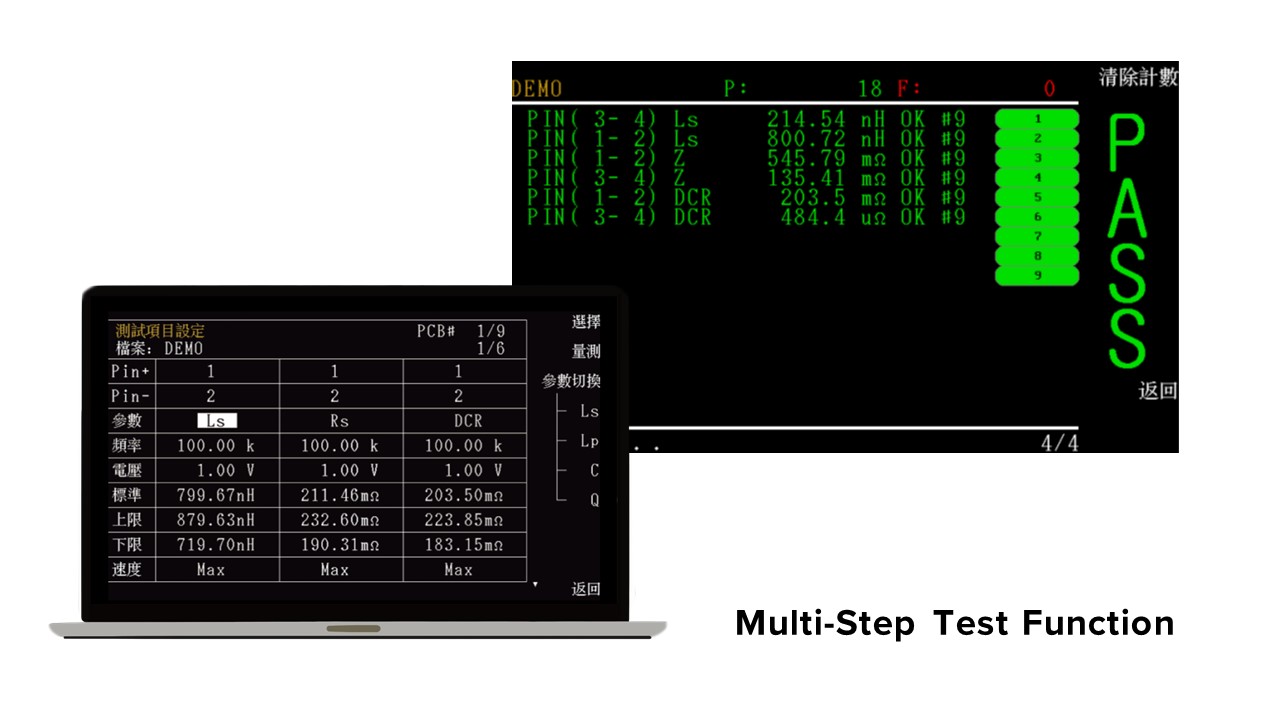

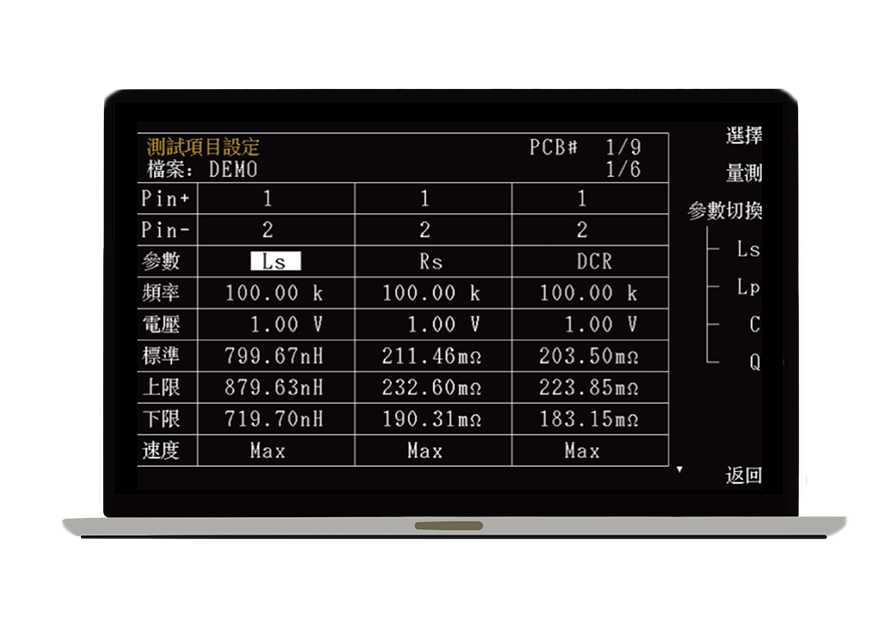

多步列表編程功能可編輯排板上單一組線圈的測試規格，同時支援開路/短路校正以及補償功能，避免治具接線長短造成量測誤差，儀器單機畫面上亦可顯示排板測試的檢測結果。

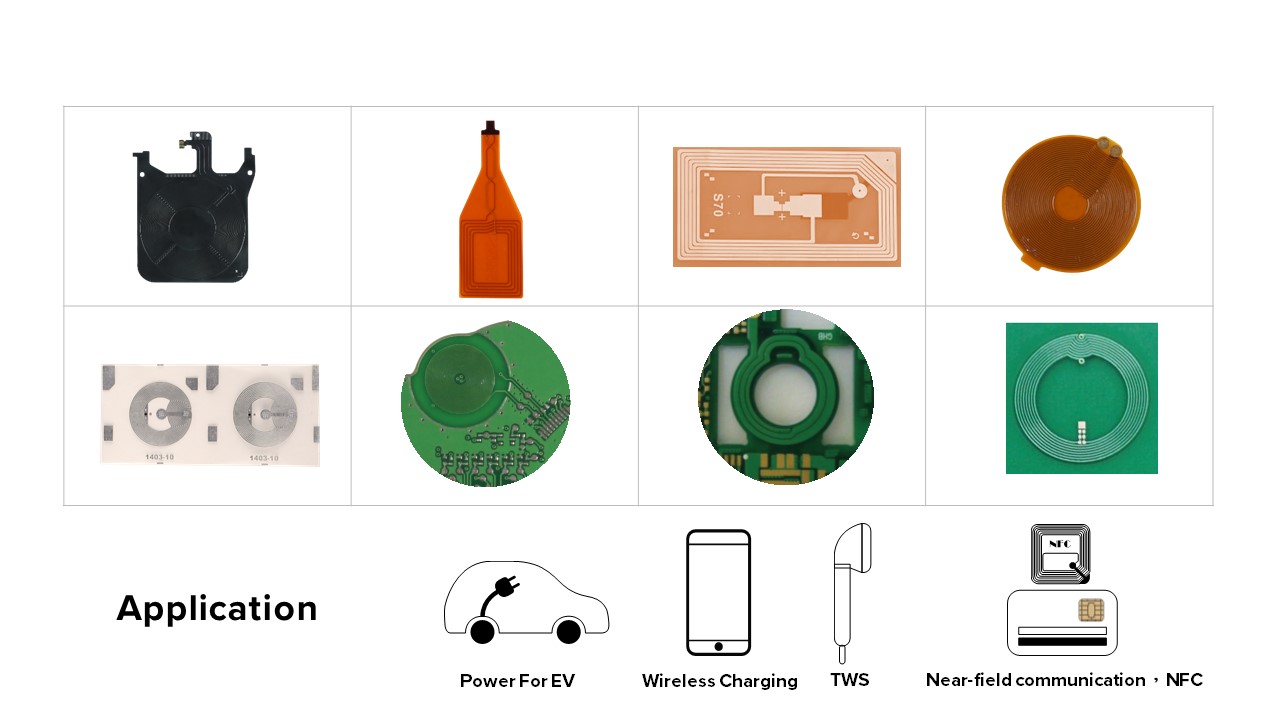

9332產品應用測量
標準配件
| 電源線 | |
|

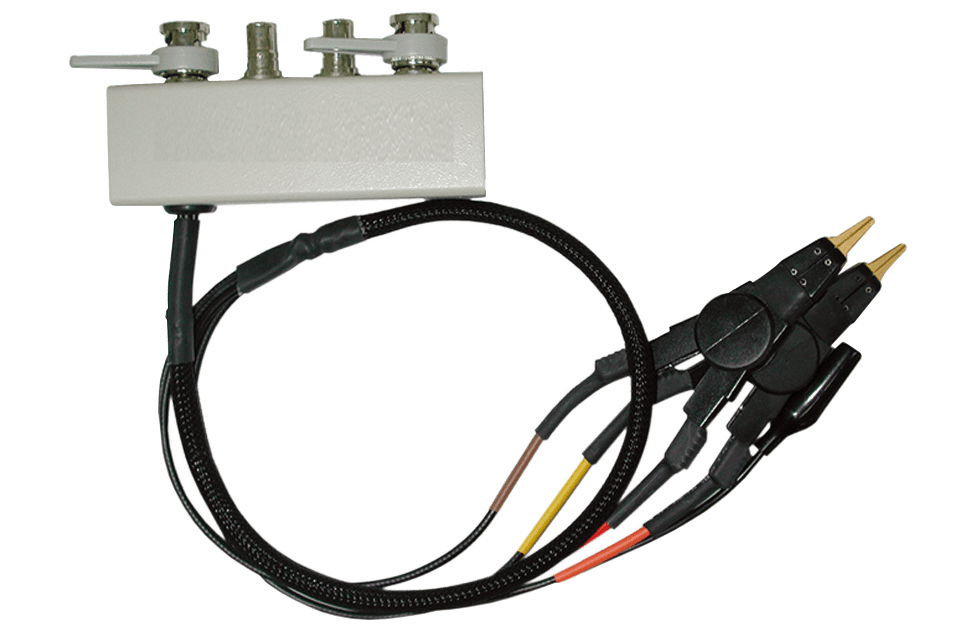

凱爾文測試夾 (F423906A) |
 |
| 自動掃描盒 (F9332) | |
選購配件
| PC Link軟體 | |

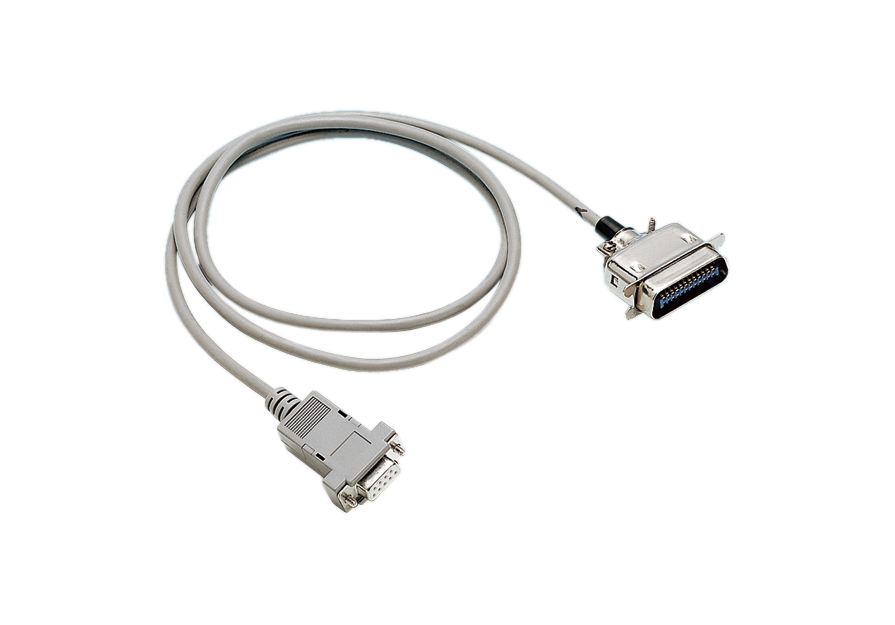

| RS-232連接線 | |

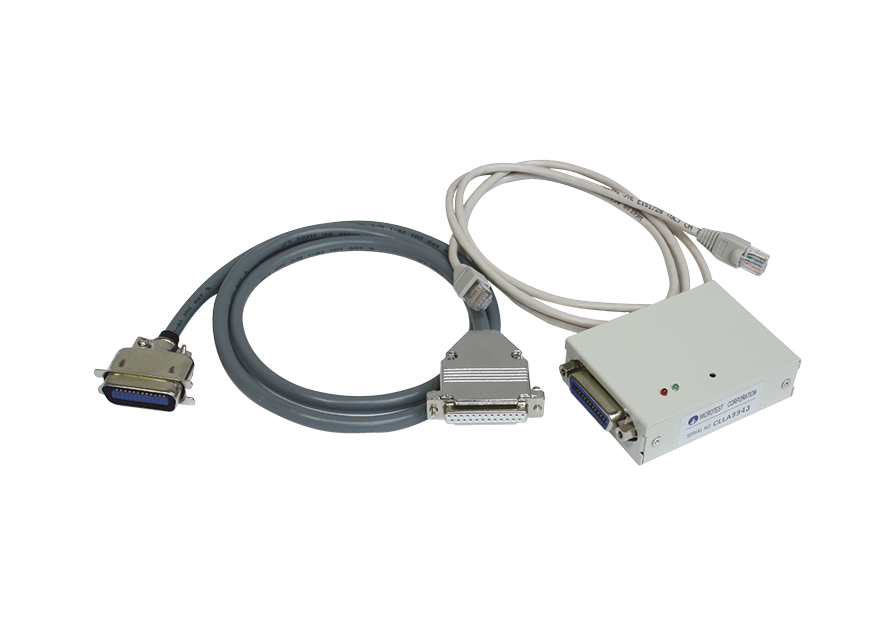

| Handleer Box |
