無線充電器自動測試系統
9901

無線充電器自動測試系統|9901
Features
Datasheet Inquiry





  • 支援4組測試通道
  • 支援PD 2.0、QC 2.0/3.0協議
  • 支援FOD測試 (異物偵測)
  • 提供統計分析報表功能
  • 適用於DC-DC電源產品測試 (功率150W)
  • 搭載雙切測試治具進行左右轉換高效率的測試

Specifications

量測規格

9901 無線充電器自動測試系統

DC Source

(發射端電源 Tx)

 量程-電壓 0-30V
電壓精準度 ±(0.1% of setting +20mV)
電壓解析度 0.01V
量程-電流 0-5A
電流精準度 ±(0.1% of setting +20mA)
電流解析度 0.001A
QC協議-可程式 符合QC 2.0、QC 3.0協議
PD協議-可程式 符合PD 2.0協議
電源紋波 30mVp-p

DC Load

(接收端電源 Rx)

 量程-電壓 0-80V
電壓精準度 ±(0.025%+0.025%FS)
電壓解析度 0.02V
量程-電流 0-20A
電流精準度 0.05%+0.05%FS
電流解析度 高檔位 0.005A、低檔位0.0005A
功率 150W
測試模式 CC/CV/CR/CP

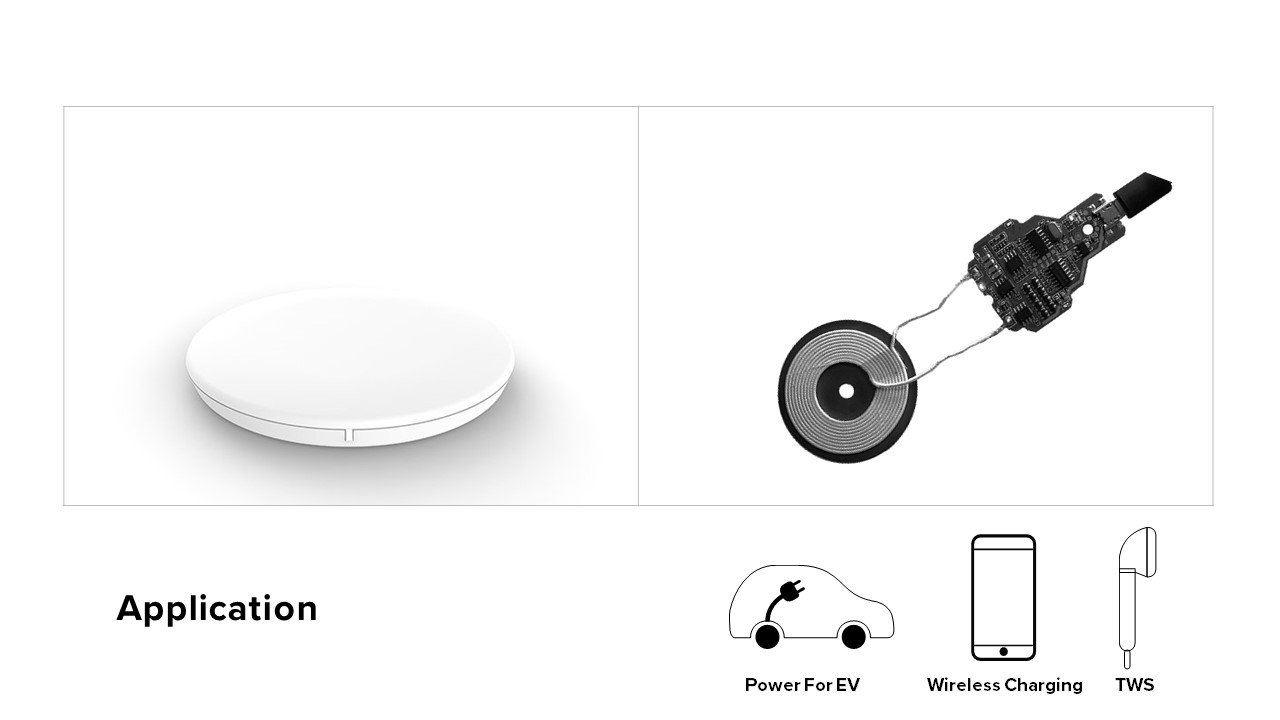

無線充電器測試項目
  • 無線充電器的位移感應測試
  • 異物偵測測試 (FOD)
  • 無線充電器的電壓測試
  • 無線充電器的電流測試
  • 無線充電器的功率測試
  • 無線充電器的待機功率測試
  • 無線充電器的快充協議之電壓/電流/功率測試
  • 接收端加載時，接收端感應的電流測試
  • 接收端加載時，接收端感應的電流測試
  • 接收端加載時，接收端感應的功率測試
  • 無線充電器之效率測試
  • 接收器的快充電壓測試
  • 無線充電器的輸出短路測試及恢復測試
  • 無線充電器的輸出過電流測試及恢復測試
  • 無線充電器的輸入過電壓保護測試
  • 無線充電器的輸入欠電壓保護測試

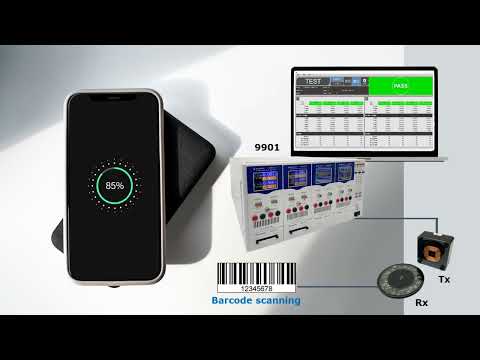

  • 條碼功能
  • 連接MES系統功能

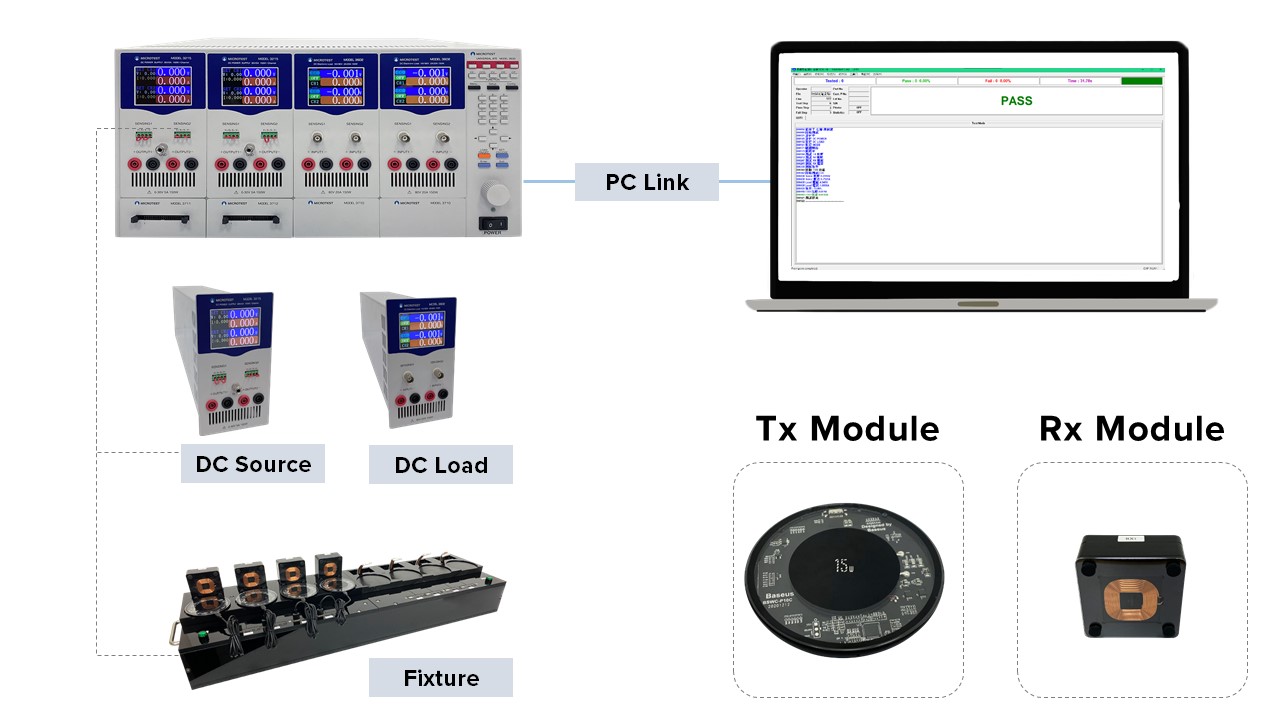

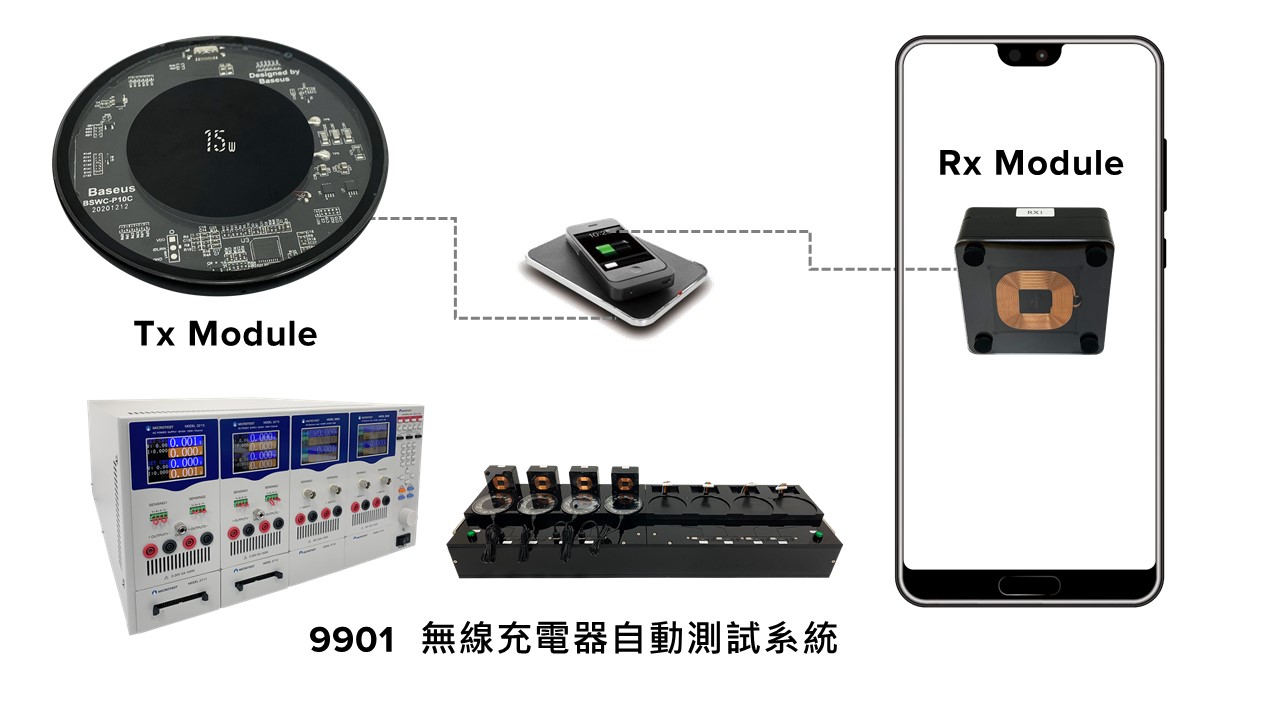

系統架構

9901 無線充電器自動測試系統-4通道
量測儀器 型號 數量 規格

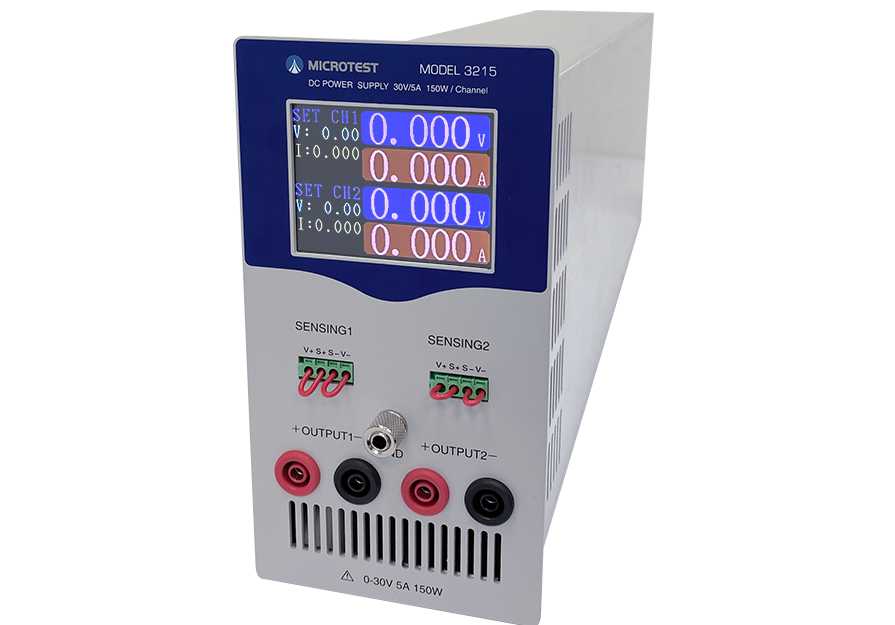

可編程DC電源供應器 3215 2 功率150W、電壓0-30V、電流0-5A

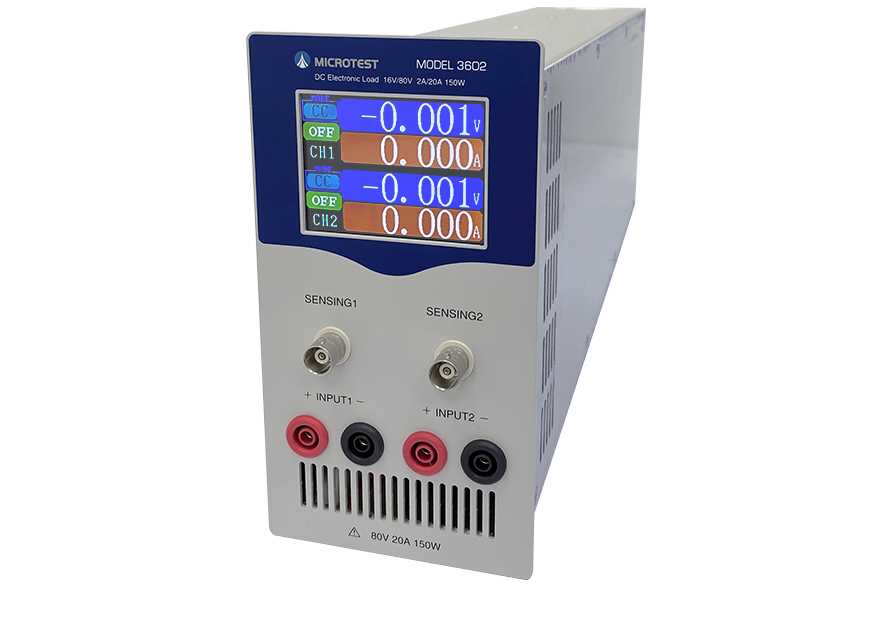

可編程DC電子負載 3602 2
  • 功率150W、電壓0-80V、電流0-20A
  • 具備CC/CV/CR/CP測試模式
工業電腦/NB 可選型 1 依照客戶選型

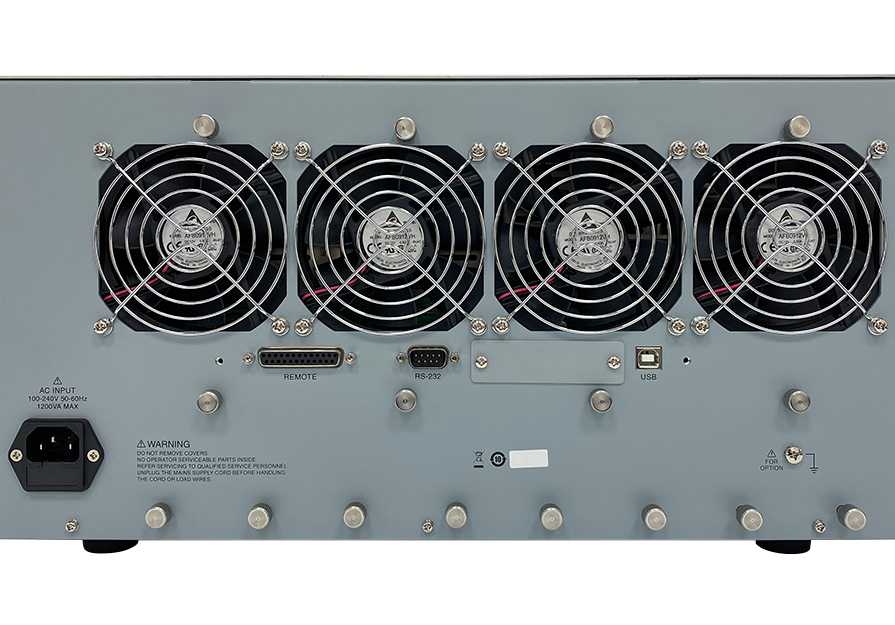

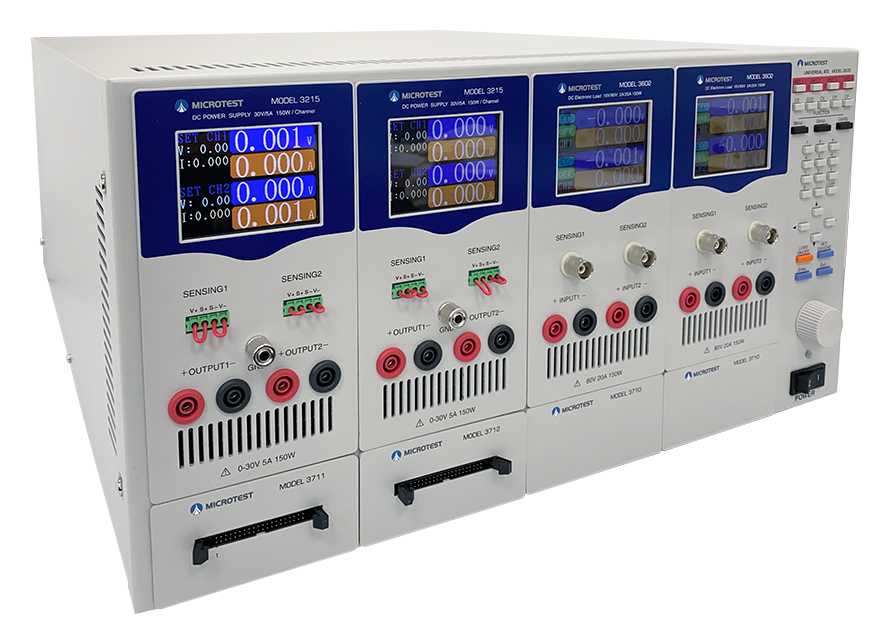

儀器模組化機箱 3600 1 高度5U
測試軟體 PT960F 1 無線充電器產品自動測試專用軟體
功能擴充卡 3711 1 QC/PD等協議功能擴充
控制卡 3712 1 控制燈號、FOD測試

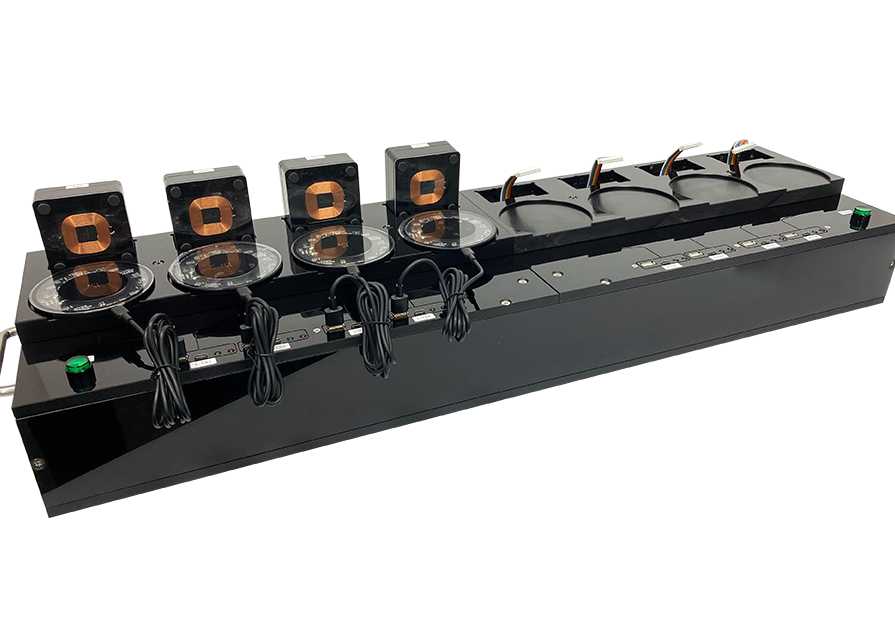

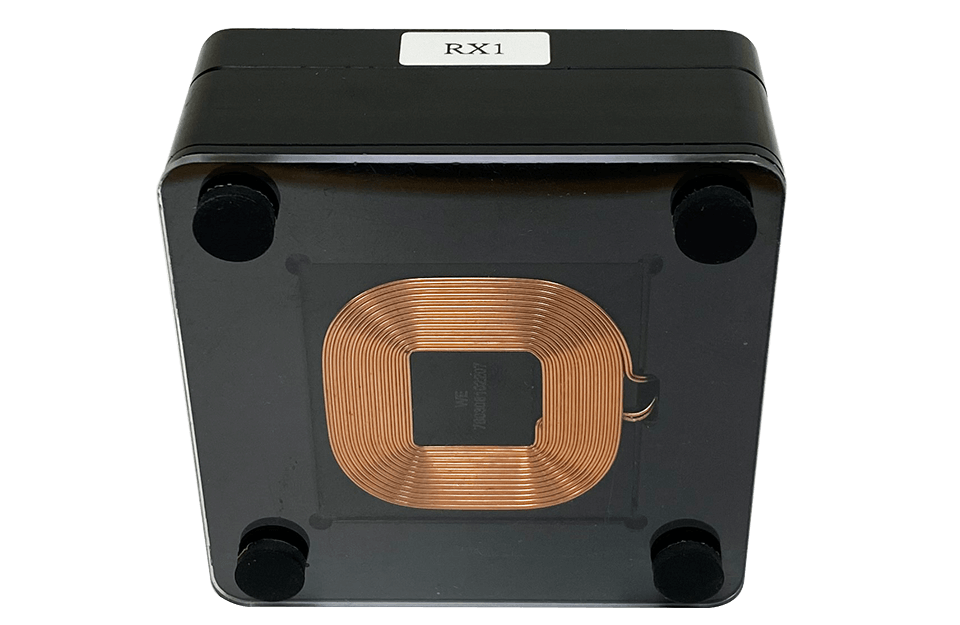

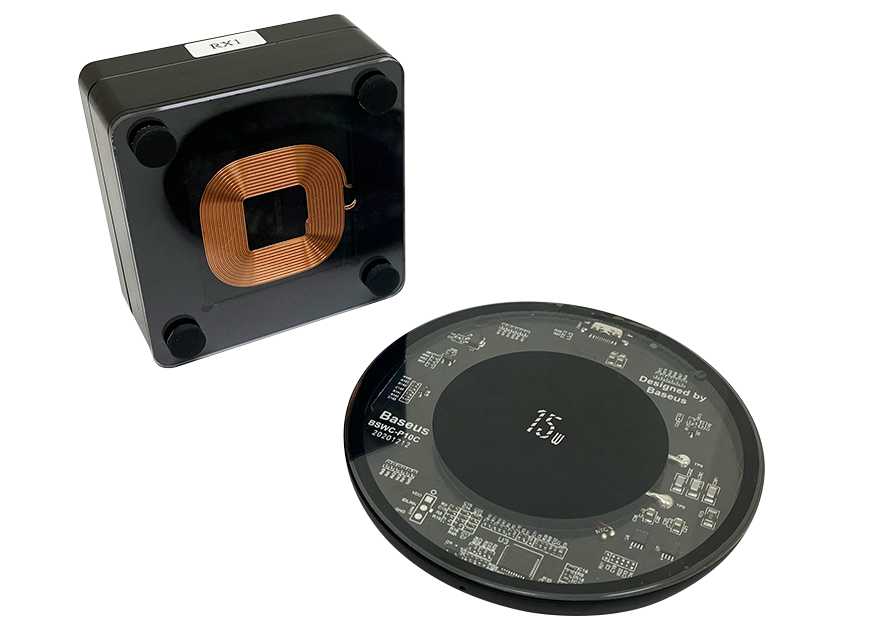

測試治具 客製化 1 無線充電模組/無線充電器測試治具
系統櫃/桌上型 9901/3600 1 含電源插孔以及相關通訊線



一般規格

測試檔案存儲 由PC端存儲
電源 固定電壓 90-264Vac
頻率 50-60Hz±5%
消耗功率 300VA
操作環境 溫度 0℃-40℃
濕度 0-80%RH
液晶螢幕 320*240 解析度圖形液晶顯示 (3215/3602)
尺寸 (W*H*D) 432x234.6x533 mm (3600模組化機箱)
重量 31 Kg (4通道桌上型配置)
介面 RS-232, USB Device
