手機支援無線充電功能已逐漸成為各家手機廠中高階手機的標準配備，近年來隨著電動車的普及，無線充電技術將帶給電動車有更多可能的便捷性，有望解決電動車續航里程的問題，無線充電技術中主要的核心關鍵之一是磁性材料。
磁性材料的厚度與傳輸功率為正相關，為了無線充電模組輕薄兼具高傳輸功率，則關鍵的磁性材料需提高導磁率與飽和度，但實際上磁性材料的導磁率與飽和特性是相反的，對工程師而言如何取捨導磁率與飽和特性，評估磁性材料的性能是一大課題，本文帶您如何分析磁性材料的特性與測量關鍵參數-相對導磁率μr。
手機支援無線充電功能已逐漸成為各家手機廠中高階手機的標準配備，近年來隨著電動車的普及，無線充電技術將帶給電動車有更多可能的便捷性，有望解決電動車續航里程的問題，無線充電技術中主要的核心關鍵之一是磁性材料。
磁性材料的厚度與傳輸功率為正相關，為了無線充電模組輕薄兼具高傳輸功率，則關鍵的磁性材料需提高導磁率與飽和度，但實際上磁性材料的導磁率與飽和特性是相反的，對工程師而言如何取捨導磁率與飽和特性，評估磁性材料的性能是一大課題，本文帶您如何分析磁性材料的特性與測量關鍵參數-相對導磁率μr。
什麼是導磁係數(magnetic permeability)
又稱為導磁率 (μ) ，用來表示磁場與材料的相互作用，是導磁通性能好壞程度的一個物理量
為了分析與測量導磁率可用一組電感加電阻來進行類比
→ 電阻表示磁性材料中的磁芯損耗
如果在電感上並聯DC電流源
→ 磁芯材料中的電感與導磁率有關

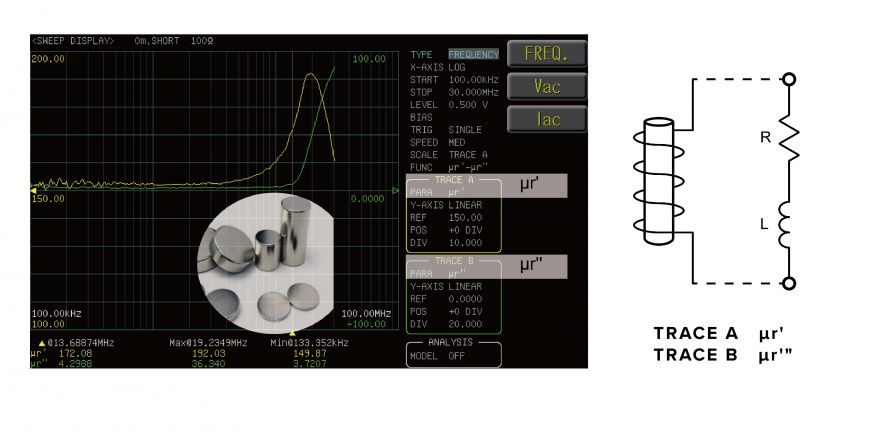

MICROTEST採用電感法測量相對導磁率

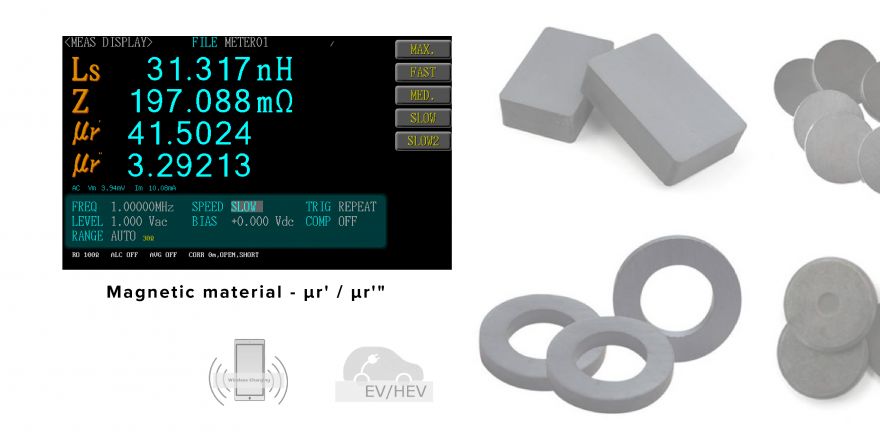

阻抗分析儀/LCR測試儀內置相對導磁係數----機上直接測量
磁性材料的相對導磁率又稱為有效導磁率

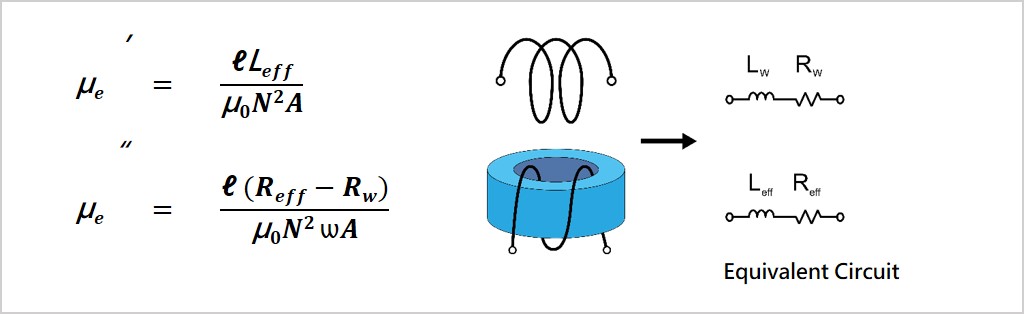

磁環(環形的磁芯-含有閉合環路)，利用磁環方式之磁芯電感器，它的自感推導出相對導磁率
1.在磁芯上的纏繞導線
2.測量導線兩端的電感值
3.利用公式，計算得到有效導磁率
