針對USB Type-C線束/連接器，可選型專用機MICROTEST 8751NAC，採用內四線式量測技術，支援連接器迴路正反面識別自動讀取USB Type-C迴路，AC耐壓最高700V，DC耐壓最高1000V，搭載FX-000C28二合一電流源擴充盒，提供USB Type-C線束/連接器進行導通阻抗、斷/短路、安規耐壓絕緣、RA電阻、濾波電容。
選購FX-000C28 2-in-1電流源擴充盒，可對USB Type-C線材進行5A壓降內阻測試與 E-Marker IC讀取VDO碼測試。
選型
| 型號 | 8761NAC | 8751NAC | |
| 測量方法 | 四線式 | 內四線式 | |
| 導通阻抗 | 1mΩ-52Ω | 10mΩ-52Ω | |
| 測試點數 | 64/128 | ||
量測規格
| 型號 | 8751NAC | |
| 安規耐壓測試 | ||
| AC耐壓 | 100V-700V | |
| AC漏電流 | 0.01mA -5mA | |
| AC電弧偵測 | 1-48 | |
| 50V-1000V | ||
| DC漏電流 | 0.1µA-1000µA | |
| DC電弧偵測 | 1-48 | |
| DC絕緣阻抗 | 1MΩ-1.2GΩ | |
| 高壓輸出精準度 | ±5% | |
| 高壓測量基本精準度 | ±5% | |
| 額定輸出 | 5Vdc | |
| 高壓測量時間 | 0.01秒 - 60秒 | |
| 線材規格要求 | 最大容許電容量 5μF | |
| 低壓測試 | ||
| 測量方法 | 內四線式 | |
| 導通阻抗 | 10mΩ-52Ω | |
| 瞬間導通 | 100mΩ-52KΩ | |
| 斷短路/瞬間斷短路/快速瞬斷 | 1kΩ-100kΩ | |
| 斷短路正反面判定方式 | 依四組學習網表 | |
| 斷短路網表測試模式 | Pattern/逐點掃描 | |
| 測試斷短路電壓信號 | 調整範圍0.1V-4V | |
| 支援短斷路端點判斷 | ● | |
| 支援單邊測試 | ● | |
| 元件測試 | ||
| 電阻值測試 | 測量範圍 | 50mΩ-20MΩ |
| 電平信號 | 0.5-3V | |
| 電流信號 | 10mA | |
| 電容值測試 | 測量範圍 | 10pF-3µF |
| 電平信號 | 0.3V-1.2V | |
| 頻率信號 | AUTO檔位 (可選) 48Hz/480Hz/4.8kHz/48kHz | |
| 二極體測試 | 測量範圍 | 0-6.8V |
| 其他功能 | ||
| 進階功能項目 | 可程式化連續測試、自動找點、自動診斷 | |
| 測試掃描模式 | 自動、手動、外部 | |
| 量測訊號 | 低電壓量測訊號 | |
| 控制面版 | 系統、快速、編輯、功能按鍵群組 | |
| 指示器 | Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響 | |
一般規格
| 啟動方式 | 手動、自動、遠端控制 | |
| 內建存儲 | 最多可存500組測試設定檔案 | |
| 電源 | 固定電壓 | 115/230 Vac ±10% |
| 頻率 | 60/50Hz | |
| 消耗功率 | 300VA | |
| 操作環境 | 溫度 | 15℃-35℃ |
| 濕度 | RH≦70% | |
| 液晶螢幕 | 320*240 解析度圖形液晶顯示 | |
|
尺寸 (W*H*D) |
64PIN | 128PIN |
| 435x145x406 mm | 435x145x406 mm | |
| 重量 | 8.44Kg | 9.3Kg |

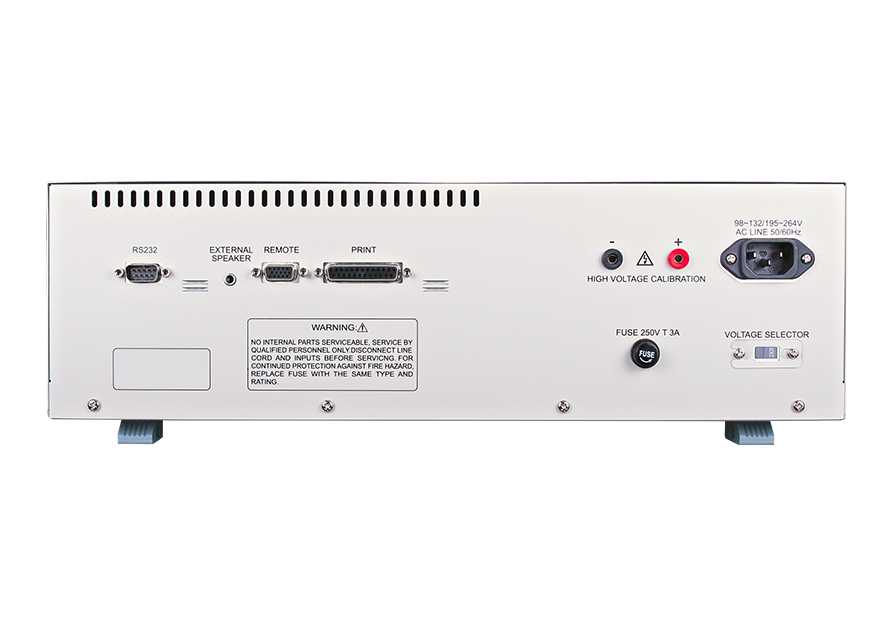

| 介面 | RS-232, USB Host, Print, Remote | |
USB Type-C 正反面可插，供電更好
USB Type-C氣勢如虹，將帶給消費者更快速的3C傳輸體驗，消費者能透過一條USB線束實現資料傳輸、多類型多媒體影音接口共享、單一化的充電接口進行更快速充電行動裝置，也因此USB Type-C連接器具備正反面皆可插拔的方便性，相容於DisplayPort、MHL與Thunderbolt 3等高速影音傳輸介面，未來趨勢走向可能取代更多傳輸介面。

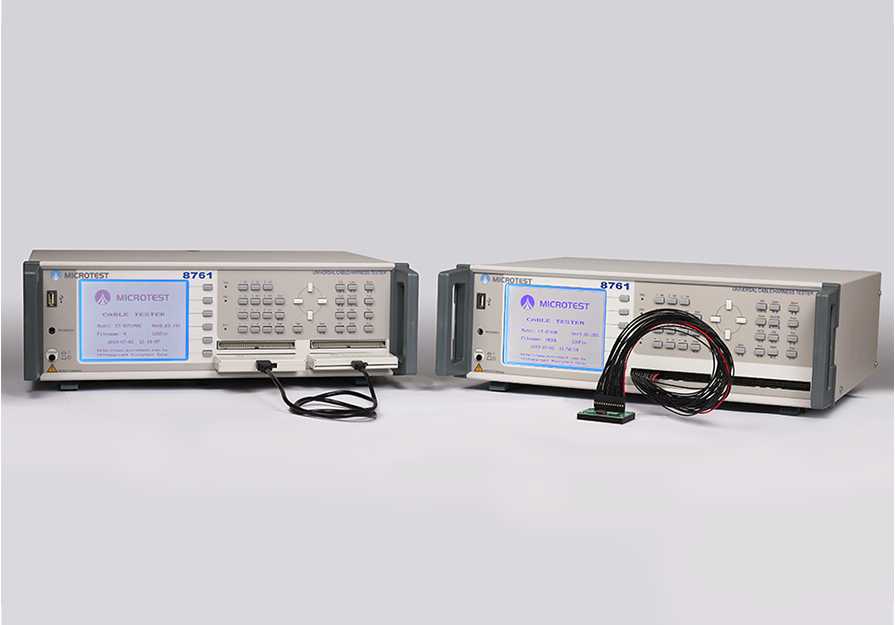

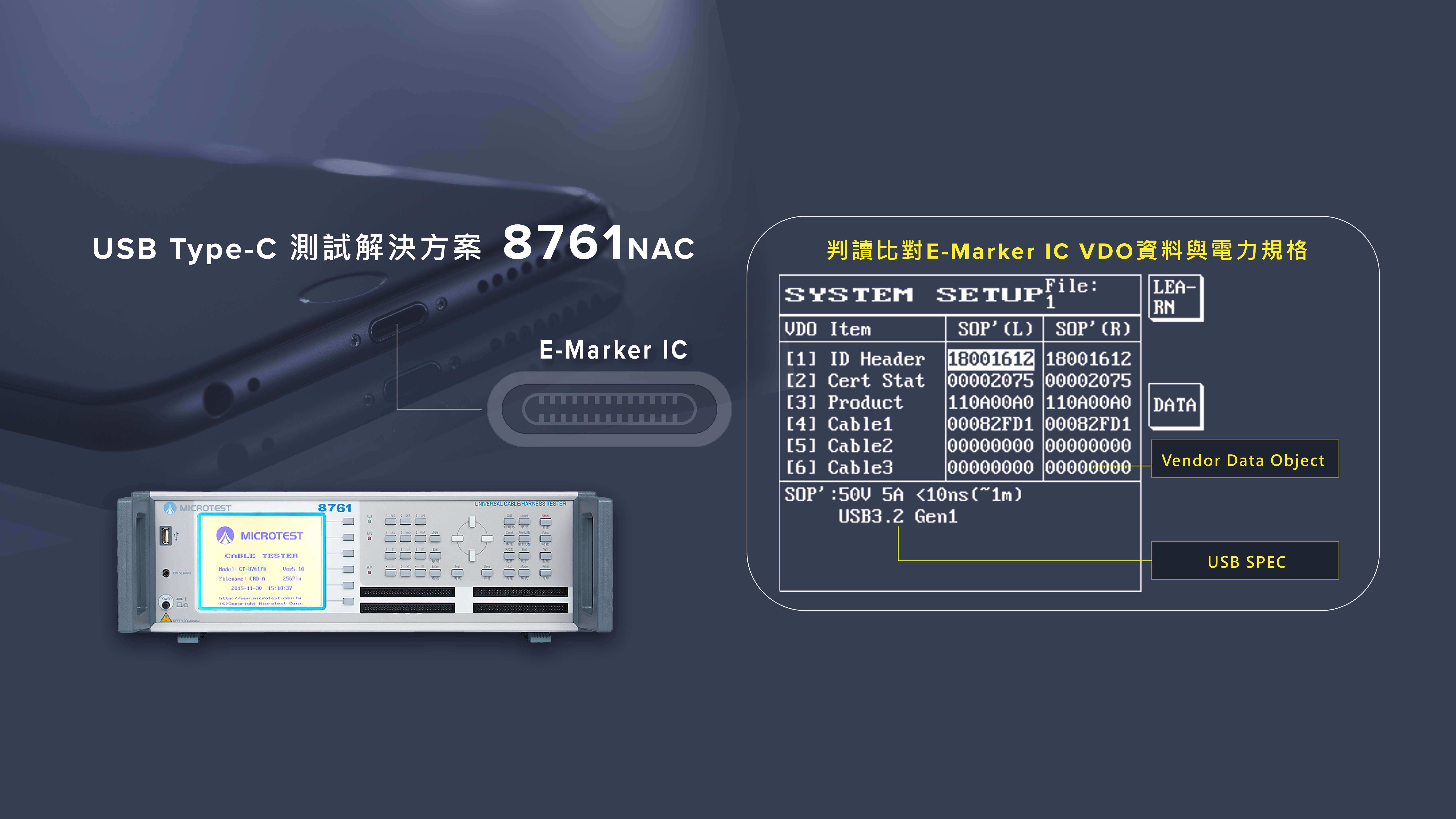

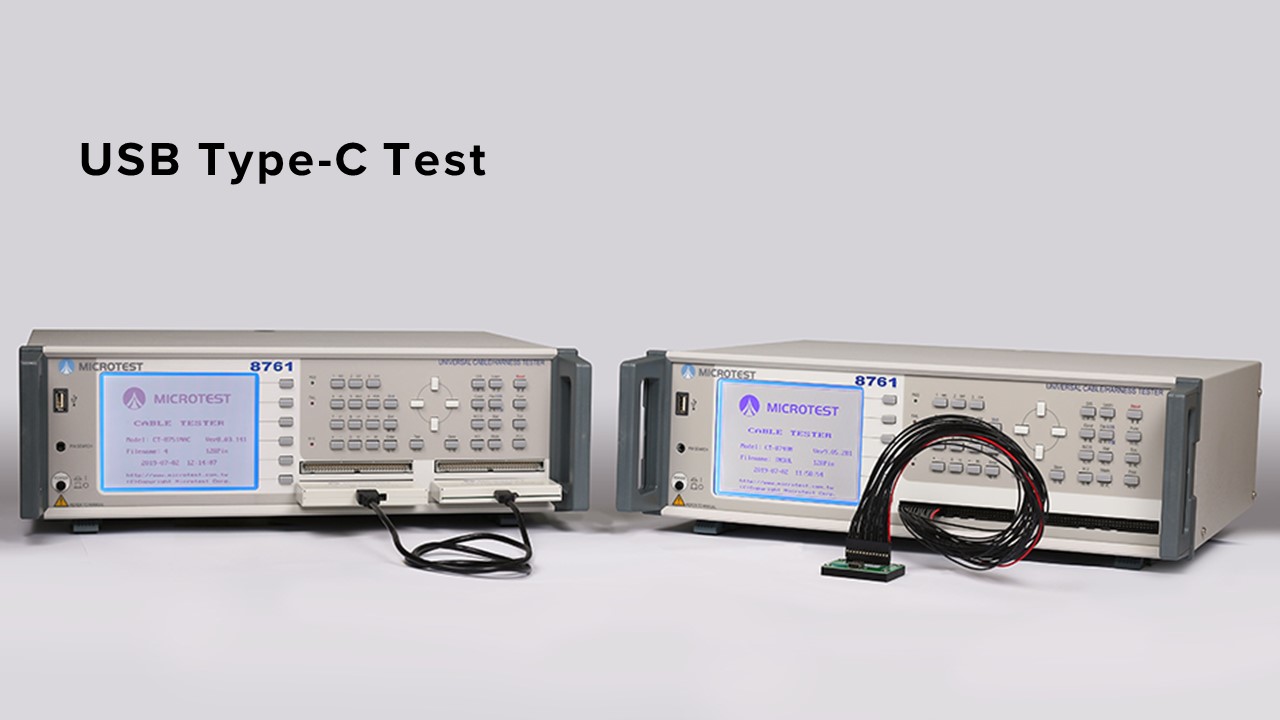

8761NAC/8751NAC是專為USB Type-C產品所需要的測試項目集成一機多功能測試儀，支援連接器正反面迴路識別，並且可針對E-Marker IC內部參數進行判讀學習與比對測試，讀取每顆E-Marker IC的VDO數據(Vendor Data Object)，進行學習比對測試，儀器將會顯示每條USB Type-C線材的VOD數據，以及顯示出此線束所支援的電力規格。
快充的供應鏈IC廠高通在QC 4.0已融和最新PD規範，未來快充趨勢走向『大電流、低電壓』目標
充電線提昇所支援的電流至5A，在快充模式下『電壓差』與『內阻』是快充品質的重要參數
| Vbus/GND線之電壓差 | 大電流下之內阻 |
| 電壓差越小越好 | 內阻越小越好 |
|
傳輸線本身阻抗會因傳輸電流較大時，線路與接頭上的電阻會造成電壓差問題，電壓差嚴重過大時可能造成充電裝置停擺 |
線的材質內阻大小也會影響充電效率，在大電流5A工作下，線會因電流大發熱導致內阻變大，因此可選購電流源擴充盒F874003搭配壓降測試模式檢測電壓差與內阻。 |

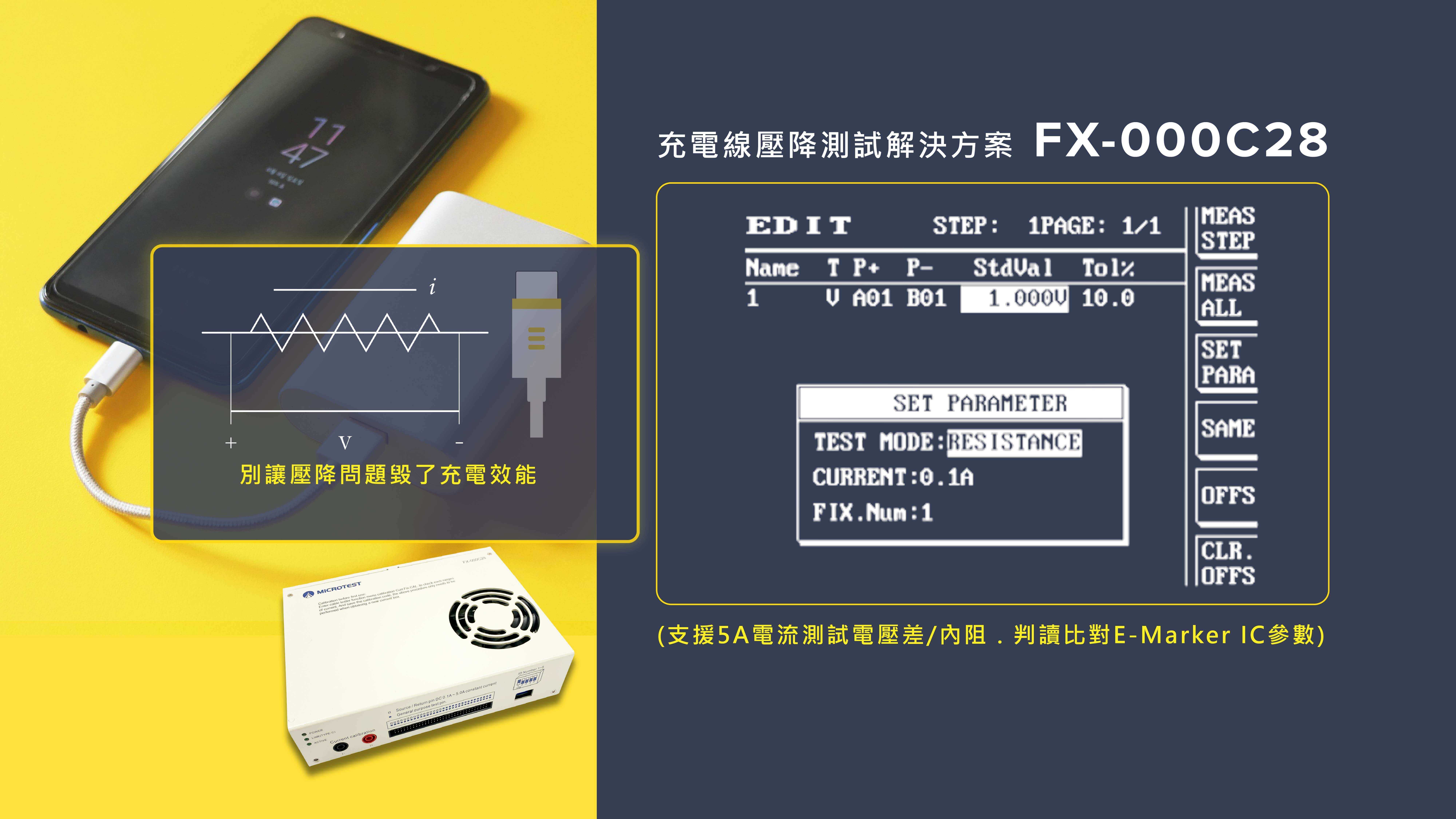

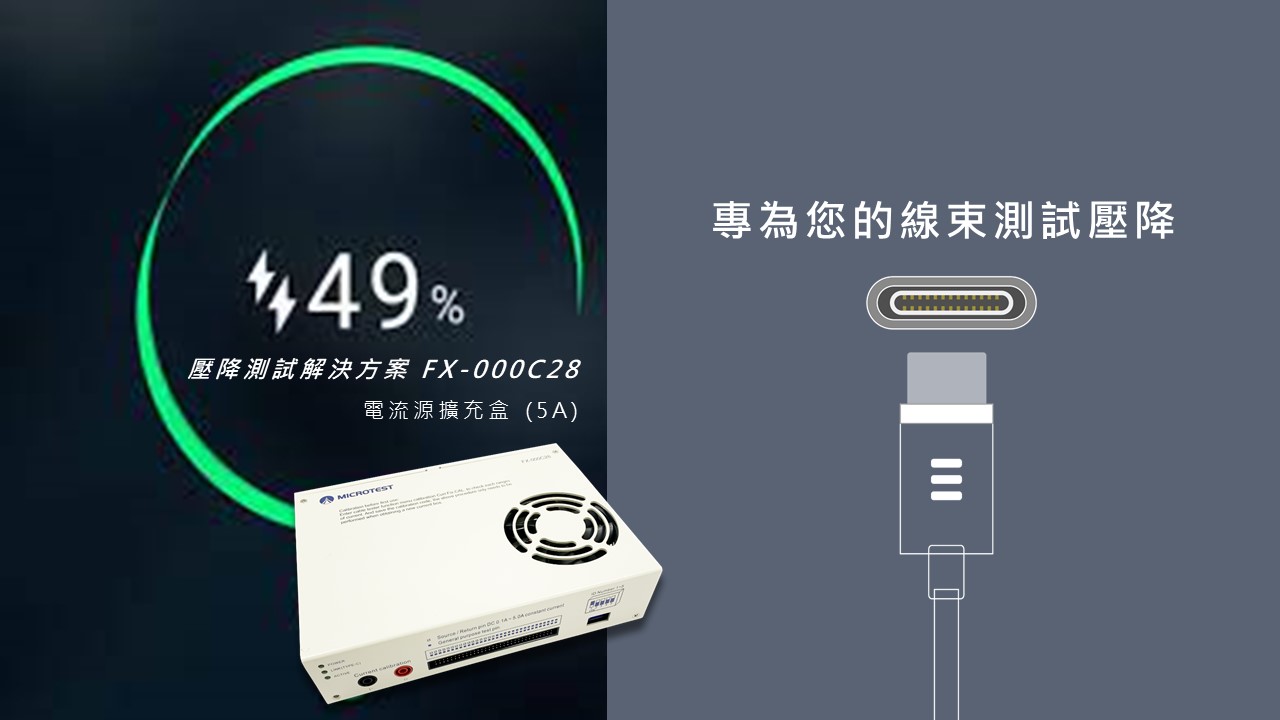

8761NAC+電流源擴充盒(FX-000C28) 完成壓降測試與E-Marker IC讀取VDO數據與測試
選購FX-000C28電流源擴充盒可一次完成USB Type-C快充線兩項重要指標參數的檢測， 支援5A電流的快充規格進行壓降測試，確保快充線的『電壓差』或『內阻』在標準規範中，同時可學習讀取E-Marker IC內部VDO數據進行比對測試，確保E-Marker IC於製程中的品質，儀器可同時顯示測試的每一條快充線所支援的USB電力規格。

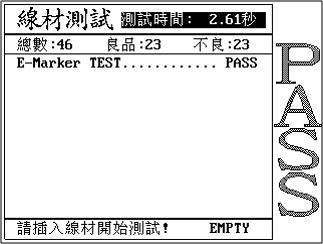

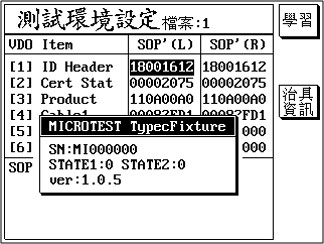

| 學習與比對VDO數據 | 在產線上快速檢測E-Marker IC |
 |
 |

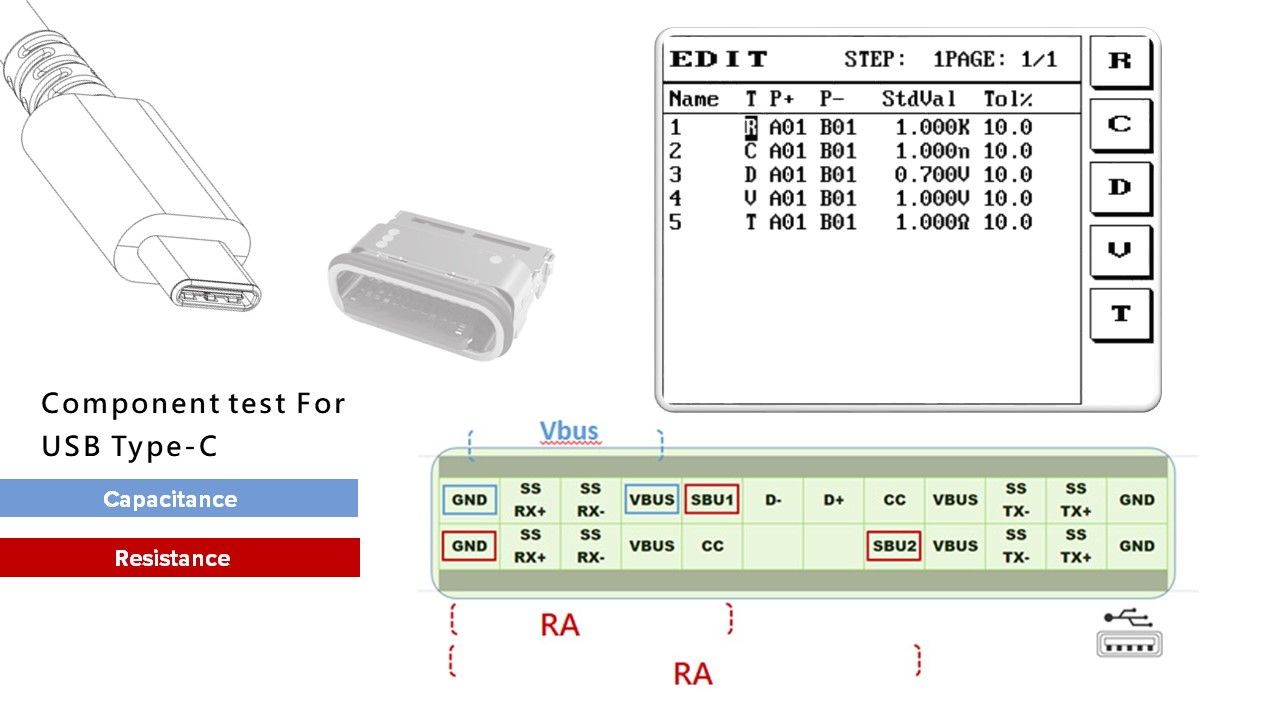

8761NAC/8751NAC元件測試功能為您的USB Type-C保護元件進行品質把關
由於USB Type-C功能組合與多樣化的充電模式，容易發生線纜與終端裝置規格不匹配，嚴重時可能毀損整條線纜，衝擊消費者的生活安全。為了防止問題發生需要搭載一個E-Marker IC控制整體USB Type-C的運作，IC周邊的保護元件電氣特性已生產出或檢驗的重要測試項目之一。
|
 |
可在儀器的元件測試功能選單中進行電容值、電阻值與二極體測試。
8761NAC與8751NAC量測技術大不同，可根據您的導通阻值規範來選型
| 8761NAC | 8751NAC |
 |
 |
| 四線式 | 內四線式 |

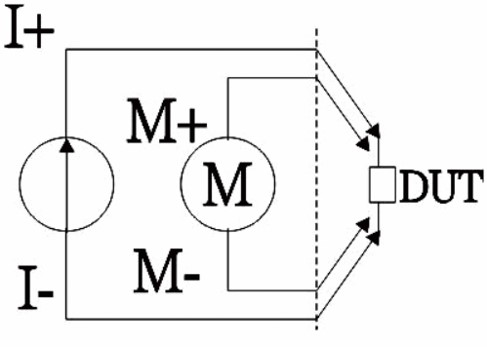

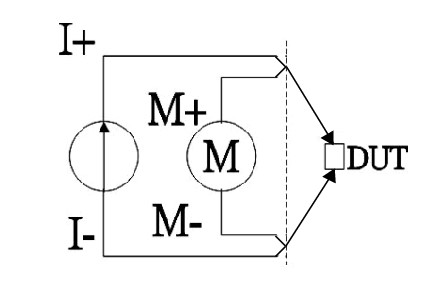

| 採用四線式量測技術，直接連接至待測線束之兩端進行測量，避免整體接線所產生的誤差，使量測阻抗更精密可達到1mΩ | 採用內四線式量測技術，更精準測量低阻性線材/連接器產品 |

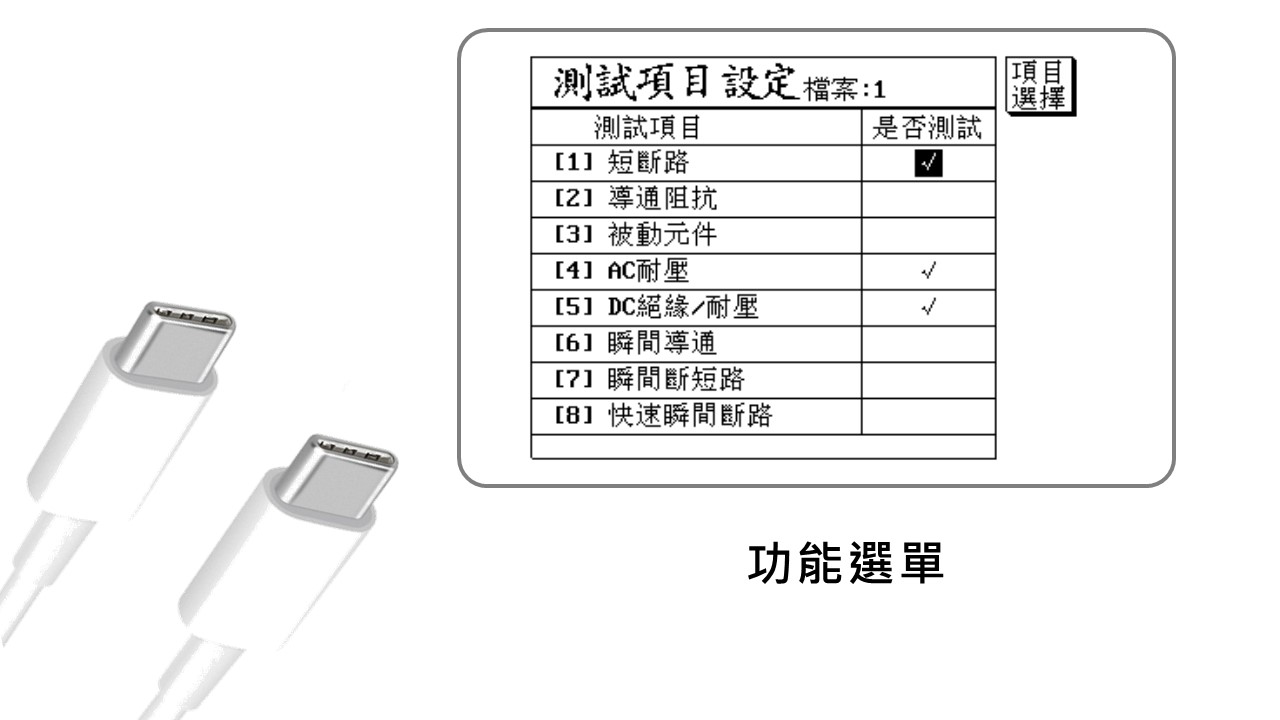

8761NAC/8751NAC另提供一般線材/連接器必須檢測的導通阻抗、斷短路、安規耐壓、絕緣阻抗與電弧偵測
MICROTEST線材測試儀一機完整檢測線束與連接器，在安規測試單元提供AC/DC耐壓以及絕緣阻抗測試功能。對線材連接器施加一個穩定高電壓進行測量，目的確保待測物之耐壓能力與絕緣品質，確保線材連接器之迴路接點是否符合絕緣性與耐高壓要求。
線材/連接器生產製程中會造成那些安規方面的品質不良？
電路與電路之間或與其他線路之絕緣阻抗小於產品標準品質規範。
電路之高壓絕緣阻抗小於產品標準品質規範或因絕緣性太差造成漏電流狀況。
安規檢測項目中兩大重要指標
測試結果以絕緣阻抗值判定，絕緣阻抗是反應絕緣材料性能一項重要電氣參數，絕緣阻抗不良可能會發生高壓下待測物被擊穿或漏電流。
許多車用或軍工應用的精密產品是不容許高壓下出現電弧的現象。
導通阻抗與斷短路測試
|

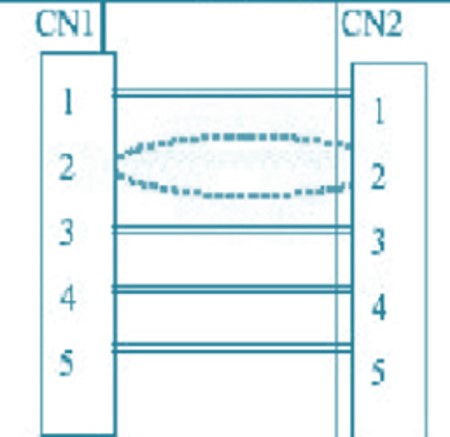

導通不良 線材因製程不良導致導通阻抗超出標準範圍
|
導通阻抗測試目的 測試線材連接器接點是否有接觸阻抗性的問題
|

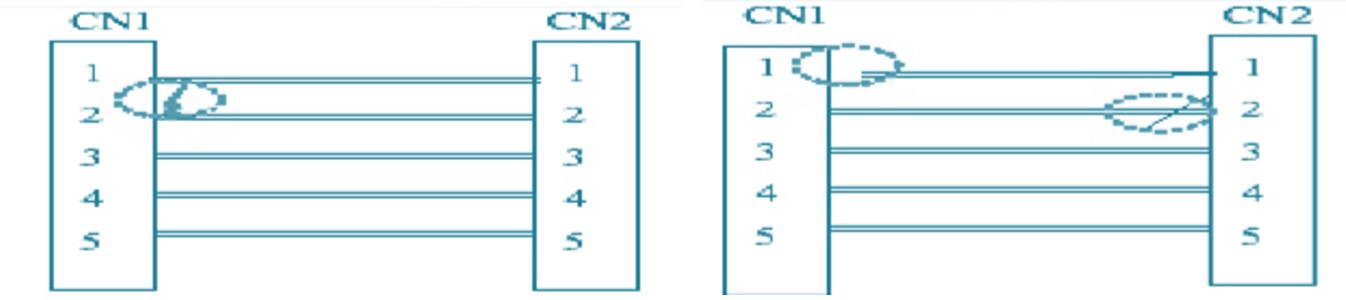

線材端子接點1與接點2不能連接在一起，卻被連接一起的短路不良。
線材端子接點1與線材斷開不良，線材端子接點2這條線材某一段斷路不良。
|
斷短路測試目的 確保線材連接器接點是否有無功能上的問題。
MICROTEST線材測試儀支援斷短路端點判定與學習迴路。
|
標準配件
| 電源線 | |
|

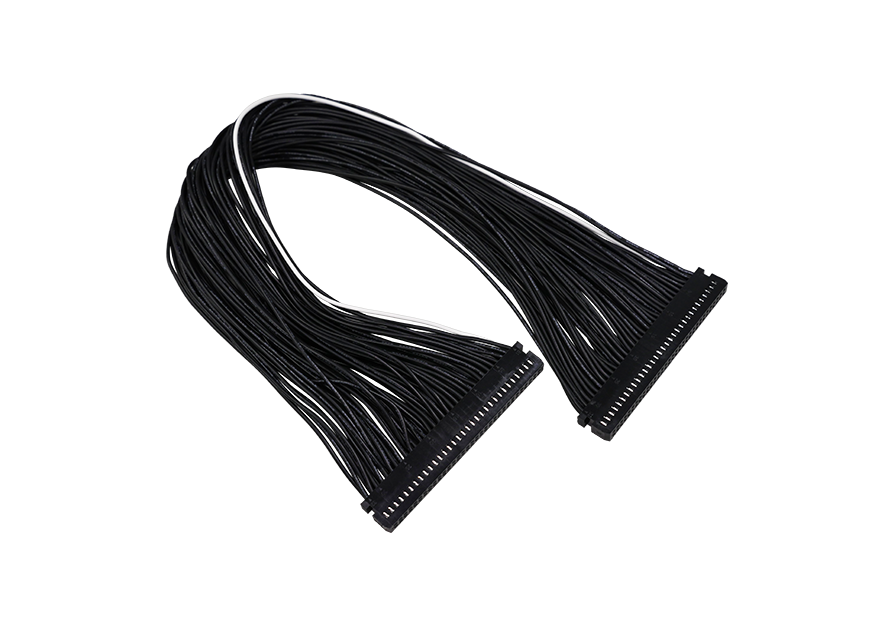

電子線 (AK-8600-F2) |
 |
|
轉接板 (FX-000C16) |
 |
|

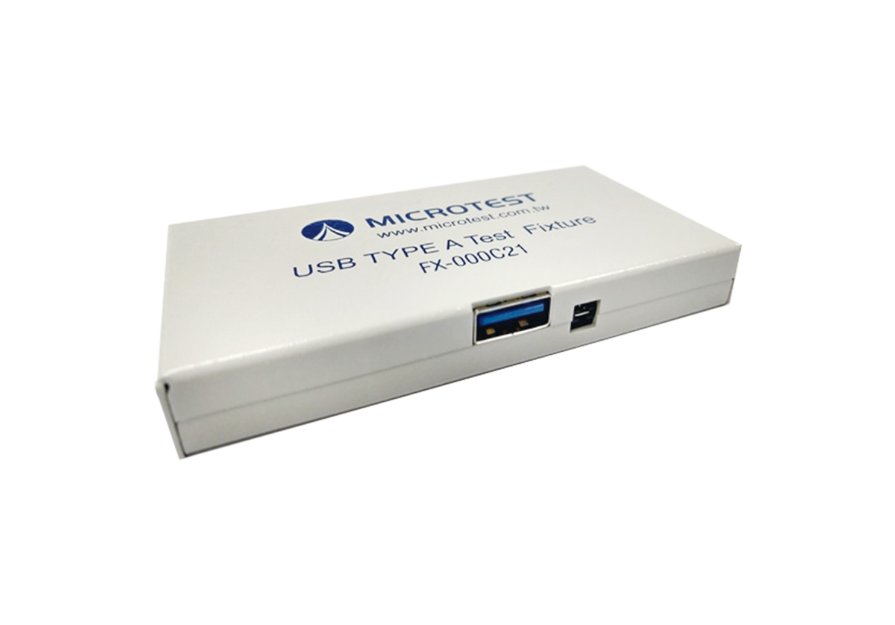

USB Type-A測試治具 (FX-000C21) |
 |
|

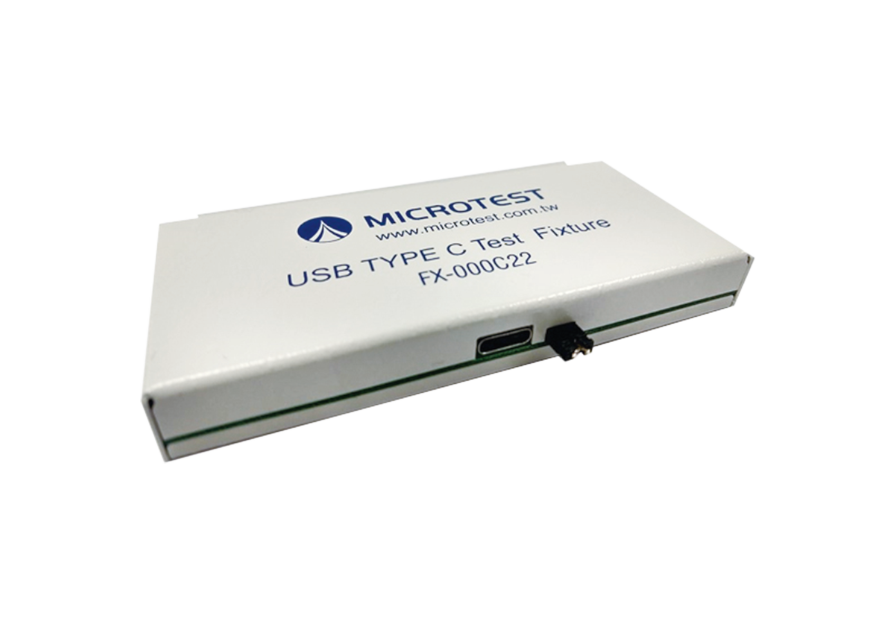

USB Type-C測試治具 (FX-000C22) |
 |
| 探棒 | |
選購配件
| PC Link軟體 | |

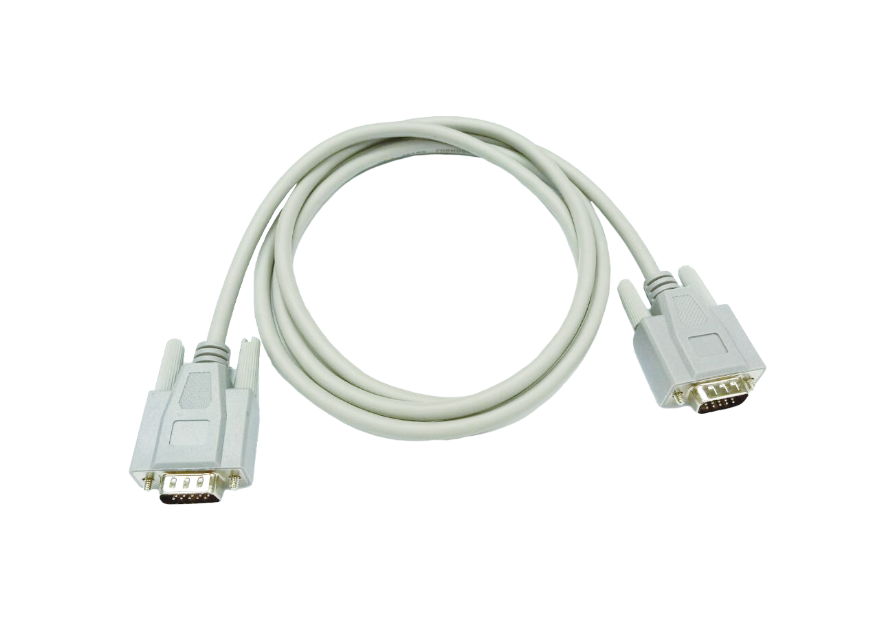

| 遠端控制線 | |
|
2-in-1電流源擴充盒(5A) (FX-000C28) |
 |
|

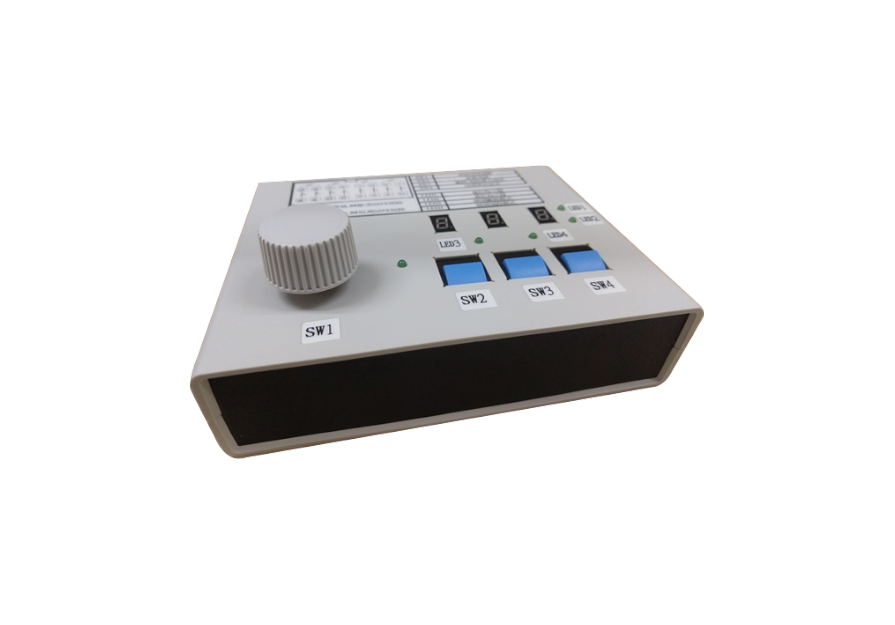

校驗治具組 (KB-8740K1) |
 |
|
多物同測擴充盒 (874001) |
 |
|
轉接板 (FX-000C15) |
 |
|
轉接板 (FX-000C17) |
 |
|
瞬斷測試治具 (FX-000C18) |
 |
| 聯網治具 |  |
| 腳踏開關 (7600010) | |
