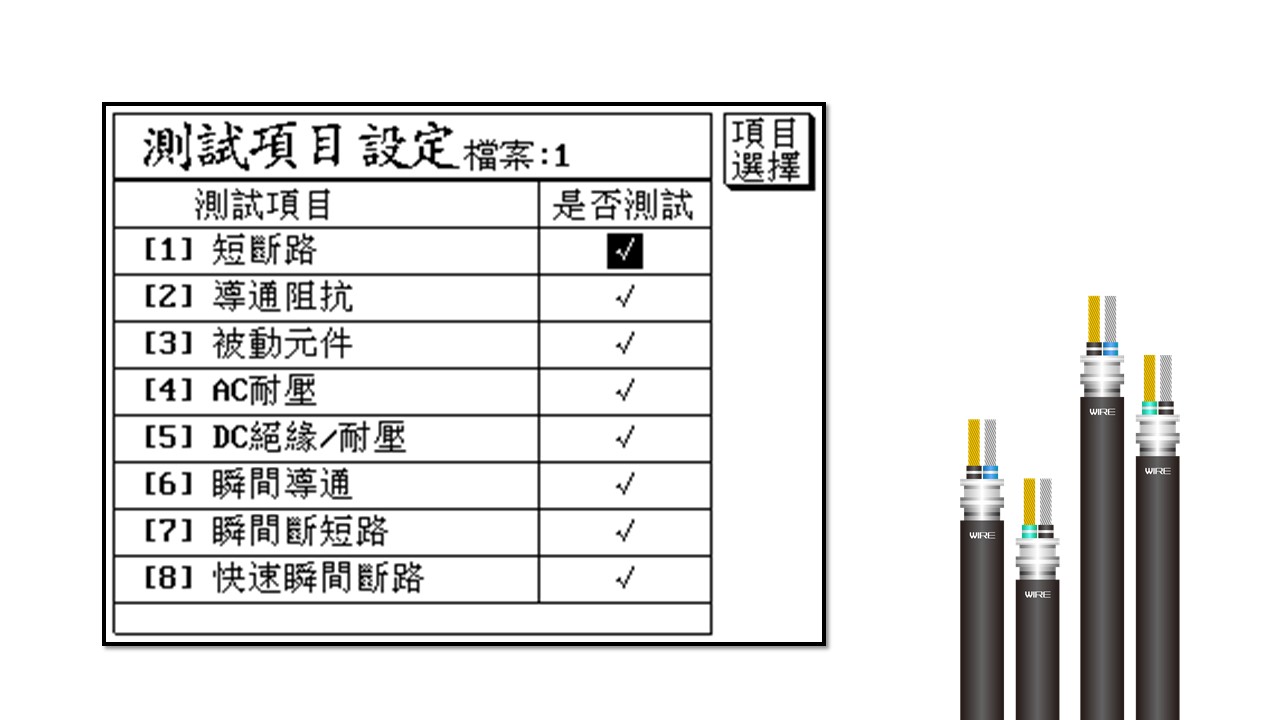

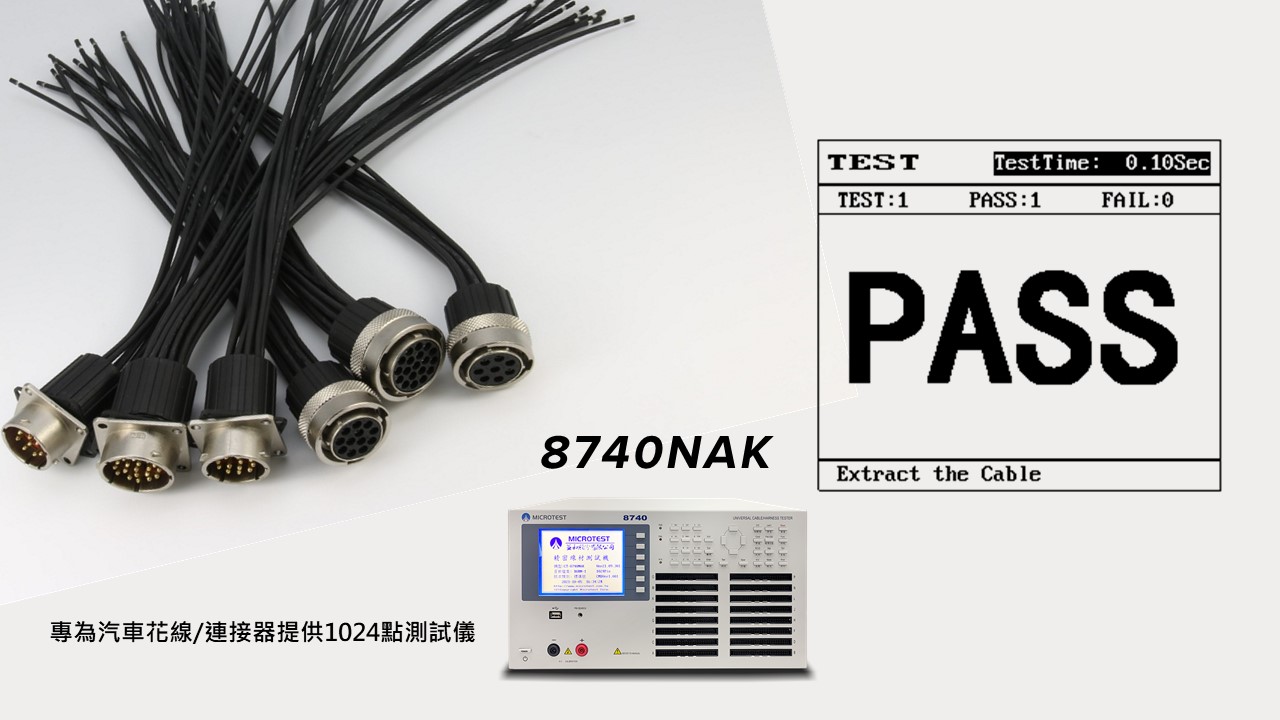

MICROTEST 8740K系列線材測試儀，量測技術採用二線式量測，對於不需要量測到非常低阻的產品，考量到測試治具的成本因素下可選型8740NAK，測試項目包含導通阻抗、斷/短路、AC/DC安規耐壓、IR絕緣、元件(電阻/電容/二極體)，測試點位可選型1024點，AC耐壓輸出最高700V，DC耐壓輸出最高1000V，支援PC連線軟體與BAR Code掃描，滿足線材連接器生產自動線測試要求。
選型
| 8740K 系列 | ||
| 型號 | 8740NAK | 8740NK |
| AC耐壓 | 100V-700V | - |
| DC耐壓 | 50V-1000V | 50V-1000V |
| 測試點數 | 1024 | |
量測規格
| 安規耐壓測試 | ||
| AC漏電流 |
0.01mA -5mA (低於0.1mA測試規格時務必執行歸零) |
|
| DC漏電流 | 0.1µA-1000µA | |
| DC絕緣阻抗 |
1MΩ-1.2GΩ (執行此項檢測需參照使用手冊詳細說明) |
|
| 高壓輸出精準度 | ±5% | |
| 高壓測量基本精準度 | ±5% | |
| 額定輸出 | 5Vdc | |
| 高壓測量時間 | 0.01秒 | |
| 線材規格要求 | 最大容許電容量 5μF | |
| 低壓測試 | ||
| 測量方法 | 二線式 | |
| 導通阻抗 | 100mΩ-52Ω | |
| 瞬間導通 | 20Ω-2KΩ | |
| 斷短路/瞬間斷短路/快速瞬斷 | 1kΩ-100kΩ | |
| 支援短斷路端點判斷 | ● | |
| 支援單邊測試 | ● | |
| 元件測試 | ||
| 電阻值測試 | 測量範圍 | 100mΩ-2MΩ |
| 電平信號 | 固定2.4V | |
| 電流信號 | 35mA | |
| 電容值測試 | 測量範圍 | 10pF-3µF |
| 電平信號 | 固定1.2V | |
| 頻率信號 | AUTO檔位 (固定) 48Hz/480Hz/4.8kHz/48kHz | |
| 二極體測試 | 測量範圍 | 0-7V |
| 其他功能 | ||
| 進階功能項目 | 可程式化連續測試、自動找點、自動診斷 | |
| 測試掃描模式 | 自動、手動、外部 | |
| 量測訊號 | 低電壓量測訊號 | |
| 控制面版 | 系統、快速、編輯、功能按鍵群組 | |
| 指示器 | Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響 | |
一般規格
| 啟動方式 | 手動、自動、遠端控制 |
| 內建存儲 | 最多可存500組測試設定檔案 |
| 電源 | 固定電壓 |
| 頻率 | |
| 消耗功率 | 250VA |
| 操作環境 | 溫度 15℃-35℃ |
| 濕度 RH≦70% | |
| 液晶螢幕 | 320*240 解析度圖形液晶顯示 |
|
尺寸 (W*H*D) |
1024PIN |
| 435x270x360 mm | |
| 重量 | 18Kg |

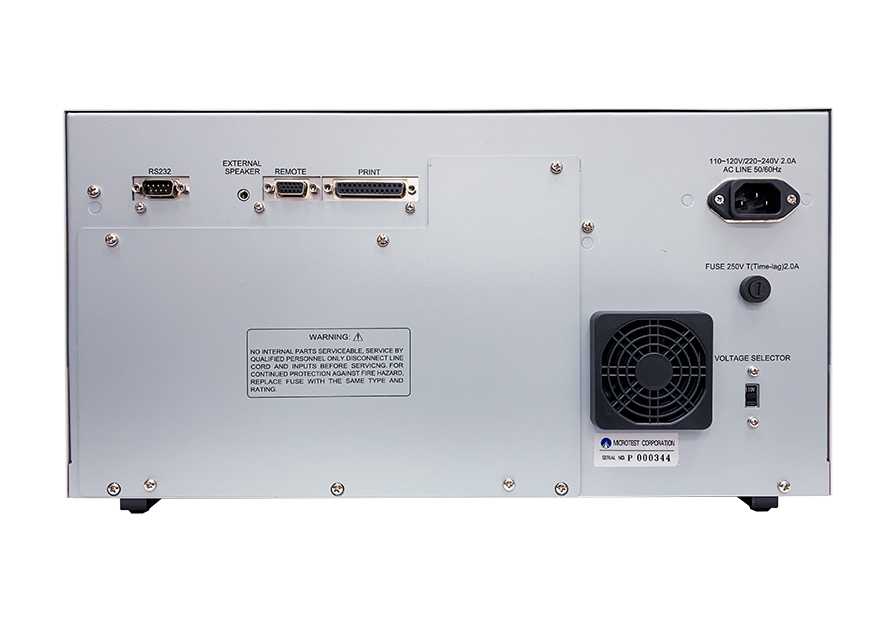

| 介面 | RS-232, USB Host, Print, Remote |
