認識超聲波原理

• 超聲波是一種機械波，頻率在20kHz以上的特殊聲波
• 此聲波具備折射、反射、干涉等物理特性

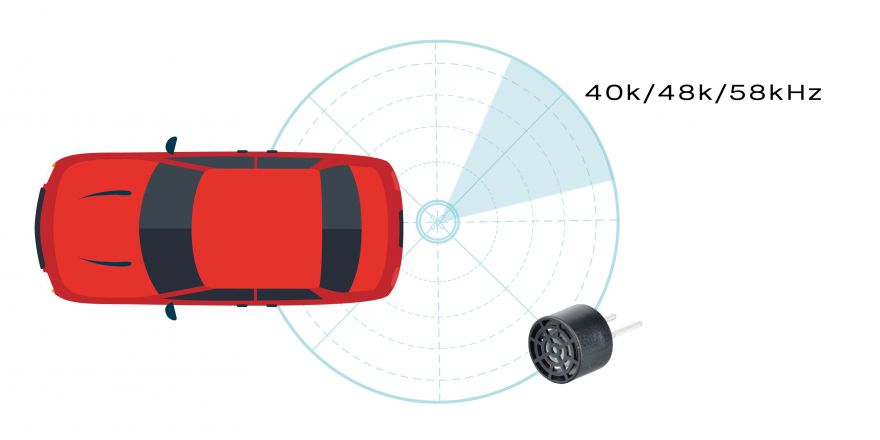

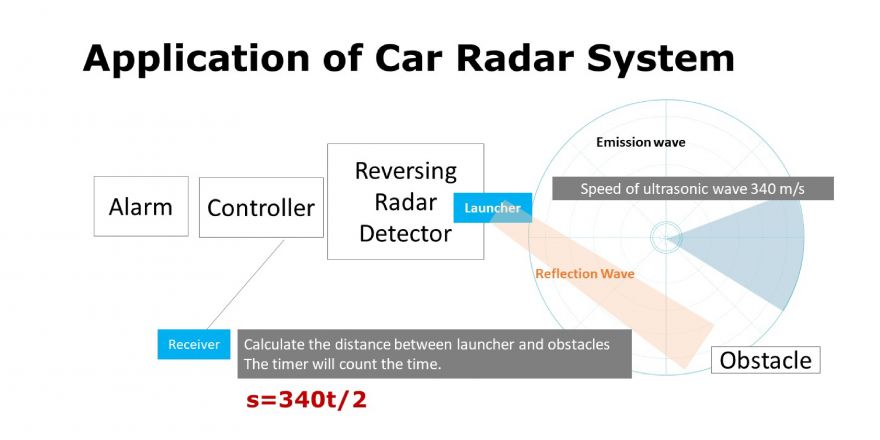

• 應用於超聲波測距感測器上，可利用發射裝置向外發出聲波，等到接收收到聲波的這段時間差計算距離的長遠

大多的壓電元件都會與某一電子線路連接，我們可以利用壓電元件的等效電路模型來模擬它的機電振動特性

→並聯方式檢視壓電元件的等效電路

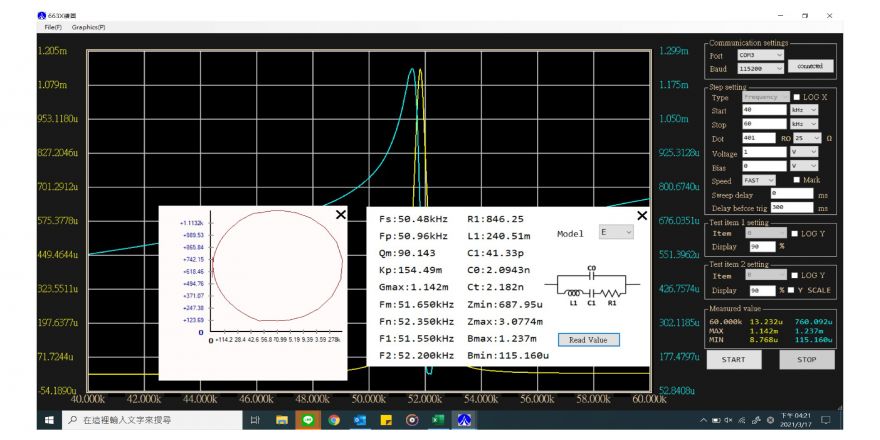

→我們可以利用交流電路的複數符號，評定壓電元件的諧振阻抗特性 (阻抗特性隨著頻率而變化)

• 電路中的總阻抗 Z = U / I
• 電路中的總導納 Y = I / U

• 測量元件的導納 = 測量阻抗

→C0為靜態電容 (當壓電元件處於靜態時，我們忽略電損耗則可當做是一靜態電容C0)

→當壓電元件處於振動並輻射能量時，還存在與靜態電容C0並聯一起的動態阻抗，來自元件振動過程中其彈性與慣性與周圍介質對振動部份的反作用

• R1  動態阻抗-電阻
• L1   動態阻抗-電感
• C1  動態阻抗-電容
