MLCC測試解決方案｜ALC量測C值不失手

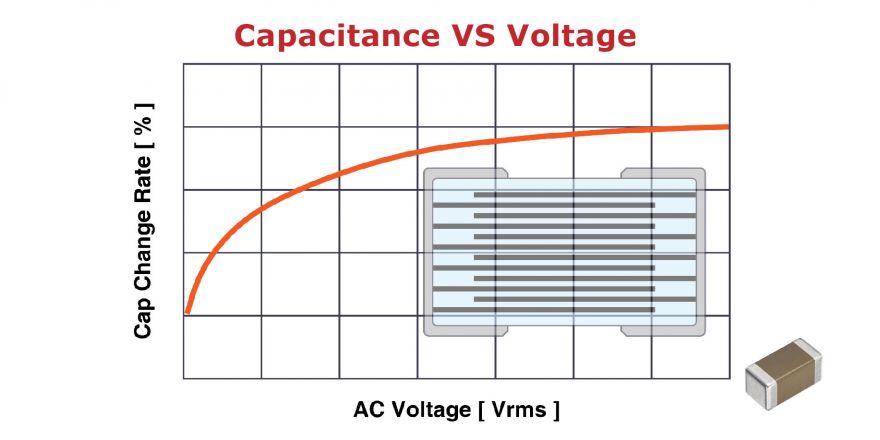

MLCC｜Class 2 材料特性在低壓呈現非線性現象

使用AC電壓準位量測技術，C值更準確

由於MLCC在材料上採用高介電系數絕緣材料，因此在低壓範圍會呈現非線性現象，導致量測得到的電容量會隨著施加於電容器的電壓不同有所差異，法規(JIS C 5101-1-1998)對於測試訊號有訂定規範

通常我們會使用LCR Meter進行MLCC電容值量測，由於一般LCR Meter儀器在輸出電壓訊號時會受到限流電阻影響導致分壓情況，往往會遇到測量值與產品規格書上的標稱電容量不相符的情況。



MLCC｜Class 2 材料特性在低壓呈現非線性現象

使用AC電壓準位量測技術，C值更準確

由於MLCC在材料上採用高介電系數絕緣材料，因此在低壓範圍會呈現非線性現象，導致量測得到的電容量會隨著施加於電容器的電壓不同有所差異，法規(JIS C 5101-1-1998)對於測試訊號有訂定規範

通常我們會使用LCR Meter進行MLCC電容值量測，由於一般LCR Meter儀器在輸出電壓訊號時會受到限流電阻影響導致分壓情況，往往會遇到測量值與產品規格書上的標稱電容量不相符的情況。



建議使用LCR Meter有支援自動電平控制功能，(Automatic Level Control)，在測試電路中加入的穩定電平的電路，從而自動糾正偏移的電平回到使用者所設定的電壓訊號值。

以實測10uF-MLCC為例

當LCR Meter沒有提供穩定的AC電壓準位下，量測到的電容值偏低(7.85uF)

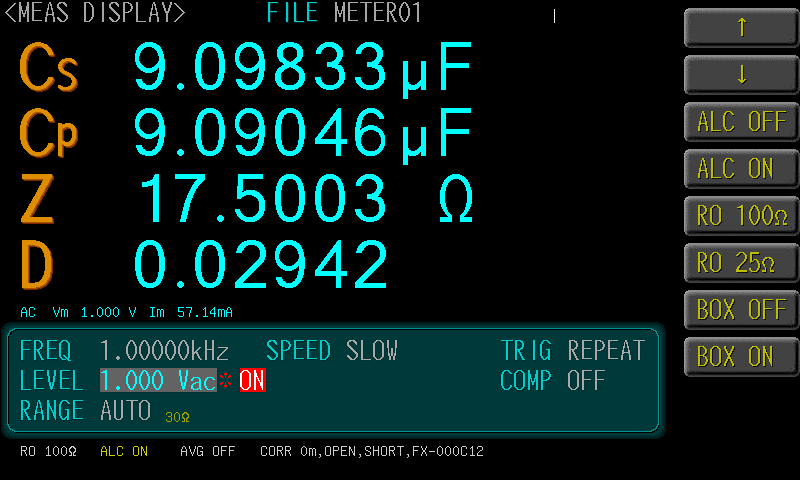

使用MICROTEST 6632阻抗分析儀搭載FX-LR0001AC電壓準位補償治具

精準量測到電容值接近於10uF

MLCC｜測試解決方案

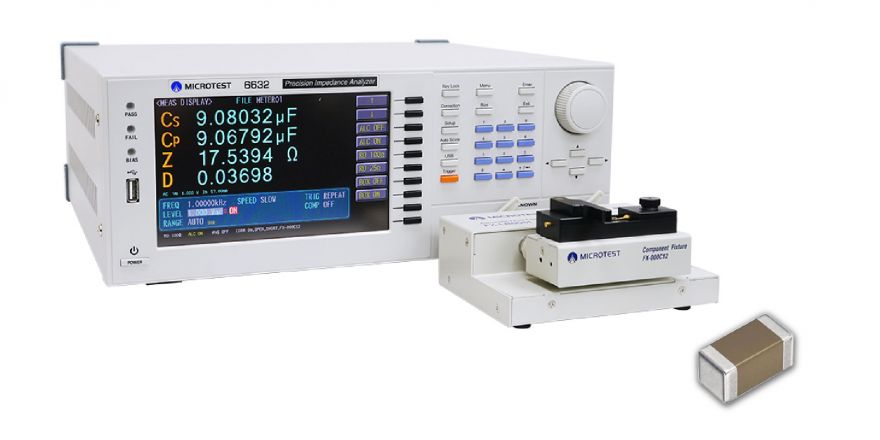

儀器 6632阻抗分析儀/6630 LCR測試儀

選購

FX-LR0001 AC電壓準位補償治具

FX-000C12 SMD元件測試治具

ALC ON (支援AC電壓準位補償)

  • 量測頻率 100Hz-100kHz
  • 輸出電壓(ALC ON)：AC 0.1-1Vrms
  • 輸出電流(最大)：0.15A
  • 輸出阻抗(ALC + BOX ON)：10Ω
  • 輸出阻抗(ALC + BOX OFF)：25Ω/100Ω
  • 待測物尺寸：≤ 7mm

MLCC｜測試解決方案

儀器 6632阻抗分析儀/6630 LCR測試儀

選購

FX-LR0001 AC電壓準位補償治具

FX-000C12 SMD元件測試治具

ALC ON (支援AC電壓準位補償)

  • 量測頻率 100Hz-100kHz
  • 輸出電壓(ALC ON)：AC 0.1-1Vrms
  • 輸出電流(最大)：0.15A
  • 輸出阻抗(ALC + BOX ON)：10Ω
  • 輸出阻抗(ALC + BOX OFF)：25Ω/100Ω
  • 待測物尺寸：≤ 7mm
