ＤCバイアス 測定治具

DＣ バイアス試験
ＤCバイアス 測定治具
All Products
コンポネント試験用治具 材料試験用治具 安全規格試験用治具 トランス試験用治具 ケーブル試験用治具 モーター試験用治具 ＤCバイアス 測定治具
FX-LR0004 External DC Bias Box
FX-LR0004 External DC Bias Box

  • 対象モデル： 6363~6367/6632/6621/6630
  • 周波数範囲：40Hz~20MHz
  • 最大定格電圧： DC ±40V
  • 動作温度： 0° C to 55° C
Inquiry Compare
FX-LR0005 External DC Bias Current Box
FX-LR0005 External DC Bias Current Box

  • 対象モデル： 6363~6367/6632/6621/6630
  • 周波数範囲：40Hz~3MHz
  • 定格電圧： DC ±40V
  • 動作温度：0° C to 55° C
Inquiry Compare

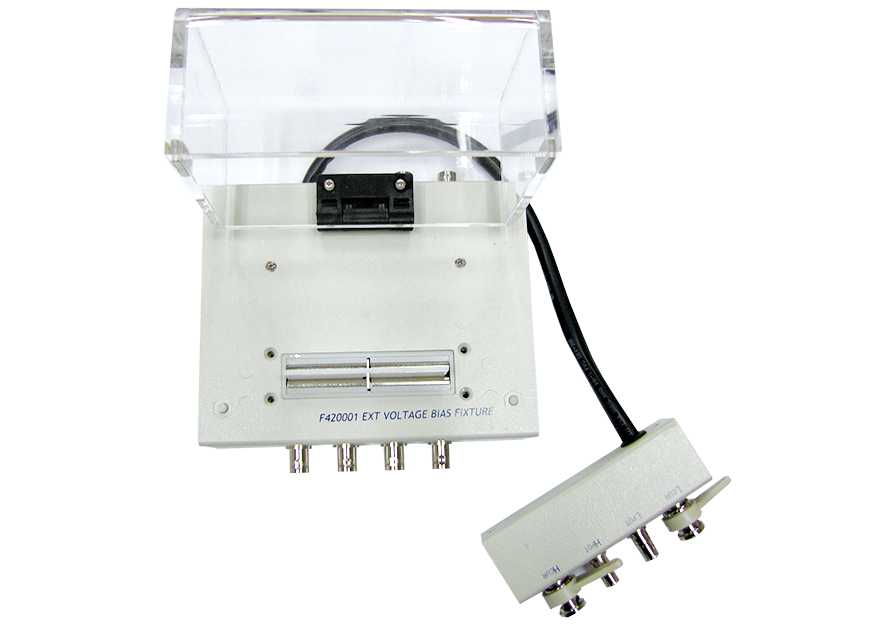

F420001 ＤCバイアス 測定治具
F420001 ＤCバイアス 測定治具

  • ターミナルコネクター：4端子ペア、BNC
  • DUT接続：4端子
  • 寸法 (約)：150x97x145mm (W/H/D)
  • 重量（約）： 829g
  • 対応モデル： 6632、6630
  • 周波数：DC to 1MHz
  • 最大電圧： ±200V ピーク最大(AC+DC)
  • 動作温度範囲： 0°C to 55°C
  • DUT サイズ：Max.63mm、Min.3mm
Inquiry Compare
F420003 ＤCバイアス 測定治具
F420003 ＤCバイアス 測定治具

  • ターミナルコネクター：4端子ペア、BNC
  • DUT 接続：4端子
  • 対応モデル： 6632、6630
  • 周波数：DC to 1MHz
  • 最大電圧： ±40V ピーク最大(AC+DC)
  • 動作温度範囲： 0°C to 55°C
Inquiry Compare
F420006 ＤCバイアス 測定治具
F420006 ＤCバイアス 測定治具

  • ターミナルコネクター：4端子ペア、BNC
  • DUT 接続：2端子
  • 寸法 (約)：180x150x115mm (W/H/D)
  • 対応モデル： 6632、6630
  • 周波数：DC to 1MHz
  • 最大電圧： ±2000Vピーク最大(AC+DC)
  • 動作温度範囲： 0°C to 55°C
Inquiry Compare

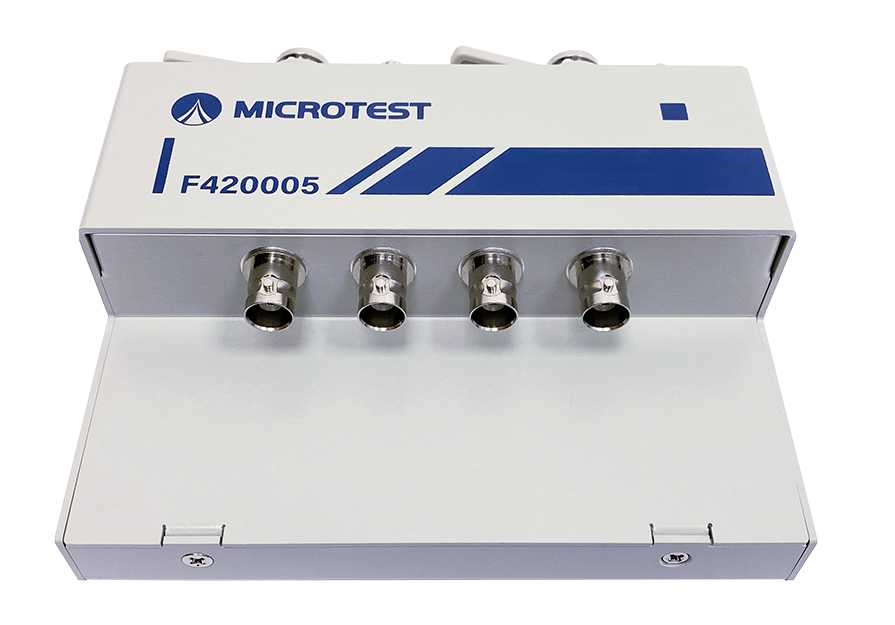

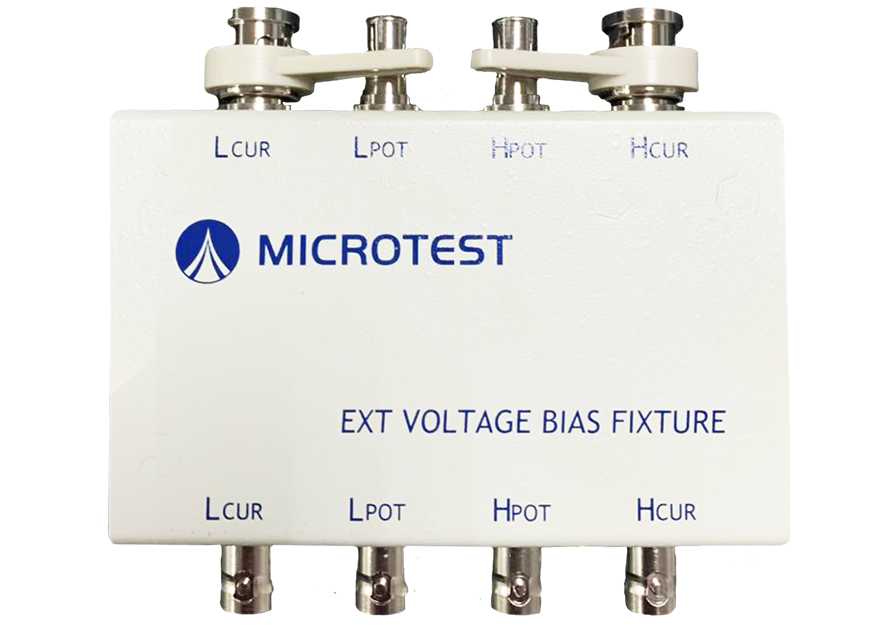

F420005 External Voltage Bias Fixture
F420005 External Voltage Bias Fixture

  • 端子コネクタ：4ターミナルペア、BNC
  • DUT 接続：4端子
  • 寸法（約）：145x102x46mm(W/H/D)
  • 質量（約）：396g
  • 対応モデル： 6632
  • 周波数：≤ 30 MHz
  • DC Bias Voltage/Current： ±40V / 100mA
  • 動作温度範囲： 10° C to 40° C
Inquiry Compare
