インピーダンスアナライザ

MICROTEST 6632/6632Sシリーズ は自動バランスブリッジ測定技術を提供します。試験周波数は10Hz-50MHzです。メーター・モードとスイープ解析モードをサポートし、測定結果をデジタルまたはグラフ形式で表示可能です。3素子/4素子インピーダンス解析のための等価回路解析オプションできます。LAN/USBホスト/USBデバイス/GPIB/RS-232通信インターフェイスに対応します。自動化装置またはヒューマン・マシン・インターフェース（PLC）を装備可能です。
インピーダンスアナライザ
All Products
インピーダンスアナライザ コンデンサアナライザー LCR試験機 DＣ バイアス試験システム

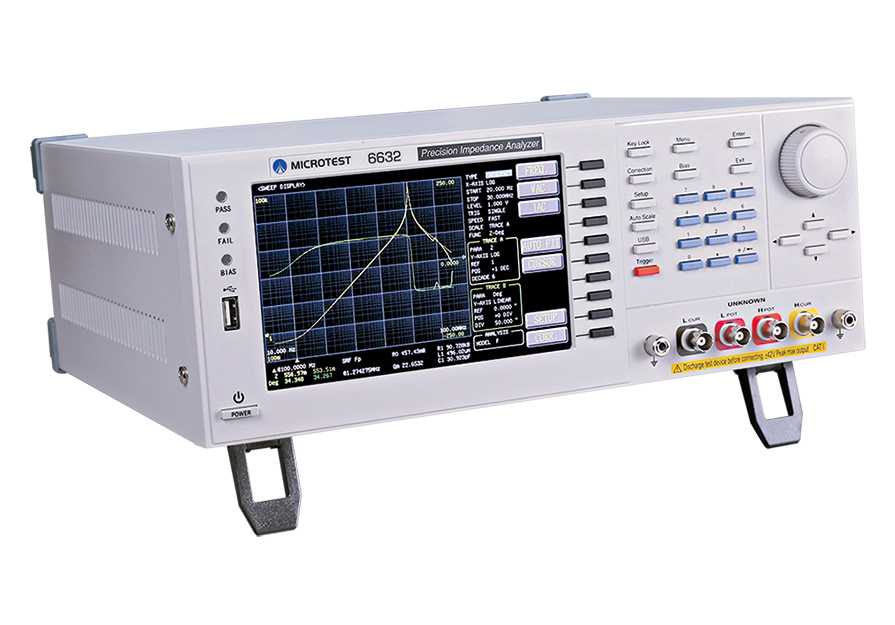

インピーダンスアナライザ 6632シリーズ|1/3/5/10/20/30/50MHz
インピーダンスアナライザ 6632シリーズ
1/3/5/10/20/30/50MHz

  • 測定周波数範囲：10Hz-50MHz
  • 内蔵ＤCバイアス試験(±12V)
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.08％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能
  • オプションのDCバイアステストボックスF420006（±2000Vをサポート）
  • 高出力コンポーネントの磁気飽和分析には6243（DCバイアス電流320A）を搭載可能
MICROTEST 6632インピーダンスアナライザは、10Hz〜50MHzの広範囲な周波数で、部品や材料のインピーダンス特性を測定することができます。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（導納）、θ（位相角）、X（リアクタンス）、R（直列および並列抵抗）、G（導電率）、B（電納）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（相対誘電率）、μr（相対透磁率）が含まれます。 Meterモードとスイープ解析モードをサポートしており、測定結果は数値またはグラフで表示されます。また、LAN/USB Host/USB Device/GPIB/RS-232の通信インターフェースに対応しており、オートメーション機器やHMI（PLC）との連携も可能です。
Inquiry Compare
インピーダンスアナライザ 6632Sシリーズ|1/3/5/10/20/30/50MHz
インピーダンスアナライザ 6632Sシリーズ
1/3/5/10/20/30/50MHz

  • 測定周波数範囲：10Hz-50MHz
  • 内蔵ＤCバイアス試験(±12V)
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • 等価回路分析機能
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.08％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能
  • オプションのDCバイアステストボックスF420006（±2000Vをサポート）
  • 高出力コンポーネントの磁気飽和分析には6243（DCバイアス電流320A）を搭載可能。
MICROTEST 6632Sインピーダンスアナライザは、10Hz～50MHzの広帯域にわたり、電子部品や材料のインピーダンス特性を高精度で測定します。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（アドミタンス）、θ（位相角）、X（リアクタンス）、R（直列/並列抵抗）、G（コンダクタンス）、B（サセプタンス）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（比誘電率）、μr（比透磁率）が含まれます。 Meterモードおよびスイープ解析モードに対応しており、測定結果は数値またはグラフで表示されます。また、等価回路解析（Equivalent Circuit Analysis）に対応し、3要素または4要素によるインピーダンス解析も可能です。 通信インターフェースはLAN、USB Host、USB Device、GPIB、RS-232に対応しており、自動化設備やPLCとの連携も容易に行えます。
