LCRメータ/インピーダンスアナライザ

MICROTEST LCR/インピーダンスアナライザは、受動部品（インダクタ/コンデンサ/抵抗）に電気特性評価ソリューションを提供します。インダクタンス、キャパシタンス、抵抗、品質係数、損失係数、インピーダンスなどのパラメータを試験できます。

インピーダンスアナライザ6632/6632Sシリーズは試験周波数10Hz-50MHzです。スイープ解析、マルチステップリスト、メーターモード測定、内蔵の誘電率 εrおよびオンボードで測定された透磁率係数μrを提供します。6632Sは7つの等価回路モデル解析をサポートしています。研究開発/教育部門は、寄生素子のインピーダンス特性への影響をより迅速かつ正確に理解することができます。

LCRテスターには、高周波用の6630シリーズ（1M/3M/5M/10M/20M/30M/50MHz）と、基本的な6360シリーズ（20k/100k/500k/1MHz）があります。6630シリーズはLCRテスターのベストチョイスです。高速生産におけるインダクタの自動ラインテストを満足させることができる。一般的な品質保証の受入検査では、IQCは6360シリーズを選択することができます。

LCRメーター/インピーダンスアナライザは、DCバイアス電流源を搭載して、インダクタが動作中に電流の影響を受けて発生する磁気飽和の変化を分析できます。6632/6632S+および6350+シリーズの直流バイアス電流源テストシステムを提供し、インダクタの磁気飽和電流(Isat)と温度上昇電流(Irms)を分析・検証します。
LCRメータ/インピーダンスアナライザ
すべての製品
インピーダンスアナライザ コンデンサアナライザー LCR試験機 DＣ バイアス試験システム

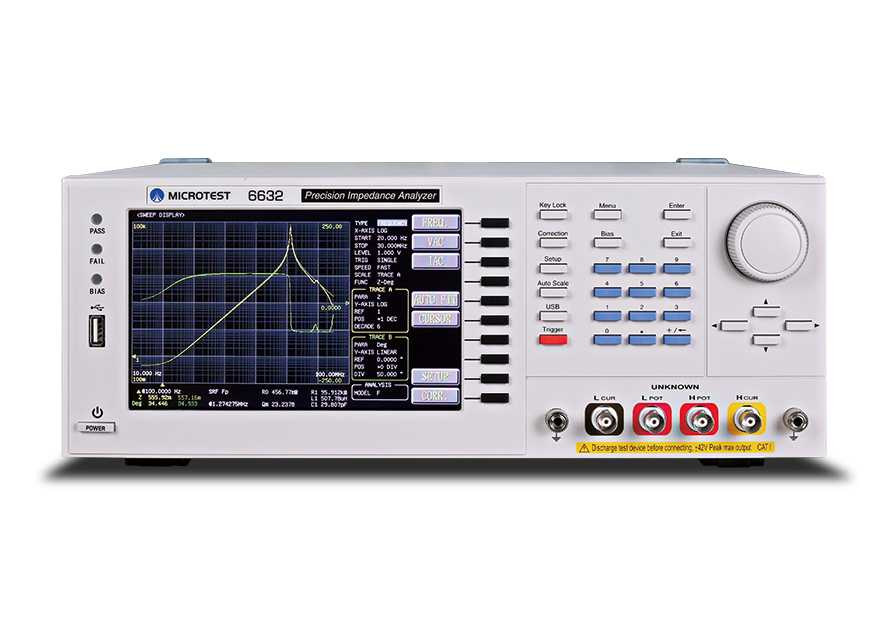

インピーダンスアナライザ 6632シリーズ|1/3/5/10/20/30/50MHz
インピーダンスアナライザ 6632シリーズ
1/3/5/10/20/30/50MHz

  • 測定周波数範囲：10Hz-50MHz
  • 内蔵ＤCバイアス試験(±12V)
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.08％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能
  • オプションのDCバイアステストボックスF420006（±2000Vをサポート）
  • 高出力コンポーネントの磁気飽和分析には6243（DCバイアス電流320A）を搭載可能
MICROTEST 6632インピーダンスアナライザは、10Hz〜50MHzの広範囲な周波数で、部品や材料のインピーダンス特性を測定することができます。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（導納）、θ（位相角）、X（リアクタンス）、R（直列および並列抵抗）、G（導電率）、B（電納）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（相対誘電率）、μr（相対透磁率）が含まれます。 Meterモードとスイープ解析モードをサポートしており、測定結果は数値またはグラフで表示されます。また、LAN/USB Host/USB Device/GPIB/RS-232の通信インターフェースに対応しており、オートメーション機器やHMI（PLC）との連携も可能です。
お問い合わせ 比較
コンデンサアナライザー 6632C |10MHz
コンデンサアナライザー 6632C
10MHz
  • 周波数範囲: DC, 10Hz to 10MHz
  • 基本精度：最大±0.08%（代表値±0.05%）
  • 自動レベル制御（ALC）機能搭載
  • 等価直列抵抗（ESR）測定機能内蔵
  • ±12V DCバイアス電圧内蔵
  • 出力インピーダンス：25Ω／100Ω 切替可能
  • メーターモード、リストモード、スイープモード対応
  • 超高速測定：< 3ms
  • オープン／ショート／ロード補正機能
  • コンパレータ機能
  • BIN 分類機能
  • 誘電率（εr）測定機能内蔵
MICROTEST 6632Cは、10Hzから10MHzまでの周波数範囲においてコンデンサのESR測定に対応しており、広帯域での性能評価を可能にします。
メーターモードでは、ESRのリアルタイム測定が可能です。
スイープモードでは、周波数に対するインピーダンス（Z）および位相（θ）を解析し、自己共振周波数（SRF）を特定することで、高周波領域における特性を明らかにします。 内蔵の±12V DCバイアス機能により、バイアススイープを直接実行し、迅速なC-Vカーブのプロットが可能です。
また、誘電率（εr）測定機能を搭載しており、誘電体パラメータの解析を効率化します。
研究開発および生産試験のいずれにも最適な装置です。
お問い合わせ 比較
インピーダンスアナライザ 6632Sシリーズ|1/3/5/10/20/30/50MHz
インピーダンスアナライザ 6632Sシリーズ
1/3/5/10/20/30/50MHz

  • 測定周波数範囲：10Hz-50MHz
  • 内蔵ＤCバイアス試験(±12V)
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • 等価回路分析機能
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.08％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能
  • オプションのDCバイアステストボックスF420006（±2000Vをサポート）
  • 高出力コンポーネントの磁気飽和分析には6243（DCバイアス電流320A）を搭載可能。
MICROTEST 6632Sインピーダンスアナライザは、10Hz～50MHzの広帯域にわたり、電子部品や材料のインピーダンス特性を高精度で測定します。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（アドミタンス）、θ（位相角）、X（リアクタンス）、R（直列/並列抵抗）、G（コンダクタンス）、B（サセプタンス）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（比誘電率）、μr（比透磁率）が含まれます。 Meterモードおよびスイープ解析モードに対応しており、測定結果は数値またはグラフで表示されます。また、等価回路解析（Equivalent Circuit Analysis）に対応し、3要素または4要素によるインピーダンス解析も可能です。 通信インターフェースはLAN、USB Host、USB Device、GPIB、RS-232に対応しており、自動化設備やPLCとの連携も容易に行えます。
お問い合わせ 比較
LCRメータ6630シリーズ|1/3/5/10/20/30/50MHz
LCRメータ6630シリーズ
1/3/5/10/20/30/50MHz

  • 測定周波数範囲：10Hz-50MHz
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.05％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能
MICROTEST 6630 LCR試験機は、10Hz〜50MHzの広範囲な周波数で、部品や材料のインピーダンス特性を測定することができます。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（導納）、θ（位相角）、X（リアクタンス）、R（直列および並列抵抗）、G（導電率）、B（電納）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（相対誘電率）、μr（相対透磁率）が含まれます。 最高で3mSの高速測定速度を誇り、インダクタンスの自動テストに最適な選択肢となります。また、LAN/USB Host/USB Device/RS-232の通信インターフェースに対応しており、オートメーション機器やHMI（PLC）との連携も可能です。
お問い合わせ 比較
LCR メータ 6621 Series|1/3/5/10/20/30MHz
LCR メータ 6621 Series
1/3/5/10/20/30MHz

  • 周波数範囲：DC、10Hz～1/3/5/10/20/30MHz
  • 出力インピーダンス：25Ω／100Ω（切替可能）
  • 超高速測定：<3ms
  • 基本精度：最大 ±0.05%
  • 自動レベル制御（ALC）機能搭載
  • オープン／ショート／ロード補正機能
  • 内蔵DCバイアス電圧：±12V（オプション OP-662102）
  • 外部DCバイアス電流源対応（オプション 6621+ シリーズ）
  • メーターモードおよびリストモード対応
  • 最大4項目の測定パラメータ同時表示
  • AC/DC同時測定対応
  • コンパレータ機能およびハンドラBIN分類機能搭載
  • 通信インターフェース：RS-232／Handler／LAN／USBホスト／USBデバイス対応
  • GPIBインターフェース対応（オプション OP-662101）
  • USB経由で設定ファイル、測定データ、スクリーンショット保存可能
  • PCソフトウェアに対応
MICROTEST 6621 LCRメータは、10Hz〜30MHzの広い周波数範囲で、電子部品や材料のインピーダンス特性を測定することができます。 測定可能なパラメータは以下の通りです：
|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C。 REMOTE、Handler、LAN、USBホスト、USBデバイス、GPIB、RS-232などの通信インターフェースに対応しており、自動化装置やヒューマンマシンインターフェース（PLC）との連携も可能です。
お問い合わせ 比較
LCRメータ6360シリーズ|6363/6364/6365/6366/6367
LCRメータ6360シリーズ
6363/6364/6365/6366/6367

  • 周波数の測定は最大で1MHz
  • 出力インピーダンスは100Ωです。
  • オープン／ショット校正機能
  • メーターモード
  • マルチステップの試験
  • 7インチカラー画面があり、同時に4セットのパラメーターが表示可能です。
  • コンパレータ機能
  • 基本インピーダンス測定精度±0.05％です。
  • 設定ファイルにはUSBでアクセスできます。
  • テストデータ、スクリーンショットテスト画面を保存可能です。
  • PCLinkソフトウェアは、オンライン周波数掃引分析が購入できます。
  • RS-232、Handler、LAN、USB Host
MICROTEST 6360シリーズは、20k/100k/500k/1MHzの測定周波数範囲を提供し、測定パラメータには|Z|(インピーダンス)、|Y|(アドミタンス)、θ(位相角)、X(リアクタンス)、R(直列および並列抵抗)、G(導電率)、B(アドミタンス)、L(インダクタンス)、D(損失係数)、Q(品質係数)、DCR(直流抵抗)、C(キャパシタンス)が含まれます。 RS-232、ハンドラー、LAN、USBホスト、ハンドラーの通信インターフェースをサポートしており、USBを通じてテスト画面とデータを保存できます。オプションでPC接続ソフトウェアを選択すると、スイープ解析機能もサポートされ、基本的な部品インピーダンス測定の最適な選択肢です。
お問い合わせ 比較
LCRメータ6365A/6367A|電気化学インピーダンスに適用
LCRメータ6365A/6367A
電気化学インピーダンスに適用

  • 測定周波数レンジは0.1Hz-200k/1MHzHzです。
  • 出力インピーダンスは100Ωです。
  • オープン／ショット校正機能
  • メーターモード
  • マルチステップの試験
  • 7インチカラー画面があり、同時に4セットのパラメーターが表示可能です。
  • コンパレータ機能
  • 基本インピーダンス測定精度±0.05％です。
  • 設定ファイルにはUSBでアクセスできます。
  • テストデータ、スクリーンショットテスト画面を保存可能です。
  • PCLinkソフトウェアは、オンライン周波数掃引分析が購入できます。
  • RS-232、Handler、LAN、USB Host
MICROTEST 6365A / 6367A LCRテスターは、0.1Hz〜200kHz / 1MHzの測定周波数を提供し、電気化学インピーダンス測定やバッテリー材料の評価にも対応可能です。
超低周波数である0.1Hzからの測定を実現し、測定可能なパラメータには以下が含まれます：
|Z|（インピーダンス）、|Y|（アドミタンス）、θ（位相角）、X（リアクタンス）、R（直列・並列抵抗）、G（コンダクタンス）、B（サセプタンス）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）。 RS-232、ハンドラー、LAN、USBホストなどの通信インターフェースをサポートし、USB経由で測定画面やデータの保存が可能です。
さらに、オプションのPCリンクソフトウェアを使用することで、スイープ解析機能にも対応できます。
お問い合わせ 比較
DCバイアステストシステム|6632+シリーズ
DCバイアステストシステム
6632+シリーズ

  • 周波数100Hz-3MHz/10MHz/30MHz
  • 最大DCバイアスは640Aをサポートしています。(6243H)
  • 透磁率測定（μr）を内蔵しています。
  • 磁気飽和電流曲線のプロットを分析できます。
  • 温度上昇電流曲線のプロットを分析できます。
  • DCR測定機能
  • 長期間で最大出力をできます。
  • 出力インピーダンス（25Ω/100Ω切り替え可能）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。
  • USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。
DCバイアス電流源テストシステムは、インピーダンスアナライザ6632に搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
お問い合わせ 比較
DCバイアステストシステム|6632S+シリーズ
DCバイアステストシステム
6632S+シリーズ

  • 周波数100Hz-3MHz/10MHz/30MHz
  • 最大DCバイアスは640Aをサポートしています。(6243H)
  • 等価回路分析機能
  • 透磁率測定（μr）を内蔵しています。
  • 磁気飽和電流曲線のプロットを分析できます。
  • 温度上昇電流曲線のプロットを分析できます。
  • DCR測定機能
  • 長期間で最大出力をできます。
  • 出力インピーダンス（25Ω/100Ω切り替え可能）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）
  • メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。
  • USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。
DCバイアス電流源テストシステムは、インピーダンスアナライザ6632Sに搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
お問い合わせ 比較
