MICROTEST 6365A / 6367A LCRテスターは、0.1Hz〜200kHz / 1MHzの測定周波数を提供し、電気化学インピーダンス測定やバッテリー材料の評価にも対応可能です。
超低周波数である0.1Hzからの測定を実現し、測定可能なパラメータには以下が含まれます：
|Z|（インピーダンス）、|Y|（アドミタンス）、θ（位相角）、X（リアクタンス）、R（直列・並列抵抗）、G（コンダクタンス）、B（サセプタンス）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）。
RS-232、ハンドラー、LAN、USBホストなどの通信インターフェースをサポートし、USB経由で測定画面やデータの保存が可能です。
さらに、オプションのPCリンクソフトウェアを使用することで、スイープ解析機能にも対応できます。
タイプ
| 型名 | 6365A / 6367A | |||||
| 周波数 |
0.1Hz-200kHz (6365A) 0.1Hz-1MHz (6367A) |
|||||
仕様
| 周波数設定 | 連続性 | |
| 周波数出力確度 | ±0.01% | |
| 周波数分解能 | 5 Digits | |
| 基本確度 | ±0.05% | |
| ACドライブレベル | 試験信号電圧レベル |
10mV - 2Vrms |
| 最小電圧分解能 | 1mV | |
| DC ドライブレベル | 試験信号電圧レベル | 10mV - 2V |
| 最小電圧分解能 | 1mV | |
| 出力インピーダンス | 100Ω | |
| 測定モード | メーターモード, リストモード | |
| 測定パラメータ |
|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C |
|
| 測定スピード | AC / DC test speed Max. 8mS | |
測定パラメータ
| パラメータ | レンジ |
| |Z| | 0.001mΩ - 99.999MΩ |
| R, X | 0.001mΩ - 99.999MΩ |
| |Y| | 0.1nS - 99.999S |
| G, B | 0.1nS - 99.999S |
| θ | ±0.001 ~ ±180.000deg |
| Cs, Cp | 0.01pF - 9.9999F |
| Ls, Lp | 0.1nH - 99.999KH |
| D | 0.00001 - 9.9999 |
| Q | 0.1 - 9999.9 |
| Δ | -9999% - 9999% |
| Rdc（直流抵抗） | 0.001mΩ - 99.999MΩ |
システム
| 測定回路 | 直列／並列 |
| 補正 | 開放回路／短絡回路 |
| 標識 | PASS/FAIL |
| テストレンジ | Automatic/Lock |
| BIN | ● |
| リストモード | 8 sets |
| 内蔵ストレージ | 128 sets |
| USBホストストレージ | LCR setting documents, list mode setting document |
| トリガモード | Auto, manual, RS-232, Handler |
| 電源 | 電圧：98-132Vac or 195-264Vac (Switchable) |
| 周波数：47-63Hz | |
| 消費電力 | 30VA |
| 環境条件 | 温度：10℃-40℃ |
| 湿度：20-90%RH | |
| 寸法 | 358x148x343 mm (W*H*D) |
| 質量 | 3 Kg |

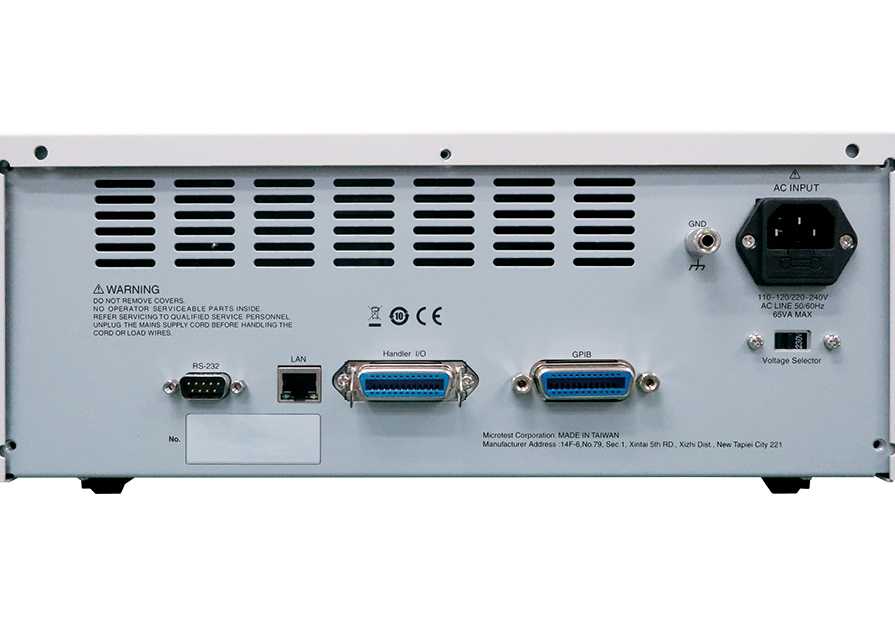

| インターフェース | RS-232、Handler、LAN、USB Host |
| 表示 | Color Screen, 7" TFT (800*480) |
通信インターフェースの標準化の動向に対応するため、025年7月1日より、6630および6360シリーズでは、標準装備のGPIBインターフェースを廃止いたします。
ユーザーの皆様には、LAN、USB、RS-232など、標準装備されている他のインターフェースによる制御方法のご検討を、事前にお願いいたします。
本変更により、一部のお客様にはご不便をおかけする場合がございますが、何卒ご理解とご協力を賜りますようお願い申し上げます。
オプションのPCリンクソフトウェアを使用することで、周波数スイープカーブ解析機能に対応し、学校の基礎実験室における低周波部品の電気インピーダンス測定ニーズに応えます。
最大8ステップまで設定可能な多段リストテスト機能に対応しています。
800×400解像度の7インチ大型カラーディスプレイを搭載し、最大4項目の測定パラメータを同時に表示可能です。
R・L・C部品の受入検査に最適な選択肢として、6365シリーズLCRメーターは、IQC担当者に高速かつ高精度な検査ソリューションを提供します。
受入検査の際には、多段リストテスト機能を活用することで検査効率を向上させることができ、USBホスト経由でテスト画面のキャプチャや測定データの保存（多段リストモード時）も可能です。
さらに、MICROTESTはSMDタイプやケルビンクリップなど、さまざまな部品に対応する豊富な測定治具を提供し、多様な測定ニーズに対応します。
標準付属品
| 電源コード | |
| ケルビンクリップリード (F423906A) |  |
オプション付属品
| PCリンクソフトウェア | |
| DIPテストフィクスチャ(F423503) |  |
| DIPテストフィクスチャ(F423504) |  |
| SMDテストフィクスチャ(F423905) |  |
| SMDピンセットテストリード(FX-000C11) |  |
| SMDテストフィクスチャ(FX-000C12) |  |
|
材料用テストフィクスチャ(FX-0000C9) |
 |
