DＣバイアス試験システム

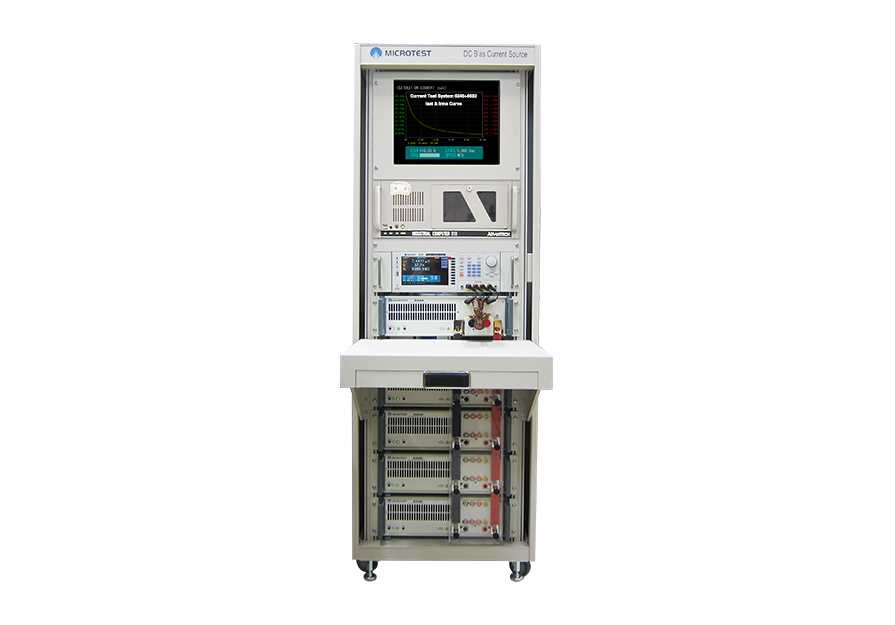

MICROTEST DCバイアスソーステストシステムは、磁気飽和電流（Isat）と温度上昇電流（Irms）を測定し、磁気部品をテストするための最適なソリューションを提供します。デスクトップ・ユニットとしても、ラックに組み込むことも可能で、PC接続ソフトウェアもサポートしています。

6632+シリーズは、インピーダンスアナライザと一体化され、100Hz-30MHz/10MHz/3MHzの周波数範囲を持ち、最大出力電流640A/320A/120AのDCバイアス電流源を内蔵しています。

6350+シリーズは、LCRメータを内蔵し、周波数特性100Hz-500kHz/200kHz、最大出力電流640A/320A/120AのDCバイアス電流源です。

DＣバイアス試験システム

DＣバイアス試験システム DCバイアス電流ソース

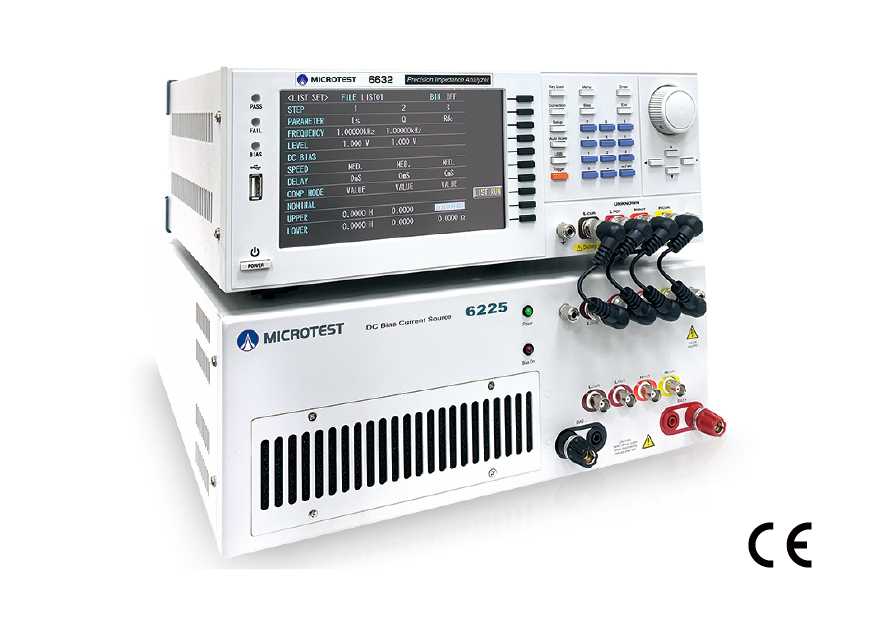

DCバイアステストシステム 6632+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632に搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
Inquiry Compare

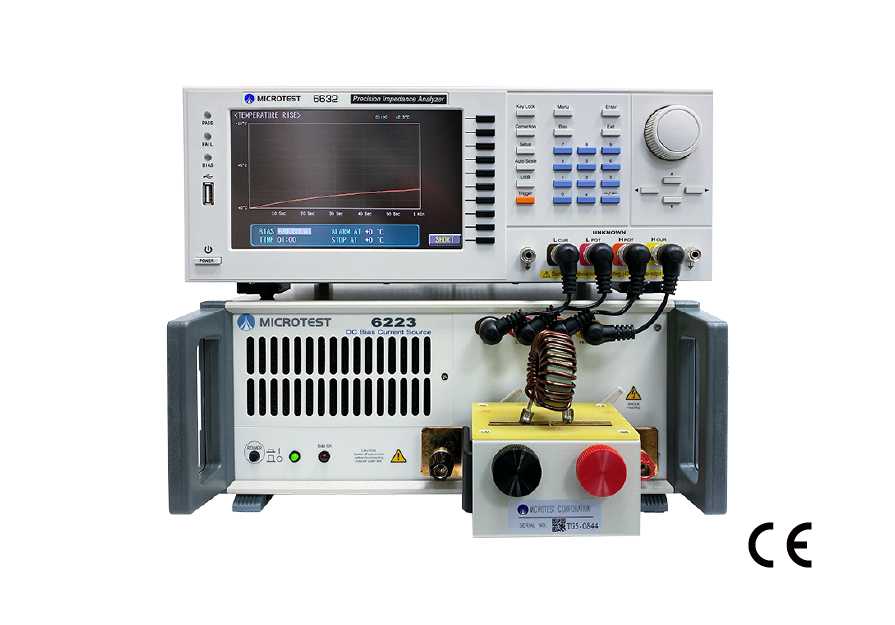

DCバイアステストシステム 6632S+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 等価回路分析機能透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632Sに搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
Inquiry Compare

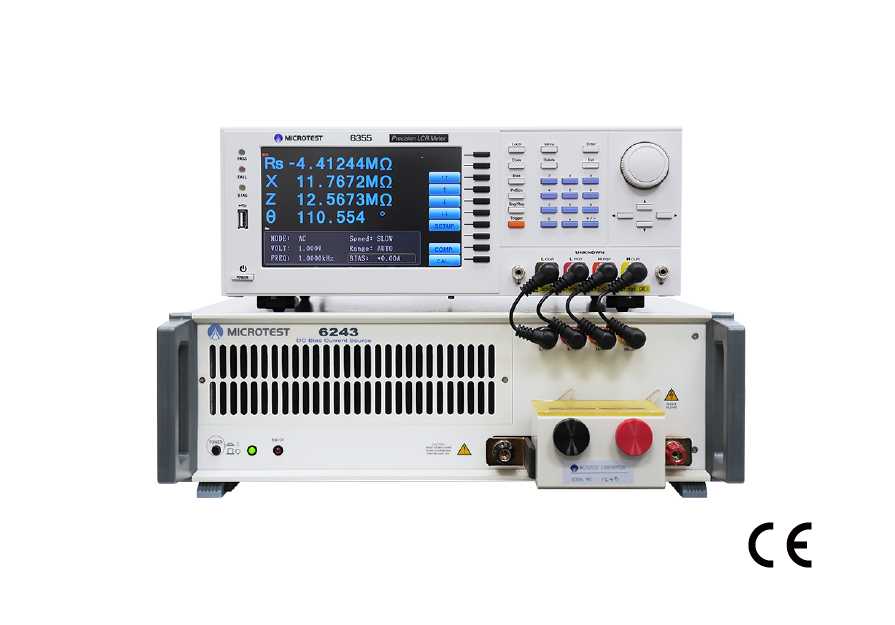

DCバイアステストシステム 6350+シリーズ
周波数100Hz-200kHz/500kHz 最大DCバイアスは640A/320A/120Aをサポートしています。 DCR測定機能長期間で最大出力をできます。出力インピーダンス100Ω メーター測定モード/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、LCRテストメーターにDCバイアス電流源を搭載し、インダクタ、コイル、フェライト、鉄コアなどの飽和特性を分析することができます。このシステムは、磁性部品の重要な指標である磁気飽和電流（Isat）の正確な検証が可能です。生産ラインに導入する際には、電圧メーター・モードや多段階モードを選択でき、測定結果は数値で表示されます。さらに、PC接続ソフトウェアをサポートしており、テストデータの保存やレポート分析を行うことができます。
Inquiry Compare
