DCバイアス電流ソース/試験システム

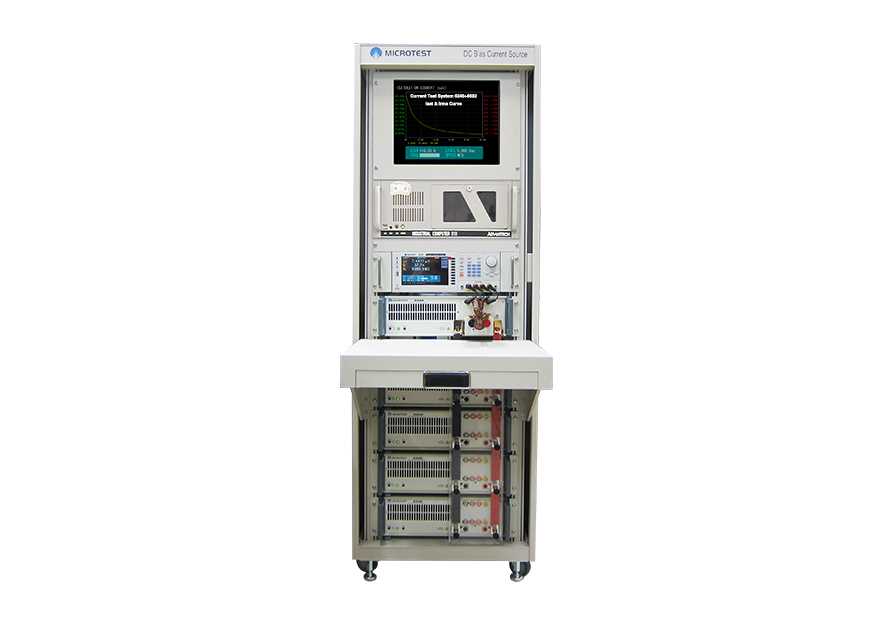

MICROTEST DCバイアス電流源/テストシステムは、磁気部品の磁気飽和電流（Isat）と温度上昇電流（Irms）を正確に検証します。LCRメーター／インピーダンスアナライザーと一体化されたDCバイアス電流源を装備し、卓上型ユニットとして、またはテストキャビネットに組み込むことができます。
操作設定とテスト結果はLCRメーター/インピーダンスアナライザーに表示され、PC接続ソフトウェアからもアクセスできます。

DCバイアス電流ソース/試験システム

すべての製品

DＣバイアス試験システム DCバイアス電流ソース


DCバイアステストシステム 6632+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632に搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
お問い合わせ比較


DCバイアステストシステム 6632S+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 等価回路分析機能透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632Sに搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
お問い合わせ比較


DCバイアステストシステム 6350+シリーズ
周波数100Hz-200kHz/500kHz 最大DCバイアスは640A/320A/120Aをサポートしています。 DCR測定機能長期間で最大出力をできます。出力インピーダンス100Ω メーター測定モード/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、LCRテストメーターにDCバイアス電流源を搭載し、インダクタ、コイル、フェライト、鉄コアなどの飽和特性を分析することができます。このシステムは、磁性部品の重要な指標である磁気飽和電流（Isat）の正確な検証が可能です。生産ラインに導入する際には、電圧メーター・モードや多段階モードを選択でき、測定結果は数値で表示されます。さらに、PC接続ソフトウェアをサポートしており、テストデータの保存やレポート分析を行うことができます。
お問い合わせ比較


DCバイアス電流ソース 6243H/6243 (40A)
最大出力DCバイアス電流640A/320Aに対応単体での輸出はDC偏流40Aです (最大640A) 最大出力を長時間継続して供給可能 LCRテスター/インピーダンスアナライザーを搭載する必要があります 6243H/6243 DCバイアス電流源は、インダクタの磁気飽和電流（Isat）と温度上昇電流（Irms）の分析を提供します。単体で40Aの電流を出力可能で、6632インピーダンスアナライザーまたは6355/6356 LCRメーターを組み合わせて使用する必要があります。周波数応答範囲は100Hz〜10MHzで、最大640A（16台）まで出力可能です。
お問い合わせ比較


DCバイアス電流ソース 6223 (20A)
最大120AのDCバイアス電流出力に対応単体出力：DCバイアス電流20A 最大出力時でも長時間連続動作が可能使用にはLCRメーターまたはインピーダンスアナライザーの接続が必要 6223 DCバイアス電流源は、インダクタの磁気飽和電流（Isat）および温度上昇電流（Irms）の測定・解析を可能にします。単体で最大20AのDC電流を出力し、6632インピーダンスアナライザー、または6355/6356 LCRメーターと組み合わせて使用します。周波数応答範囲は100Hz〜10MHzで、最大6台までのユニットを組み合わせることで最大120Aまで対応可能です。
お問い合わせ比較


DCバイアス電流ソース 6225 (20A)
最大出力DCバイアス電流20A対応単体で最大20AのDCバイアス電流を出力可能最大出力を長時間安定して維持阻抗分析器の搭載が必要 6225 DCバイアス電流源は、インダクタの飽和電流（Isat）および温度上昇電流（Irms）の分析を提供します。6632インピーダンスアナライザを搭載する必要があり、周波数応答は100Hz〜30MHz、最大出力電流は20Aです。
お問い合わせ比較


DCバイアス電流ソース 6240A (40A)
最大出力DCバイアス電流320Aをサポート単体での出力DCバイアス電流は40A 最大出力電力を長時間維持可能 LCRテスト機器/インピーダンスアナライザの搭載が必要 6240 DCバイアス電流源は、インダクタの飽和電流（Isat）および温度上昇電流（Irms）の分析を提供します。単体での出力電流は40A、6632インピーダンスアナライザを搭載する必要があり、周波数応答は100Hz〜3MHz、最大出力電流は320A（最大8台接続可能）です。
お問い合わせ比較


DCバイアス電流ソース 6220 (20A)
最大出力DCバイアス電流120Aをサポート単体での出力DCバイアス電流は20A 最大出力電力を長時間維持可能 LCRテスト機器/インピーダンスアナライザの搭載が必要 6220 DCバイアス電流源は、インダクタの飽和電流（Isat）および温度上昇電流（Irms）の分析を提供します。単体での出力電流は20A、6632インピーダンスアナライザを選択して搭載する必要があり、周波数応答は100Hz〜3MHz、最大出力電流は120A（最大6台接続可能）です。
お問い合わせ比較


DCバイアス電流ソース 6210 (10A)
最大DC偏流出力60Aに対応単台でDC偏流出力20A 最大出力を長時間維持可能インピーダンス分析計の搭載が必要 6210直流偏流源は、インダクタの磁気飽和電流（Isat）および温度上昇電流（Irms）の分析を提供します。単台で最大60Aの出力が可能で、6632インピーダンス分析計を選択して搭載する必要があります。周波数応答は100Hzから3MHzまで対応し、最大で6台接続することで、合計最大60Aの出力が可能です。
お問い合わせ比較
