モーター試験機

モーターコイルの中間品に高、低圧の電気試験を行います。試験項目はインダクタンス、直流抵抗、安全規格AC/DC耐圧試験、絶縁抵抗試験及び巻線の方向試験です。

モーター試験機

すべての製品

モーターステータ試験システムモーターローター試験システム


モーターステータ試験システム MT-6917 (17 Channel)
17チャンネル耐電圧・リーク電流測定絶縁抵抗測定巻線層間短絡試験三相電流バランス試験（オプション）極性（回転）試験インダクタンス試験複数のDUTを同時に測定可能 4線式直流抵抗測定により、より高精度な測定が可能波形比較によるインパルス・サージ試験は非破壊解析に対応画面表示は中国語・英語を任意に切替可能 MICROTEST MT-6917 モーターステータ試験システムは、層間短絡試験機（6917）、高電圧耐圧試験機（7605）、およびLCRメーター（6365）を統合し、6917をメインコントローラーとして使用しています。本システムはすべての測定パラメーター設定が可能で、17チャンネルの試験を提供します。外部PCソフトウェアにより、6917からリアルタイムでデータ取得が可能で、レポートの作成や試験結果のデータベースへの直接アップロードもサポートします。本オールインワン統合システムは、安全規格適合試験、高電圧絶縁試験、ならびにモーターステータのコイル層間短絡試験をカバーしています。精密な4線式抵抗測定技術を用いて、モーター固定子の極性（回転試験）を測定可能です。また、三相電流のバランス試験（オプション）にも対応しています。PC接続ソフトウェアによるデータ保存が可能で、PLC制御システムへの対応も可能です。顧客特定の固定子に対応したカスタム試験治具の提供も可能です。さらに、オプションのLCRメーターにより、10Hz～200kHzの試験周波数範囲で固定子のインダクタンス値測定が可能で、三相バランスインダクタンス試験にも対応しています。
お問い合わせ比較


モーターステータ試験システム MT-6913 (13 Channel)
13チャンネル対応耐電圧／漏れ電流試験絶縁抵抗試験巻線層間短絡試験ステアリング試験インダクタンス試験複数のDUT（被試験デバイス）を同時に試験可能 4端子DC抵抗測定により、他方式より高精度な測定が可能インパルス／サージ試験は波形比較による非破壊解析を実現中国語／英語表示は自由に切り替え可能 MICROTEST MT-6913 モーターステーター試験システムは、インターリヤ短絡試験器（6913）、耐電圧試験器（7605）、およびLCRメーター（6365）を統合したオールインワンシステムです。6913はメインコントローラーとして機能し、すべての測定パラメータの設定が可能で、最大13チャンネルの試験をサポートします。外部PCソフトウェアを使用することで、6913からリアルタイムでデータを取得し、レポートの生成や試験結果のデータベースへの直接アップロードが行えます。本システムは、安全規格試験、高電圧絶縁試験、コイル層間短絡試験といったモーターステーターに必要な検査を網羅しています。高精度な4端子抵抗測定技術により、モーターステーターの極性（回転方向）試験が可能です。さらに、オプションで三相電流バランステストにも対応しています。PC接続ソフトウェアを通じたデータ保存や、PLC制御によるシステム構成が可能です。お客様のステーター仕様に応じたカスタム治具の提供も承ります。また、オプションのLCRメーターにより、10Hz〜200kHzの周波数範囲でステーターのインダクタンス測定が可能となり、三相バランスインダクタンス測定にも対応しています。
お問い合わせ比較


モーターステータ試験システム MT-6910 (8 Channel)
耐電圧／漏れ電流試験絶縁抵抗試験巻線層間短絡試験三相電流バランステスト（オプション）極性回転試験インダクタンス試験複数の被試験体（DUT）を同時に試験可能 4線式直流抵抗測定は他方式より高精度インパルス／サージ試験は波形比較による非破壊解析画面表示は中国語／英語を任意に切替可能 MICROTEST MT-6910 モーター用ステーター試験システムは、層間短絡試験機（6910）、高電圧耐圧試験機（7605）、LCRテスター（6365）を統合しており、6910がメインコントローラーとして機能します。全ての測定パラメータの設定が可能で、8チャンネルの試験を同時に実施できます。外部PCソフトウェアにより、6910からのリアルタイムデータ取得、レポート作成、または試験結果のデータベースへの直接アップロードが可能です。このオールインワンの統合システムは、モーター用ステーターの安全規格適合性、高電圧絶縁試験、及びコイル層間短絡試験をカバーしています。正確な4線式抵抗測定技術を用いて、ステーターの極性（回転試験）も測定可能です。さらに、三相電流バランス試験（オプション）にも対応しています。本システムはPC接続ソフトウェアによるデータ保存機能を備え、PLC制御の構成も可能です。特定の顧客向けステーターにはカスタマイズされた試験治具の提供も行っています。加えて、オプションでLCRメーターを搭載可能で、10Hz〜200kHzの試験周波数範囲でステーターのインダクタンス測定を行い、三相バランスインダクタンス試験をサポートします。
お問い合わせ比較

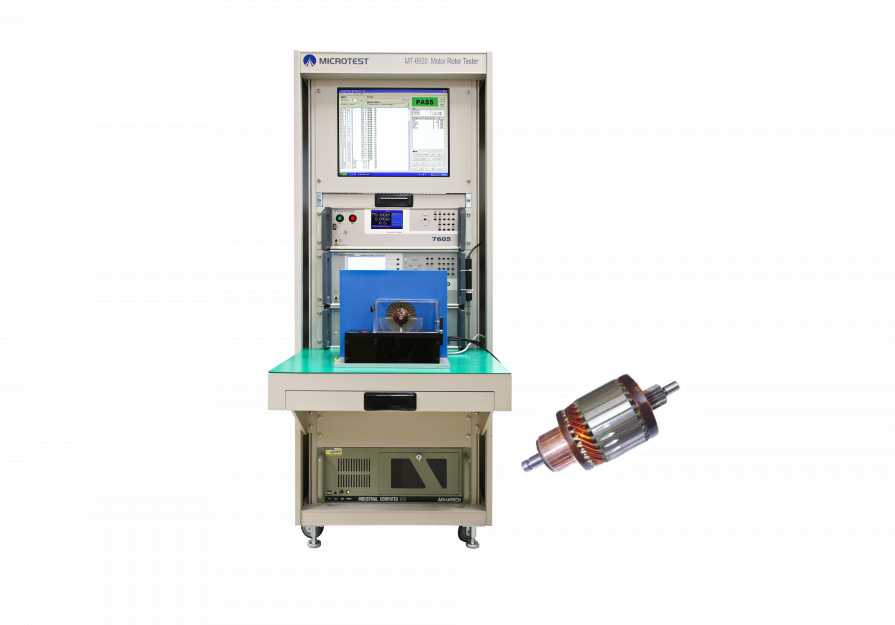

モーターローター試験システム MT-6920 (24/48 Channel)
24 / 48 チャンネル対応耐電圧試験／漏れ電流測定絶縁抵抗測定コイル層間短絡試験抵抗溶接検査インダクタンス測定複数のDUTを同時検査可能 4線式直流抵抗測定で高精度を実現インパルス／サージ波形比較による非破壊検査中国語／英語の表示切替対応 MICROTEST MT-6920モーターローター試験システムは、インターターン短絡試験器（6920）、耐電圧試験器（7605）、および多チャンネル制御ボックス（6908）を組み合わせたシステムで、6920がメインコントローラーとして機能します。すべての測定パラメータの設定が可能で、24または48チャンネルのテストに対応しています。外部PCソフトウェアを通じて、6920からの測定結果をリアルタイムで取得・閲覧でき、レポートの作成やデータベースへの直接アップロードも行えます。 MT-6920は、モーターローターの溶接抵抗測定において、24または48チャンネルによる多点同時検査が可能です。本システムは、安全規格対応の耐電圧試験、絶縁測定、コイル層間短絡検査を一体化しており、PC接続による遠隔制御やデータ保存にも対応しています。さらに、PLC制御との連携や、顧客仕様に応じたローター用のカスタム治具にも対応可能です。
お問い合わせ比較
