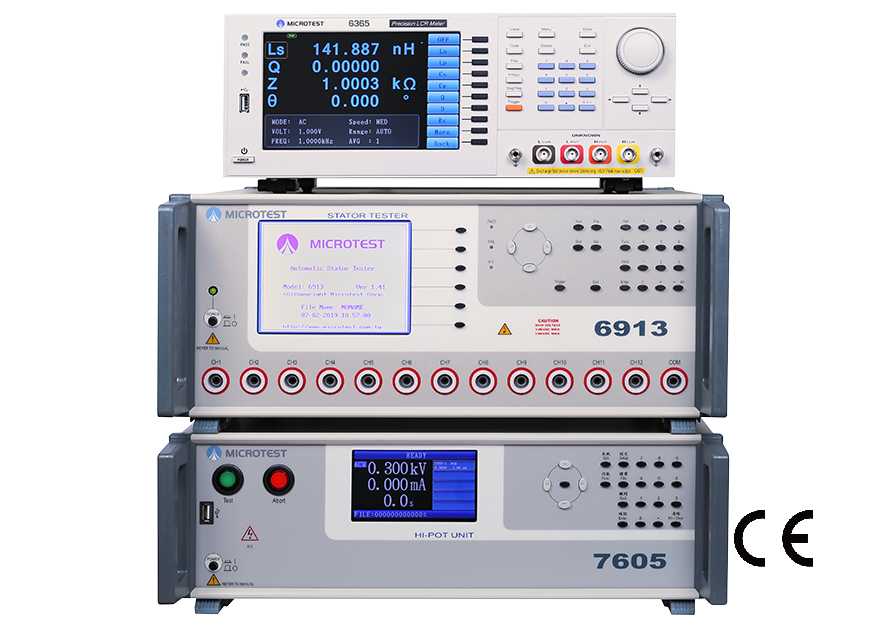

MICROTEST MT-6913 モーターステーター試験システムは、インターリヤ短絡試験器（6913）、耐電圧試験器（7605）、およびLCRメーター（6365）を統合したオールインワンシステムです。6913はメインコントローラーとして機能し、すべての測定パラメータの設定が可能で、最大13チャンネルの試験をサポートします。外部PCソフトウェアを使用することで、6913からリアルタイムでデータを取得し、レポートの生成や試験結果のデータベースへの直接アップロードが行えます。
本システムは、安全規格試験、高電圧絶縁試験、コイル層間短絡試験といったモーターステーターに必要な検査を網羅しています。高精度な4端子抵抗測定技術により、モーターステーターの極性（回転方向）試験が可能です。さらに、オプションで三相電流バランステストにも対応しています。PC接続ソフトウェアを通じたデータ保存や、PLC制御によるシステム構成が可能です。お客様のステーター仕様に応じたカスタム治具の提供も承ります。また、オプションのLCRメーターにより、10Hz〜200kHzの周波数範囲でステーターのインダクタンス測定が可能となり、三相バランスインダクタンス測定にも対応しています。

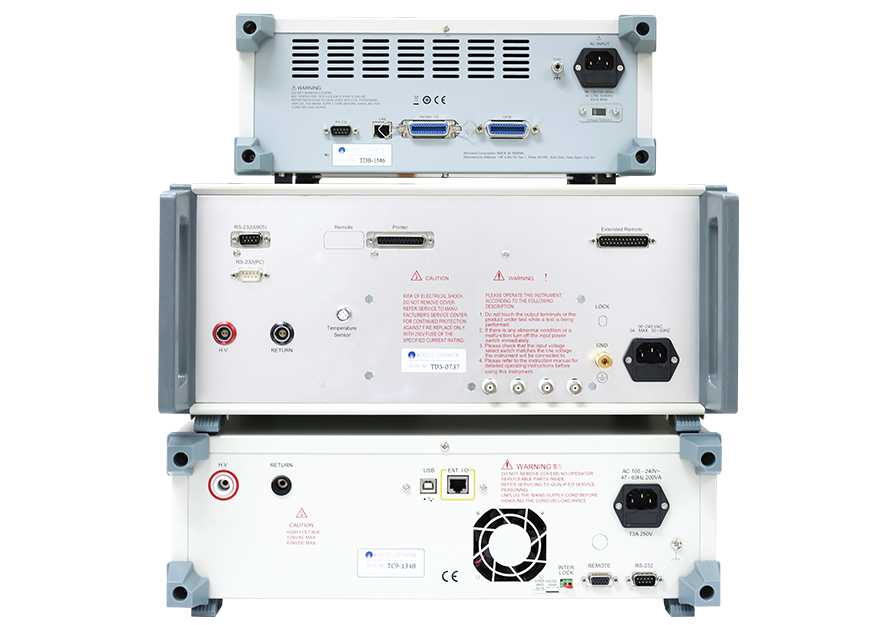

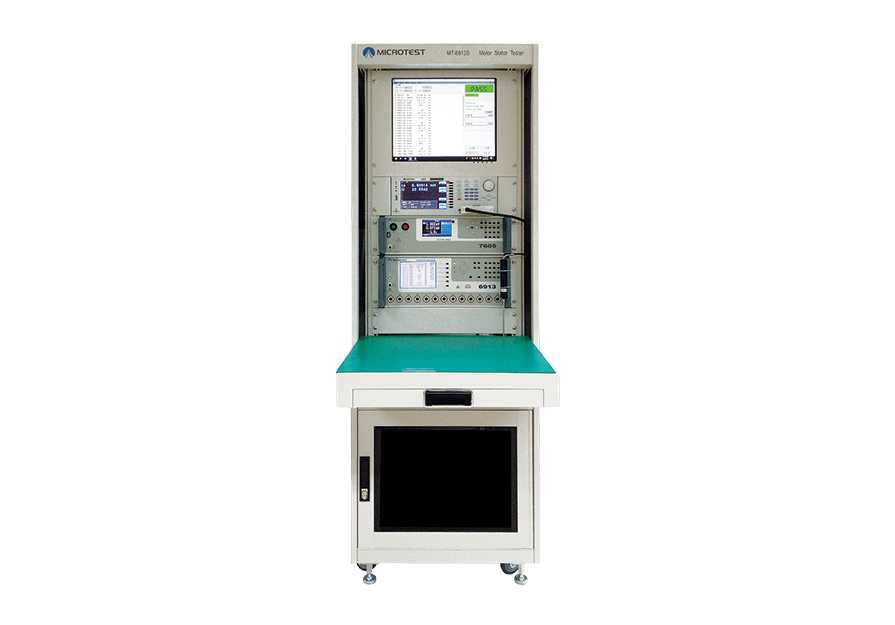

選択MICROTESTのステーター試験ソリューションは、お客様のニーズに応じて柔軟に構成可能なトータル試験システムです。まず、ラックマウント型または卓上型の構成を選択いただけます。また、PC接続機能の有無も検討可能です。
| システム | ベンチトップ型 | ラック型 |
|
|
 |
| PC接続ソフトの有無を選択 | ||
| 機能 | 装置上で直接操作する | PC Link |
| 生産トレーサビリティ管理 — バーコード／ラベルプリンター／レーザー刻印機の導入 | / | ● |
| テストファイルセット |
100 sets (existing instruments) |
Unlimited (according to PC memory) |
| 複数機器間でのテストファイル共有 |
共有できません。ファイルを再作成してください。 |
PCソフトウェアを通じて共有する |
| テストデータへのアクセス | / |
RS-232インターフェースを介してテストデータをPCに転送します。 |
| テストデータをクラウドデータベースにアップロード | / | ● |
| ユーザー権限管理 |
/
|
エンジニアリングモードによる権限管理および設定をサポートします。 |
| CPK レポート |
/
|
|
| お客様のご要望に応じたカスタマイズCPKレポート | / |  |
SPEC
| モデル | MT-6917 | MT-6913 | MT-6913L | MT-6910 |
| テストチャンネル | 17 | 13 | 13 | 8 |
| DCR レンジ | 0.1mΩ-100kΩ | 0.1mΩ-100kΩ | 0.1mΩ-150Ω | 0.1mΩ-100kΩ |
| DCR 精度 |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
Low Resistance 0.1mΩ-200mΩ ±(0.1%±0.5mΩ) |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
|
High Resistance 1Ω-100KΩ ±0.1%
|
High Resistance 1Ω-100KΩ ±0.1%
|
High Resistance 200mΩ-1Ω ±(0.1%±2mΩ 1Ω-150Ω ±0.5% |
High Resistance 1Ω-100KΩ ±0.1%
|
仕様
| モデル | MT-6913 / MT-6913L |
| DC 抵抗試験 (6913) | |
| DCR レンジ |
0.1mΩ-100kΩ (6913) 0.1mΩ-150Ω (6913L) |
| 測定モード | 4-Wire |
| 安全耐圧試験(7605) | |
| AC 出力電圧 | 100V-5000V |
| AC 漏れ電流 | 0.001mA-10mA |
| AC アーク検出 | Detect gears from 0-9 |
| DC 出力電圧 | 100V-6000V |
| DC 漏れ電流 | 0.001mA-5mA |
| DC アーク検出 | Detect gears from 0-9 |
| IR 出力電圧 | 100V-1000V |
| 絶縁抵抗 | 1-9999MΩ |
| 測定時間 | 0.1〜99.9秒、連続調整可能 |
| 電圧精度 | ±(3% of setting+5V) |
| インパルス巻線試験(6913) | |
| プログラム可能なインパルス電圧 | 200V-3000V |
| インパルス電圧の精度 | ±2% |
| 総面積比較 |
層間短絡が発生すると、コイルの電力損失が増加し、共振減衰係数が増大、共振振幅が減少し、総面積が減少します。これらは層間短絡を検査する基本的なパラメーターです。 ゴールデンサンプルと被試験体（DUT）の面積差を計算・比較し、パーセンテージで表示します。 |
| 差分面積比較 |
正常波形と被試験体（DUT）の波形の差を合算したものを「面積差分（Area differential）」と呼びます。 ゴールデンサンプルと被試験体（DUT）間の波形の面積差を計算・比較し、波形の重なり度合いを判定します。 |
| 波形比較 | 許容波形範囲を設定し、被試験体（DUT）の波形がこの範囲内であれば「合格」、範囲外であれば「不合格」と判定します。 このパラメーターは共振波の振幅と位相の両方を判定できるため、層間短絡の検出能力を向上させます。 |
| コロナ比較 | パルステストでは、絶縁欠陥により放電が発生し、コロナが発生します。本機能は偏差の程度に基づいてコロナ発生回数をカウントすることが可能です。 コイル上の放電現象を検出します。 |
| フラット比較 | 層間短絡が発生すると、波形が乱れます。そのため、本装置は波形を定量化し、比較を行います。 |
| インダクタンス測定（オプション：LCRメーター 6365） | |
| インダクタンス範囲 | 0.1nH - 99.999KH |
| 試験周波数 | 10Hz-200kHz |
| 周波数出力精度 | ±0.01% |
| 周波数分解能 | 5 Digits |
| AC ドライブレベル | 10mV to 2Vrms (1m Vrms resolution) |
| 基本精度 | ±0.1% |
| 三相インダクタンス平衡試験 |
比較モード
|
システム
| 試験治具 | According to the test requirements | |
| インジケーター | Pass/Fail Screen Diaplay/Sound | |
| 内蔵ストレージ | Storage of 100 rewritable data sets | |
| オペレーション | Manual, RS-232 | |
| 電源 | 電圧 | 90-132Vac or 198-264Vac |
| 周波數 | 50/60Hz | |
| 消費電力 | 300VA | |
| 環境 | 溫度 | 10℃-40℃ |
| 濕度 | 20-90%RH | |
| ディスプレイ | 6913/6913L | 5.7" dot-matrix display (320*240) |
| 7605 | 4.3" TFT LCD (480*272) | |
| 6365 | 7.0" TFT (800*480) | |
|
寸法 (W*H*D) |
6913/6913L | 435x190x522mm |
| 7605 | 435x145x522mm | |
| 6365 | 435x145x522mm | |
| 重量 | 6913/6913L | 15 Kg |
| 7605 | 14 Kg | |
| 6365 | 3 Kg | |
| インターフェース | RS-232 | |
ステーターコイル／コア
ステーターコアの役割は、磁気回路の一部を構成し、ステーターコイルを固定する場所となることです。このコアは、0.5mm厚のシリコン鋼板を数枚重ねて製造されています。磁気損失を低減するため、各鋼板は絶縁塗料で被覆され、絶縁処理が施されています。コアにはステーターコイルを固定するためのソケットが複数設けられています。
ステーターコイルはモーターの重要な構成部品であり、電流によってインダクタンスを生成する役割を持ちます。鉄心の上には単層巻きと二層巻きの構造があります。
三相モーターにおいて、DCR（直流抵抗）の不均一が発生すると、不均一な回転を引き起こします。
MICROTESTの4端子直流抵抗測定は、他方式に比べてより高精度な測定が可能です。

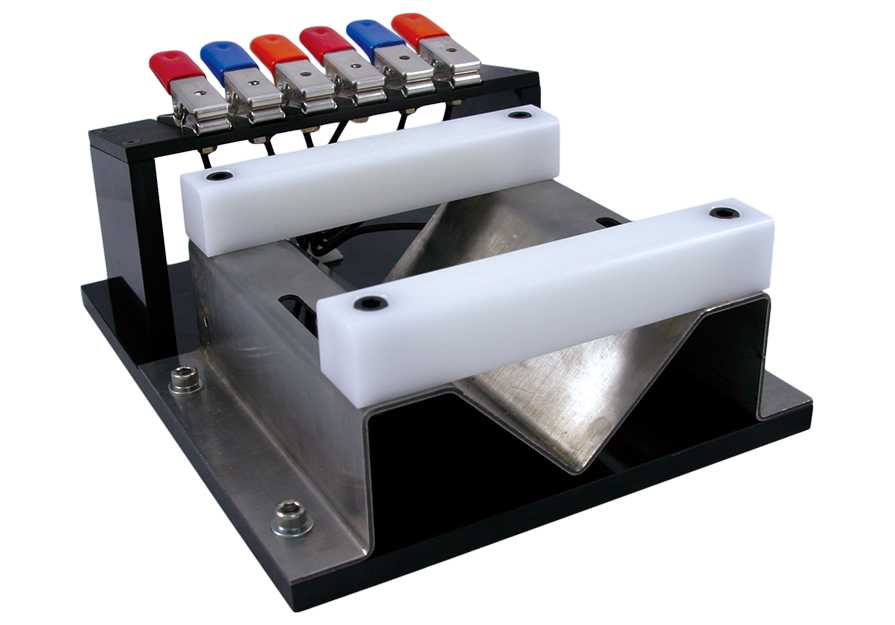

ステーターコイル用特注試験治具
モーターのエナメル巻線に関する品質課題
巻線の品質不良を引き起こす原因
巻線間の層間短絡
クロス巻線による短絡
ピン間の短絡
絶縁不良
MICROTESTモーターステーター試験システムはワンステップ試験機能を搭載
低電圧電気試験 + 耐電圧試験（Hipot試験）+ 層間短絡試験
コイル品質に重要なパラメーター
インパルス試験機の紹介
インパルス巻線試験機は、パルス波形の比較により被試験体（DUT）を評価します。本機は高電圧を印加して瞬時パルス試験を行い、波形を記録します。記録した波形をゴールデンサンプルと比較することで、製品の良否を判定します。
なぜモーターやトランスの製造にインパルステスターが必要なのか？
インパルステストは、品質保証および製品寿命の検査です。
低電圧試験ステーションでは、小さな欠陥を見つけることが困難です。しかし、被試験体（DUT）が最終組立試験に進むと、欠陥が表面化する可能性があります。これにより、生産コストが増加します。
モーターやトランスは通常、高電圧で動作します。製品ラインにインパルステストを導入することで、不具合や焼損の発生を未然に防ぐことが可能です。
| L | is the DUT coil |
| C1, C2 | are the resonant capacitors in the instrument |
| R1, R2, R3 | is the resistant in the instrument and the DUT |
| Technology of Detect Layer Short | |
| → 1 | Charge the C1 capacitor to the certain testing voltage level. |
| → 2 | Trigger the SCR by pulse |
| → 3 | DUT will resonate with C1 and C2 |
層間短絡検出技術について
層間短絡の検出は、「パルス電圧と波形比較」の方式で行います。パルス電圧は非破壊かつ瞬時に巻線の両端に印加され、被試験体（DUT）を損傷することなく検査可能です。ゴールデンサンプルの波形と比較することで、DUTの状態を判定します。
L/C共振下の減衰波形は、欠陥コイルの特性変化に起因します。
コイルのインダクタンス
Q値（品質係数）
コイルのターン比（電圧差）
コアの材質
コイル内の層間短絡
ゴールデンサンプルとDUTの減衰波形を比較することにより、以下の5種類の波形比較を提供します。
総面積比較
差分面積比較
波形比較
フラット比較
コロナ比較
標準付属品
| 電源コード | |
| RCA アダプター |  |
| RS-232 ケーブル | |
| リモートケーブル (25F-25F) | |
| D-Sub フットスイッチ (F760001) | |
オプション付属品
| PCリンクソフトウェア | |
| カスタムキャビネット | |
| 試験治具 |  |
