MICROTEST 6632C コンデンサアナライザーは、コンデンサの等価直列抵抗（ESR）を測定するために特別に設計された装置です。
試験周波数範囲は10Hzから10MHzまで対応しており、低周波および高周波の条件下における様々な種類のコンデンサの性能検証ニーズに応えます。

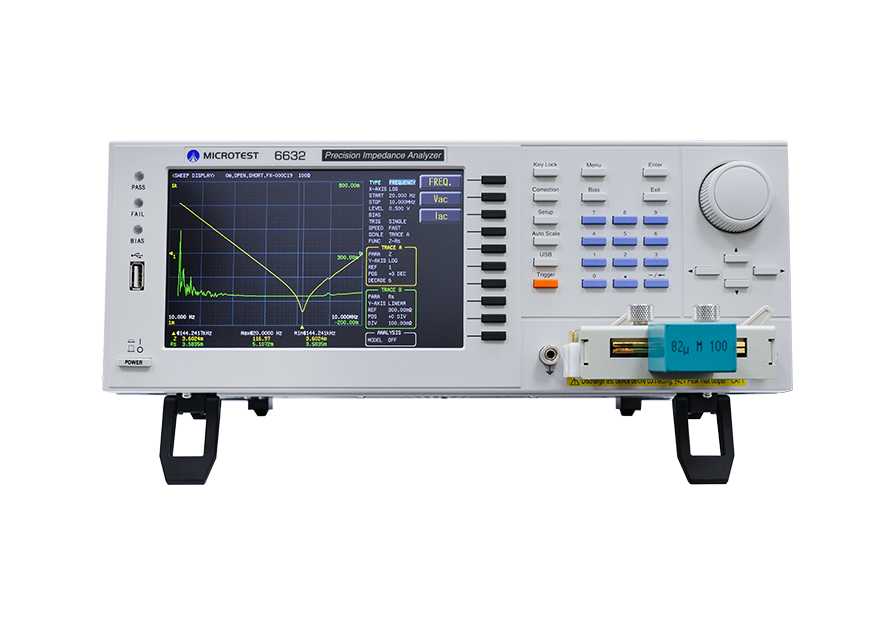

コンデンサアナライザー 6632C 10MHz

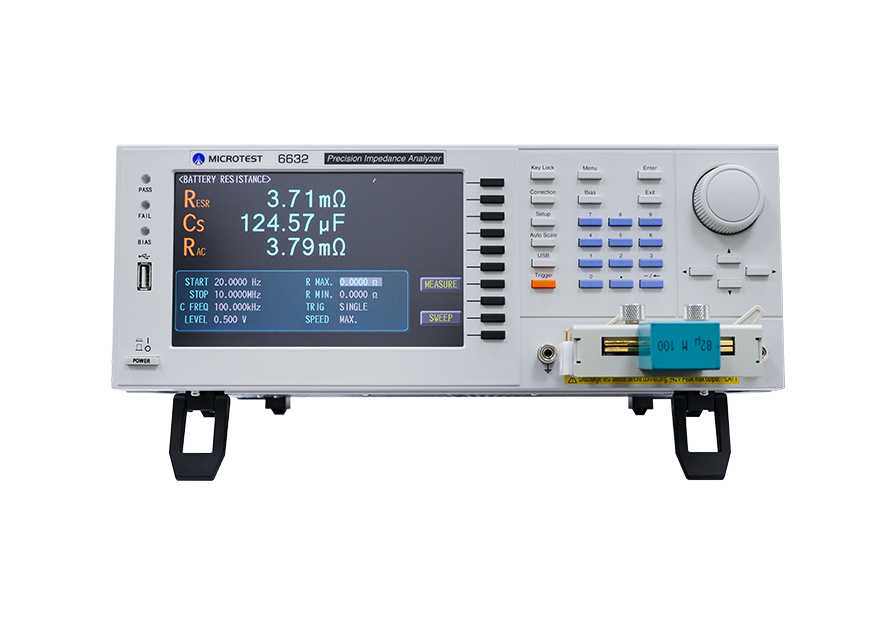

周波数範囲: DC, 10Hz to 10MHz 基本精度：最大±0.08%（代表値±0.05%）自動レベル制御（ALC）機能搭載等価直列抵抗（ESR）測定機能内蔵 ±12V DCバイアス電圧内蔵出力インピーダンス：25Ω／100Ω 切替可能メーターモード、リストモード、スイープモード対応超高速測定：< 3ms オープン／ショート／ロード補正機能コンパレータ機能 BIN 分類機能誘電率（εr）測定機能内蔵 MICROTEST 6632Cは、10Hzから10MHzまでの周波数範囲においてコンデンサのESR測定に対応しており、広帯域での性能評価を可能にします。メーターモードでは、ESRのリアルタイム測定が可能です。スイープモードでは、周波数に対するインピーダンス（Z）および位相（θ）を解析し、自己共振周波数（SRF）を特定することで、高周波領域における特性を明らかにします。内蔵の±12V DCバイアス機能により、バイアススイープを直接実行し、迅速なC-Vカーブのプロットが可能です。また、誘電率（εr）測定機能を搭載しており、誘電体パラメータの解析を効率化します。研究開発および生産試験のいずれにも最適な装置です。
