DＣバイアス試験システム

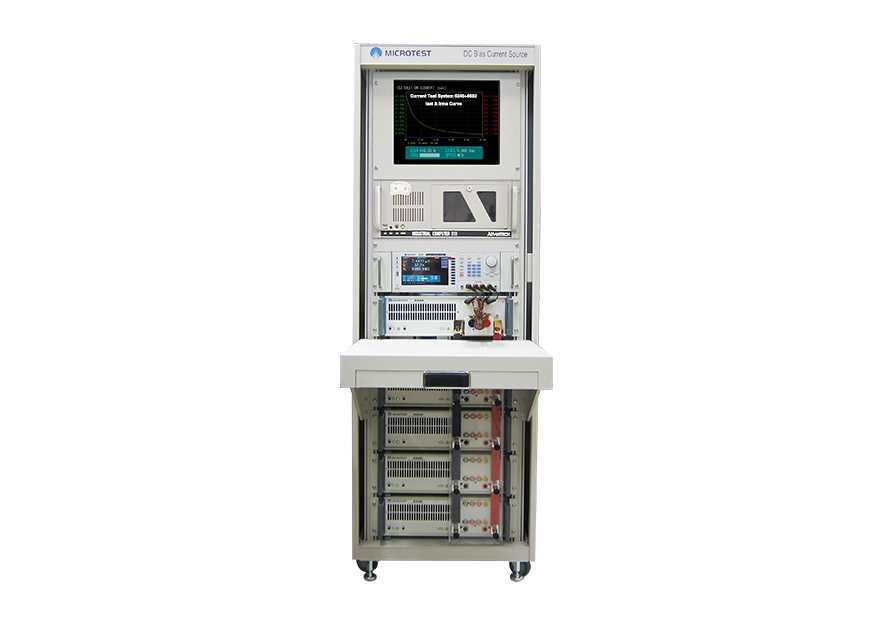

MICROTEST DCバイアス・ソース・テスト・システムは、磁気コンポーネントのテストにIsatとIrmsを提供します。デスクトップ/キャビネット・タイプ、PC接続ソフトウェア対応できます。

試験周波数は100Hz-30MHz/10MHz/3MHzです。最大出力電流 640A/320A/120Aです。

6632S+シリーズはDCバイアス電流源を搭載したインピーダンスアナライザです。周波数範囲は100Hz30MHz/10MHz/3MHzで、出力電流最大640A/320A/120Aです。等価回路解析機能対応可能です。

6350+シリーズはLCRメーターを搭載したインピーダンスアナライザです。周波数範囲は100Hz-500kHz/200kHzで、出力電流最大640A/320A/120Aです。

DＣバイアス試験システム

インピーダンスアナライザコンデンサアナライザー LCR試験機 DＣバイアス試験システム

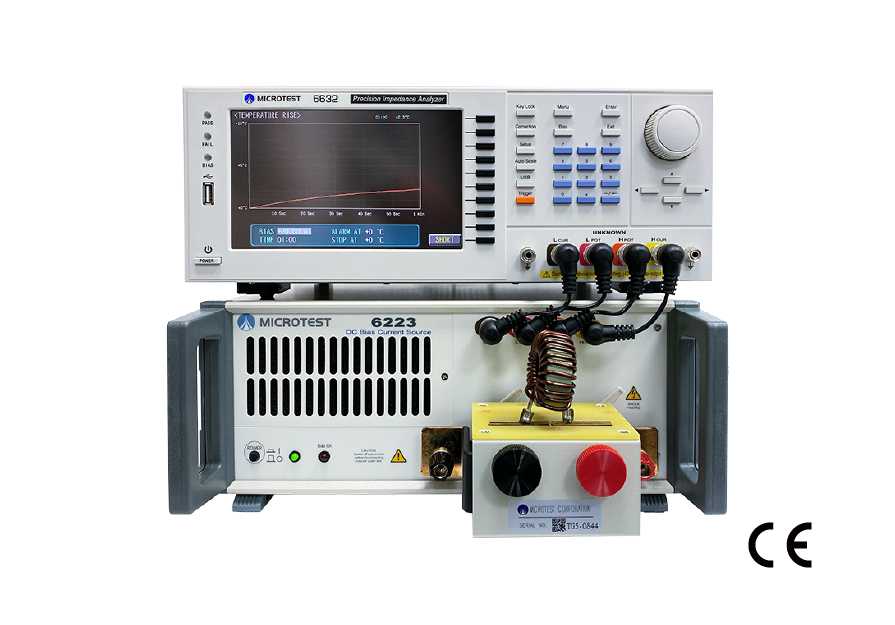

DCバイアステストシステム 6632+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632に搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
Inquiry Compare

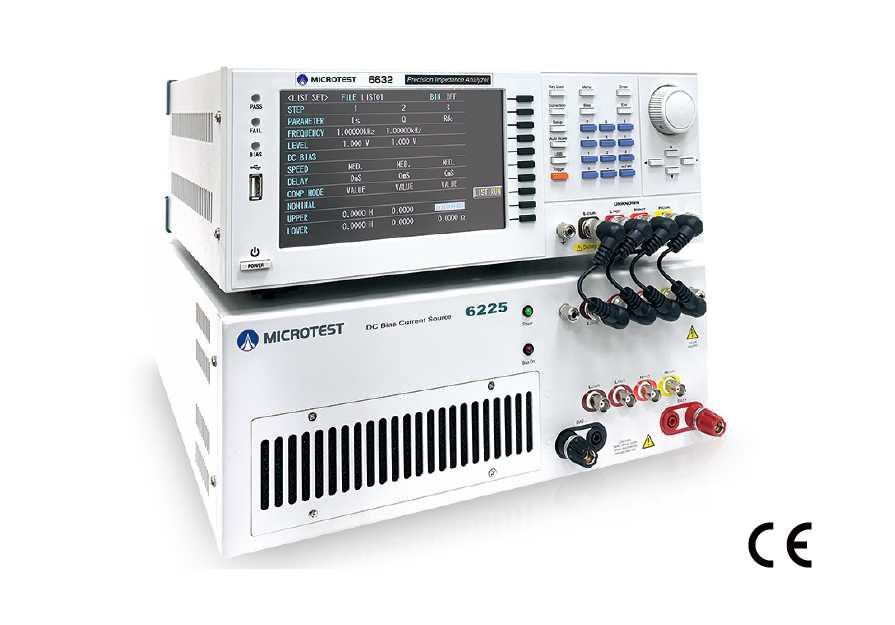

DCバイアステストシステム 6632S+シリーズ
周波数100Hz-3MHz/10MHz/30MHz 最大DCバイアスは640Aをサポートしています。(6243H) 等価回路分析機能透磁率測定（μr）を内蔵しています。磁気飽和電流曲線のプロットを分析できます。温度上昇電流曲線のプロットを分析できます。 DCR測定機能長期間で最大出力をできます。出力インピーダンス（25Ω/100Ω切り替え可能）オープン/ショート/高周波負荷補正機能ケーブル長補正機能（0 / 0.5 / 1/2メートル）メーター測定モード/スキャン分析/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、インピーダンスアナライザ6632Sに搭載されており、インダクタ、コイル、フェライト、鉄芯などの飽和特性を分析できます。さらに、相対透磁率（μr）のテストを提供し、磁性材料の重要な特性を分析します。本システムは、磁気飽和電流および温度上昇電流のスキャン分析をサポートし、研究開発エンジニアに対して迅速かつ精度の高い電流曲線変化を提供します。生産ラインでは、メーターモードや多段モードを選択することができ、測定結果は数値で表示されます。また、PC接続ソフトウェアをサポートし、テストデータの保存やレポート分析が可能です。
Inquiry Compare


DCバイアステストシステム 6350+シリーズ
周波数100Hz-200kHz/500kHz 最大DCバイアスは320A/120Aをサポートしています。 DCR測定機能長期間で最大出力をできます。出力インピーダンス100Ω メーター測定モード/マルチステップリストテストをサポートしています。 USBでファイルのアクセス、テストデータおよびスクリーンショットのテスト画面を保存しています。 DCバイアス電流源テストシステムは、LCRテストメーターにDCバイアス電流源を搭載し、インダクタ、コイル、フェライト、鉄コアなどの飽和特性を分析することができます。このシステムは、磁性部品の重要な指標である磁気飽和電流（Isat）の正確な検証が可能です。生産ラインに導入する際には、電圧メーター・モードや多段階モードを選択でき、測定結果は数値で表示されます。さらに、PC接続ソフトウェアをサポートしており、テストデータの保存やレポート分析を行うことができます。
Inquiry Compare
