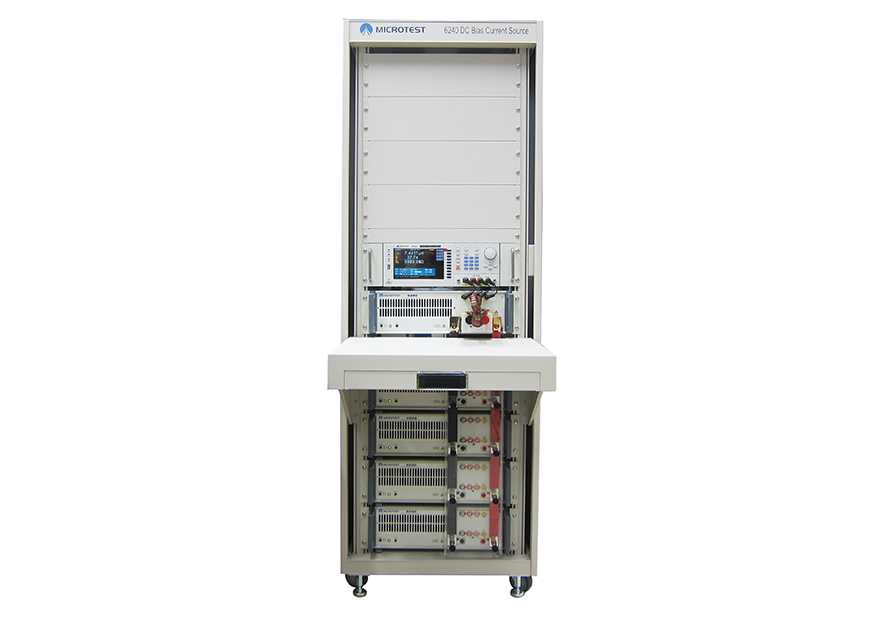

DCバイアス電流源テストシステムは、LCRテストメーターにDCバイアス電流源を搭載し、インダクタ、コイル、フェライト、鉄コアなどの飽和特性を分析することができます。このシステムは、磁性部品の重要な指標である磁気飽和電流（Isat）の正確な検証が可能です。
生産ラインに導入する際には、電圧メーター・モードや多段階モードを選択でき、測定結果は数値で表示されます。さらに、PC接続ソフトウェアをサポートしており、テストデータの保存やレポート分析を行うことができます。
タイプ
| DCバイアス電流測定システム | ||||||
| 6355+ シリーズ | ||||||
| 型名 | 6355+6243H | 6355+6243 | 6355+6223 | 6356+6243H | 6356+6243 | 6356+6223 |
| 周波数分解能 | 100Hz-200kHz | 100Hz-200kHz | 100Hz-200kHz | 100Hz-500kHz | 100Hz-500kHz | 100Hz-500kHz |
| 最大出力電流 | 640A | 320A | 120A | 640A | 320A | 120A |
| 電力消費 | 640W | 640W | 320W | 640W | 640W | 320W |
| 電流源スタック数 | 8 | 8 | 6 | 8 | 8 | 6 |
| 出力電流 （ユニット） |
40A | 40A | 20A | 40A | 40A | 20A |
| 確度 | 0.000A-1.000A 1%+5mA |
| 1.001A-5.000A 2% | |
| 5.001A-20.000A 3% | |
| DCRテスト |
● |
| 定電力出力 |
● |
| 正負電流切替 |
● |
| 型名 | 6355 / 6356 | |
| 周波数レンジ | 10Hz-200kHz / 10Hz-500kHz | |
| テストレンジポイント | プログラム可能 | |
| 周波数出力確度 | ±0.01% | |
| 周波数分解能 | 五位數 | |
| 基本確度 | ±0.05% | |
|
テスト信号レンジ |
測定信号の電圧範囲 |
AC：10mV - 2Vrms DC：10mV - 2V |
| 電圧最小分解能 | 1mV | |
| 出力インピーダンス | 100Ω | |
| 測定モード | Meterモード/マルチステップモード | |
| 測定パラメータ |
|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C、Δ% |
|
| 測定スピード | 8mS | |
6355/6356測定パラメータ
| パラメータ | レンジ |
| ｜Z｜, R, X | 0.001mΩ~99.999MΩ |
| ｜Y｜, G, B | 0.1nS~99.999S |
| Cs Cp | 0.01pF~9.9999F |
| Ls Lp | 0.1nH~99.999kH |
| D | 0.00001~9.9999 |
| Q | 0.1~9999.9 |
| DCR | 0.001mΩ~99.999MΩ |
| Δ% | -9999%~999% |
| θ | -180° ~+180° |
一般規格
| 等価回路 | 直列、並列 | |
| 補正 | オープン、短絡 | |
| マルチステップテスト機能 | 最大8セット | |
| 内蔵ストレージ | 128セット | |
| USB ホストストレージ | テスト画面、データ( マルチステップモード) | |
| トリガモード | 自動、手動、RS-232、GPIB、Handler | |
| インターフェース | RS-232、Handler | |
| 電源 | 電圧：88~132Vac or 195~264Vac (可切換) | |
| 周波数：47-63Hz | ||
| 電力消費 | 300VA (6223)、600VA (6243H/6243) | |
| 環境条件 | 温度：10℃-40℃ | |
| 湿度：20-90%RH | ||
| 寸法 | 358x148x343 mm (W*H*D) /6356 | |
| 337×145×525mm (W*H*D) /6223 | ||
| 435×145×644mm (W*H*D) /6243H/6243 | ||
| 質量 | 3Kg (6355/6356) | |
| 15Kg (6243H/6243) | ||
| 20Kg (6223) | ||
| 表示 | 7”TFT, カラー(800*480) ｜6356 | |
磁性部品にDCバイアス電流検出を追加する目的
未磁化のフェライト材料（鉄、ニッケルなど）を通電した銅線のコイル内に入れると、磁場が発生し、変圧器やインダクタの構造に応用されます。回路が動作しているとき、十分に大きな電流がインダクタを通過すると、鉄心の磁場は飽和に達し、この時、インダクタの特性は低下します。
磁気飽和がインダクタに与える影響
スイッチング電源におけるインダクタ素子の中で、パワーインダクタは必須のエネルギー貯蔵素子であり、フィルタリングおよびスイッチング回路の正常動作を支えています。パワーインダクタに使用される磁心材料は主に二種類に分けられます。一つはフェライトコア、もう一つは鉄粉コアです。これら二種類のパワーインダクタは、磁気飽和特性において大きな違いがあります。
フェライトインダクタの特徴は、高透磁率の磁心材料がDC電流レベルや動作温度が一定の程度に達すると、急激にインダクタンスが低下する点です。フェライトが飽和状態に達すると、インダクタンスが急激に低下し、この時に発生する高いリップル電流は回路に永久的な損傷を与える可能性があります。
一方、鉄粉コアインダクタは、より安全な選択肢であり、広範なDC電流のバイアスおよび温度特性を持っています。そのため、完全な飽和状態になることは比較的少ないです。
機器を使用してインダクタの重要なパラメータ、Ls（インダクタンス）およびQ（品質係数）を測定する際、30mAのDCバイアス電流を加えると、インダクタンス値は11.39μHから8.84μHに低下しました。
測定過程でDCバイアス電流を加えることにより、実際の動作条件下での磁性部品の性能をより正確に評価することができます。この方法は、最適な磁心材料を選定する際に役立ち、磁気飽和が部品の性能に与える影響を最小限に抑え、発熱や部品の損傷のリスクを低減することができます。
本システムはDCR（直流抵抗）測定機能をサポートしています。
DCバイアス電流源テストシステムは、最大320Aの出力が可能です（オプションモデル：6355+6243 / 6356+6243）。
インダクタなどの磁性部品の重要なパラメータの一つに直流抵抗（DCR）があります。このパラメータは、インダクタが直流電流に対してどれだけの抵抗を示すかを反映しています。インダクタの直流抵抗は主にインダクタの導体材料とコイル構造によって決まります。
直流抵抗の測定は、インダクタが直流回路におけるエネルギー消費、エネルギー損失、回路効率、および電力損失に与える影響を評価するために重要です。また、インダクタが直流電流の変化にどのように反応するかを確認することは、回路の安定性を評価するために役立ちます。
標準付属品
| 電源コード | |
| DIP テストフィクスチャ-DC バイアス電流 (F6210) |  |
オプション付属品
| PCリンクソフトウェア | |
| SMD テストフィクスチャ-DC バイアス電流 (F6220) |  |
| BNC+BNC ケーブル | |
