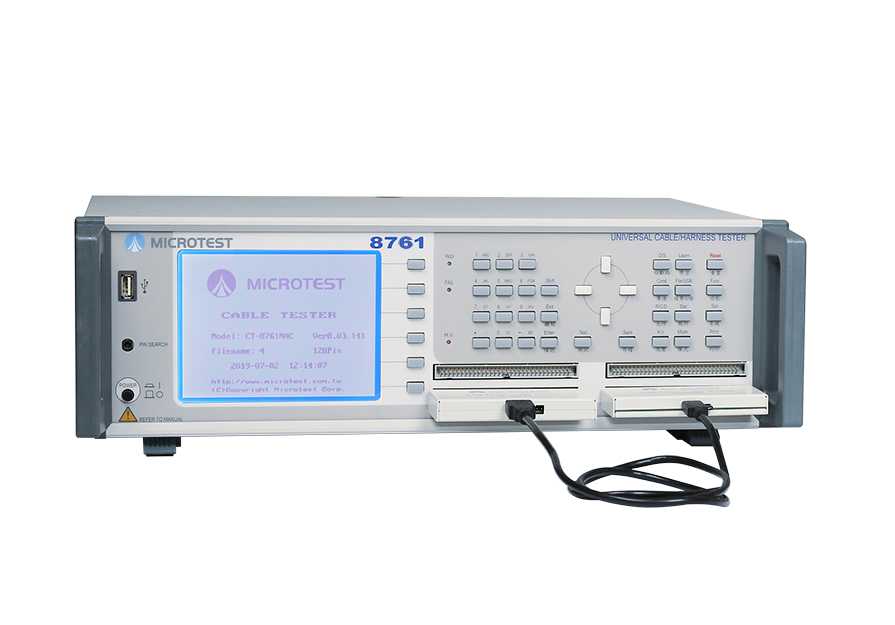

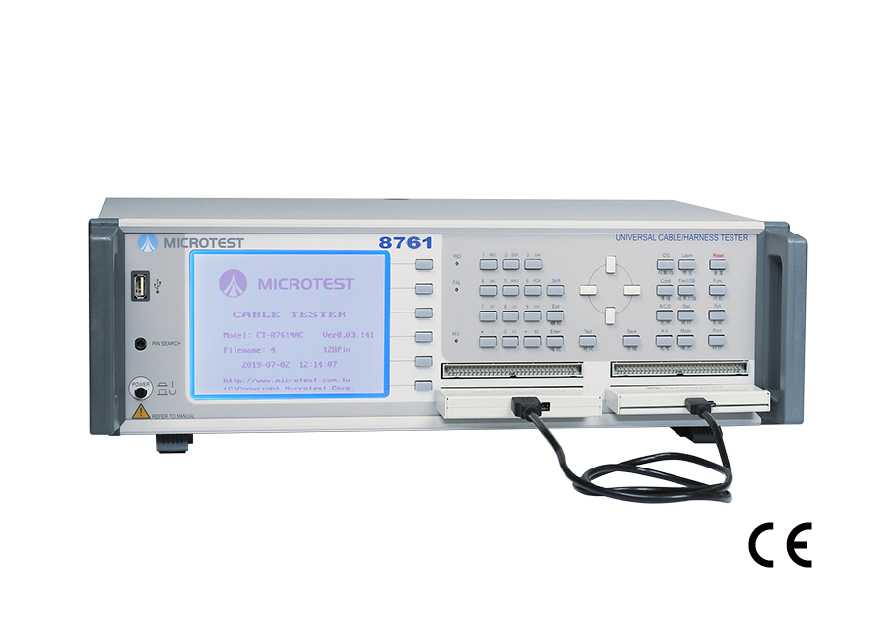

USB Type-C試験機|8761NAC
USB Type-C試験機
8761NAC

  • 4線式導通測定 1mΩ～52Ω
  • テストピン数 64／128
  • E-Marker ICテスト
  • 電圧降下試験（5A）
  • 開放／短絡試験
  • 導通試験
  • AC／DC耐電圧試験
  • DC絶縁試験
  • バーコードスキャンおよび印刷機能対応
  • ワイヤーやコネクタの正逆差し込み自動識別
USB Type-Cケーブル／コネクタの試験には、専用オプションのMICROTEST 8761NACが利用可能です。
本機は4線式測定技術を採用し、コネクタのUSB Type-Cループ方向を自動検出します。
最大AC耐電圧は700V、最大DC耐電圧は1000Vに対応しています。また、FX-000C28 2-in-1カレントソースエクスパンドボックスを搭載しており、USB Type-Cケーブル／コネクタに対して導通試験、開放／短絡試験、安全耐電圧絶縁試験、RA抵抗測定、フィルタコンデンサ試験を実施可能です。さらに、FX-000C28 2-in-1カレントソースエクスパンドボックスを選択することで、5Aの電圧降下による内部抵抗試験や、USB Type-Cケーブル上のE-Marker ICのVDOコード読み取りも可能となります。
