USB Type-C試験機
8761NAC

USB Type-C試験機|8761NAC
Features
Datasheet Inquiry





  • 4線式導通測定 1mΩ～52Ω
  • テストピン数 64／128
  • E-Marker ICテスト
  • 電圧降下試験（5A）
  • 開放／短絡試験
  • 導通試験
  • AC／DC耐電圧試験
  • DC絶縁試験
  • バーコードスキャンおよび印刷機能対応
  • ワイヤーやコネクタの正逆差し込み自動識別

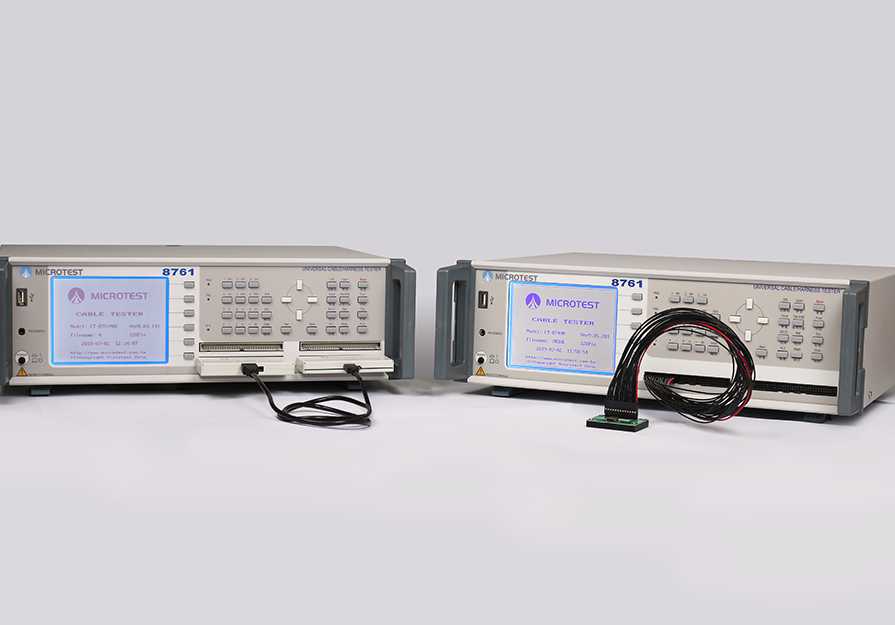

USB Type-Cケーブル／コネクタの試験には、専用オプションのMICROTEST 8761NACが利用可能です。
本機は4線式測定技術を採用し、コネクタのUSB Type-Cループ方向を自動検出します。
最大AC耐電圧は700V、最大DC耐電圧は1000Vに対応しています。また、FX-000C28 2-in-1カレントソースエクスパンドボックスを搭載しており、USB Type-Cケーブル／コネクタに対して導通試験、開放／短絡試験、安全耐電圧絶縁試験、RA抵抗測定、フィルタコンデンサ試験を実施可能です。さらに、FX-000C28 2-in-1カレントソースエクスパンドボックスを選択することで、5Aの電圧降下による内部抵抗試験や、USB Type-Cケーブル上のE-Marker ICのVDOコード読み取りも可能となります。

Application
Accessories
Download
Video

Specifications

仕様

モデル 8761NAC
AC 耐電圧試験  100V-700V
DC 耐電圧試験  50V-1000V
テストピン    64/128



モデル 8761NAC
安全耐電圧試験
AC 耐電圧漏れ電流 0.01mA -5mA
AC アーク検出 1-48
DC 耐電圧漏れ電流 0.1µA-1000µA
DC アーク検出 1-48
DC 耐電圧絶縁抵抗 1MΩ-1.2GΩ
ハイポット出力精度 ±5%
ハイポット測定基本精度 ±5%
定格出力 5Vdc
ハイポット測定時間 0.01秒 - 60秒
ワイヤー仕様 Maximum allowable capacitance 5μF
低電圧電気テスト
測定モード 4-Wire Test
連続性テスト 1mΩ-52Ω
断続的連続性テスト 100mΩ-52KΩ

O/S

断続的開回路/短絡

クイック断続的開回路

 1kΩ-100kΩ
開回路/短絡判定 ●
片側テスト ●
OS 合否判定方法 Learning netlist by four groups
OS 電圧 Adjustment range 0.1V-4V
OS ネットリストテストモード Pattern/point-by-point scanning
部品検査
抵抗 測定範囲 50mΩ-20MΩ
レベル信号 0.5-3V
電流信号 10mA
容量 測定範囲 10pF-12µF
レベル信号 0.3V-1.2V
周波数信号

AUTO Gear (Optional)

48Hz/480Hz/4.8kHz/48kHz
ダイオード 測定範囲 0-6.8V
その他の機能
高機能 プログラマブル連続テスト/ピンサーチ/自動診断
テストスキャンモード オート、マニュアル、外部トリガー
測定信号 低電圧測定信号
パネル システム/ラピッド/編集/機能
インジケーター 合否判定 HV LED赤緑表示灯 / 画面表示 / 音声



システム

オペレーション マニュアル、オート、リモコン
内蔵ストレージ テストファイル数 最大500セット
電源 固定電圧 115/230 Vac ±10%
周波數 60/50Hz
消費電力 300VA
環境 溫度 0℃-40℃
濕度 RH≦75%
ディスプレイ 320*240 dot-matrix display

寸法

(W*H*D)

 64PIN 435x145x406 mm
128PIN 435x145x406 mm
重量 64PIN 8.44Kg
128PIN 9.3Kg

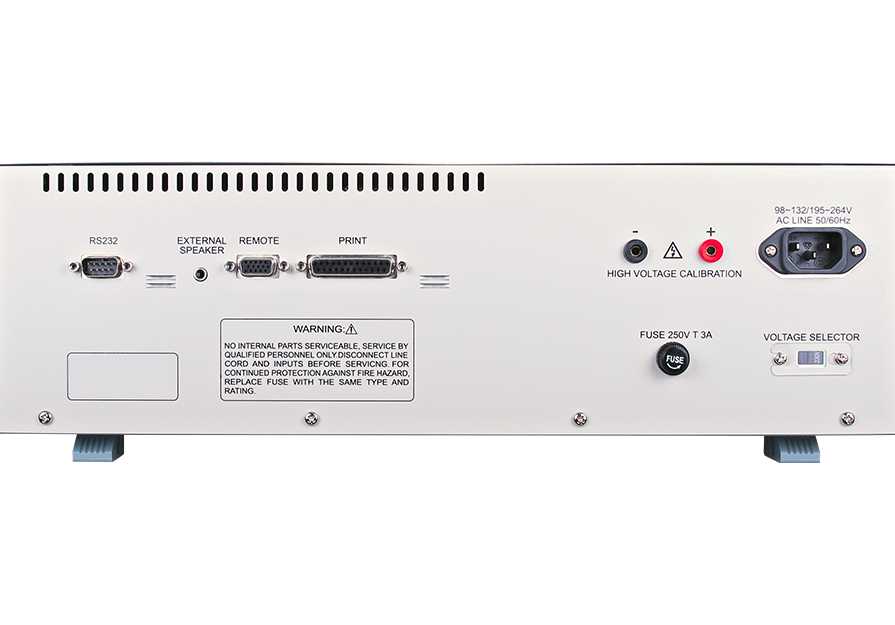

インターフェース RS-232, USB Host, Print, Remote
