MICROTEST | 安全規格試験機

耐圧試験機/コイルランプ短絡試験機

MICROTEST 7630/7631 ハイポットテスターは、AC耐圧5000V、DC耐圧6000V、絶縁抵抗12000MΩの3in1（ACW/DCW/IR）測定器です。
7630モデルは1つの検査チャンネルを提供し、7631モデルは8セットの検査チャンネルを提供します。

さらに、マルチチャンネル拡張スキャニングボックス7508/7516を選択すれば、システムを拡張して最大72セットの測定チャンネルをサポートすることができます。

リモート・プログラミングやデータ保存のためのPC接続ソフトウェアや、バーコード・スキャンのためのバーコード・スキャナー統合をサポートし、生産履歴のトレーサビリティ管理が可能です。

耐圧試験機/コイルランプ短絡試験機

すべての製品

耐圧試験機コイルランプ短絡試験機

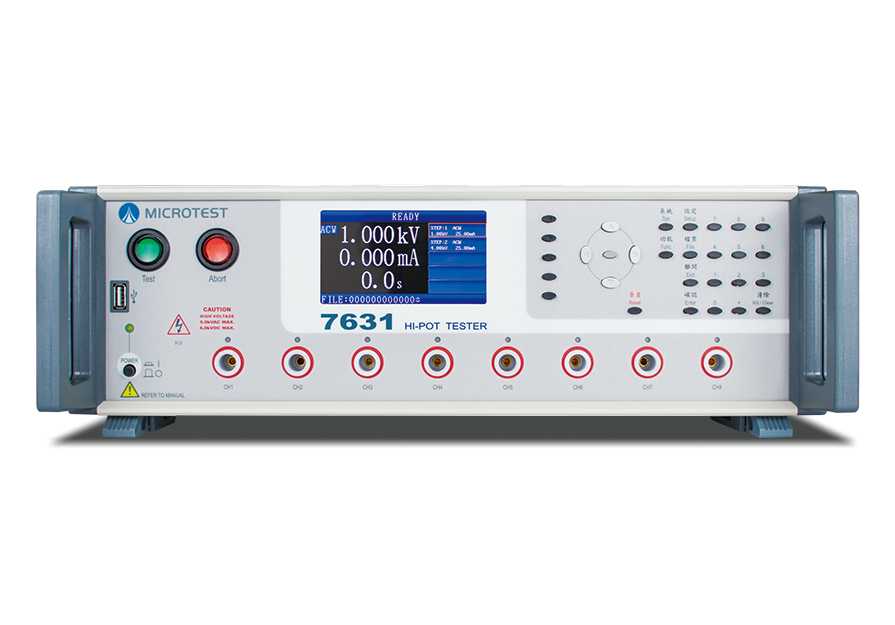

耐電圧試験機 7631 (8 Channel)
8チャンネルをサポート AC耐圧は5000V DC耐圧は6000V 絶縁抵抗：最大12,000MΩ アーク機能（磁性部品の放電不良を検出）多チャンネル測定の拡張に対応（7508／7516） True RMS測定回路搭載連続テスト時間（0.1〜999秒） rise timeを設定できます（0.1〜10秒）安全スイッチ（インターロック）機能付き PC接続用ソフトウェア（オプション） MICROTEST 7631 耐電圧試験機は、AC耐電圧、DC耐電圧、および絶縁抵抗の測定機能を1台に統合した3-in-1モデルです。 AC耐電圧は最大5000V、漏れ電流は最大30mA、DC耐電圧は最大6000V、漏れ電流は最大10mAに対応。絶縁抵抗は最大12,000MΩまで測定可能で、8チャンネルの基本構成を備えています。また、オプションの多チャンネルスキャナーボックス（7508／7516）を使用することで、最大72チャンネルまで拡張が可能です。 PC接続ソフトウェアにより、遠隔でのプログラム設定やテストデータの保存が行えるほか、バーコードリーダーと連携して生産履歴の追跡管理にも対応します。
お問い合わせ比較


耐電圧試験機 7630 (Single Channel)
AC耐電圧：最大5000V / 漏れ電流：最大30mA DC耐電圧：最大6000V / 漏れ電流：最大10mA 絶縁抵抗：最大12,000MΩ アーク検出機能：磁性部品の放電不良を検出 True RMS測定回路連続試験時間：0.1秒～999秒立ち上がり時間設定：0.1秒～10秒安全スイッチ（インターロック）設定 PC接続用ソフトウェア（オプション） MICROTEST 7630耐電圧試験器は3-in-1タイプで、AC耐電圧、DC耐電圧および絶縁抵抗の測定機能をサポートしています。 AC耐電圧：最大5000V / 漏れ電流：30mA DC耐電圧：最大6000V / 漏れ電流：10mA 絶縁抵抗：最大12,000MΩ PC接続用ソフトウェアをサポートしており、遠隔プログラミングとテストデータの保存が可能です。また、バーコードリーダーとの接続により、バーコードスキャンを使用して生産履歴の追跡管理が行えます。
お問い合わせ比較


層間短絡試験機 7750シリーズ 7750-10S/5S/5H/5E/1S
最小インダクタンス値 ≥ 0.1μH 電圧補償機能を搭載高速パルスサンプリング 200MHz/9bits ブレークダウン電圧試験定常速度試験：10回/秒プログラマブルな非破壊パルス電圧試験本体に128セットの試験波形を保存可能 USBホスト機能により試験画面を高速取得 5種類の波形比較で巻線部品の層間短絡不良を検出新世代のカラーディスプレイを搭載したMICROTEST 7750層間短絡試験器は、処理速度が大幅に向上した最新モデルです。本装置は、1200V、5200V、10000Vの3段階のパルス電圧出力に対応し、200MHz／9ビットの高速サンプリング技術を採用しています。これにより、より高精度な波形解析と異常検出が可能になります。 7750は、さまざまな比較モードを搭載しており、総面積比較、面積差比較、コロナ数比較、フラッター数比較、ラプラシアン比較、波形比較など、多角的な評価が行えます。試験スピードは最大で1秒あたり10回を実現し、生産ラインへの組込み用途にも最適です。また、微小インダクタの検査に特化したモデル「7750-1」も用意されています。このモデルでは、専用の四端子構造SMD測定治具「FX-IM0001」を搭載しており、配線による等価インダクタンスの影響を補償する電圧補正機能にも対応。これにより、測定誤差を最小限に抑えながら、小型インダクタ製品に対する高精度な品質管理が可能です。
お問い合わせ比較

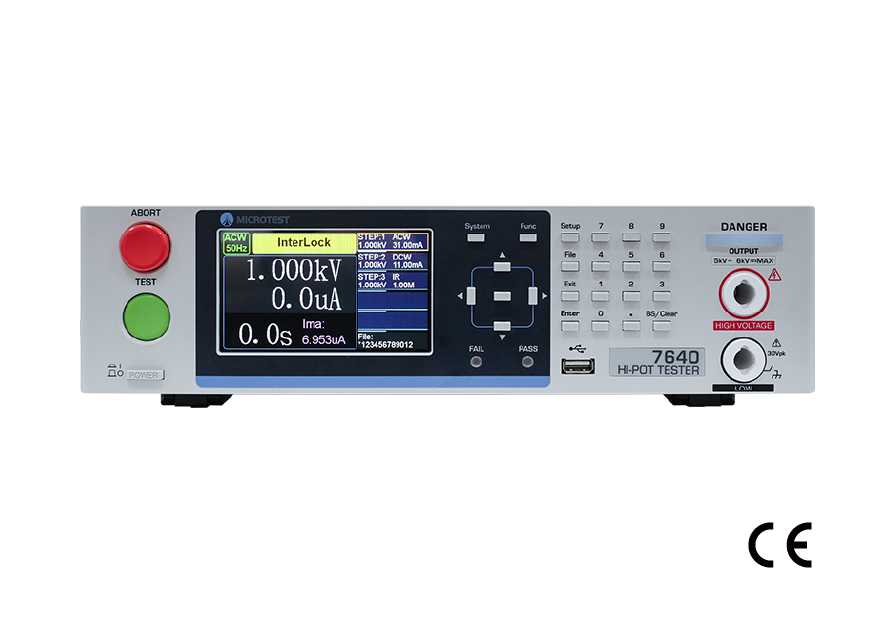

耐電圧試験機 7640 (Single Channel)
AC耐電圧：最大5000V DC耐電圧：最大6000V 絶縁抵抗：最大100GΩ 最大72チャンネル試験対応（7508A / 7516A）ランプアップ時間／試験保持時間／ランプダウン時間をプログラム可能（0.1s～99.9s）アーク検出機能搭載 True RMS測定回路搭載セーフティインターロック保護機能 PC接続およびリモート制御対応 7640/7641耐圧試験器は、AC耐電圧試験、DC耐電圧試験、および絶縁抵抗（IR）試験機能を統合した3-in-1セーフティテスタです。 AC耐電圧試験では最大5kV、漏れ電流最大30mAの出力に対応し、DC耐電圧試験では最大6kV、漏れ電流最大10mAの出力が可能です。絶縁抵抗（IR）試験では、最大6kVの試験電圧出力に対応し、測定範囲は200kΩ～100GΩをサポートしています。生産ライン用途向けとして、マルチチャンネル構成にも対応しています。7641は1台あたり最大8チャンネルの試験が可能で、7508A / 7516Aスキャナボックスを接続することで、最大72チャンネルまで拡張できます。さらに、PC接続ソフトウェアおよびUSBメモリへの試験データ保存機能を搭載しており、試験データの管理・運用を効率化します。
お問い合わせ比較

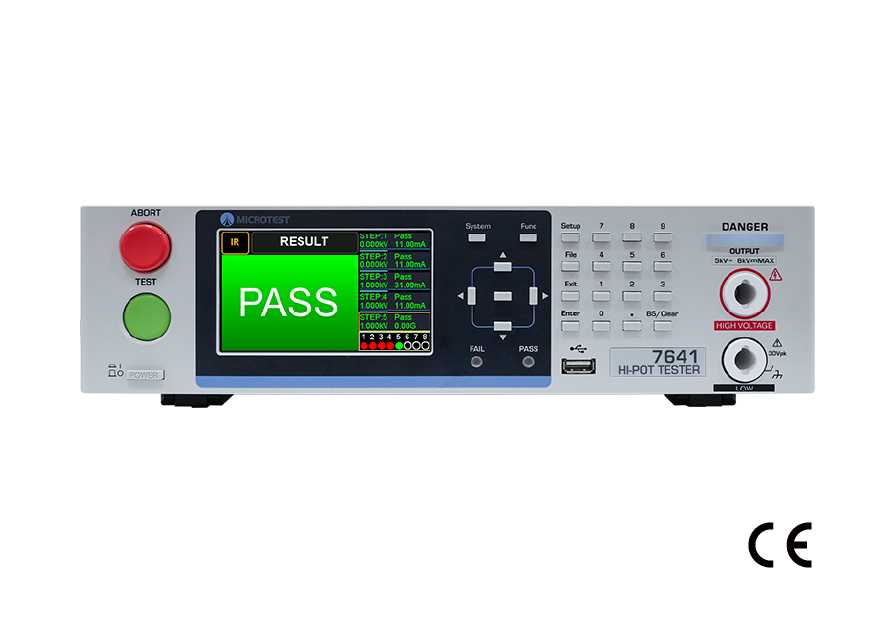

耐電圧試験機 7641 (8 Channel)
AC耐電圧：最大5000V DC耐電圧：最大6000V 絶縁抵抗：最大100GΩ 最大72チャンネル試験対応（7508A / 7516A）ランプアップ時間／試験保持時間／ランプダウン時間をプログラム可能（0.1s～99.9s）アーク検出機能搭載 True RMS測定回路搭載セーフティインターロック保護機能 PC接続およびリモート制御対応 7640/7641耐圧試験器は、AC耐電圧試験、DC耐電圧試験、および絶縁抵抗（IR）試験機能を統合した3-in-1セーフティテスタです。 AC耐電圧試験では最大5kV、漏れ電流最大30mAの出力に対応し、DC耐電圧試験では最大6kV、漏れ電流最大10mAの出力が可能です。絶縁抵抗（IR）試験では、最大6kVの試験電圧出力に対応し、測定範囲は200kΩ～100GΩをサポートしています。生産ライン用途向けとして、マルチチャンネル構成にも対応しています。7641は1台あたり最大8チャンネルの試験が可能で、7508A / 7516Aスキャナボックスを接続することで、最大72チャンネルまで拡張できます。さらに、PC接続ソフトウェアおよびUSBメモリへの試験データ保存機能を搭載しており、試験データの管理・運用を効率化します。
お問い合わせ比較


層間短絡試験機 7703 (5000V)
このシリーズは2025年1月1日に生産が中止され、商品サービスはさらに5年間提供されます。代替機種は7750シリーズです。シングルチャンネルテストを提供最小のインダクタンスの試験(0.5uH) 高圧校正機能をサポート 5つの波形の比較モードを提供非破壊のインパルス高電圧検査技術を採用 L/C共振波形でのコイルの短絡原因を解析
お問い合わせ比較


層間短絡試験機 7713 (10000V)
このシリーズは2025年1月1日に生産が中止され、商品サービスはさらに5年間提供されます。代替機種は7750シリーズです。シングルチャンネルテストを提供最小のインダクタンスの試験(0.5uH) 高圧校正機能をサポート 5つの波形の比較モードを提供非破壊のインパルス高電圧検査技術を採用 L/C共振波形でのコイルの短絡原因を解析
お問い合わせ比較


層間短絡試験機 7700 (5000V)
このシリーズは2025年1月1日に生産が中止され、商品サービスはさらに5年間提供されます。代替機種は7750シリーズです。シングルチャンネルテスト高圧校正機能をサポート 5つの波形の比較モードを提供 Remote、Printerのインターフェースをサポート非破壊のインパルス高電圧検査技術を採用プッシュロック機能があり L/C共振波形でのコイルの短絡原因を解析
お問い合わせ比較


層間短絡試験機 7710 (10000V)
このシリーズは2025年1月1日に生産が中止され、商品サービスはさらに5年間提供されます。代替機種は7750シリーズです。シングルチャンネルテストを提供 Remote、Printerのインターフェースをサポート最小のインダクタンスの試験(100uH) 高圧校正機能をサポート 5つの波形の比較モードを提供非破壊のインパルス高電圧検査技術を採用プッシュロック機能があり L/C共振波形でのコイルの短絡原因を解析
お問い合わせ比較
