耐電圧試験機
7640 (Single Channel)

耐電圧試験機|7640 (Single Channel)
Features
Datasheet Inquiry
  • AC耐電圧：最大5000V
  • DC耐電圧：最大6000V
  • 絶縁抵抗：最大100GΩ
  • 最大72チャンネル試験対応（7508A / 7516A）
  • ランプアップ時間／試験保持時間／ランプダウン時間をプログラム可能（0.1s～99.9s）
  • アーク検出機能搭載
  • True RMS測定回路搭載
  • セーフティインターロック保護機能
  • PC接続およびリモート制御対応

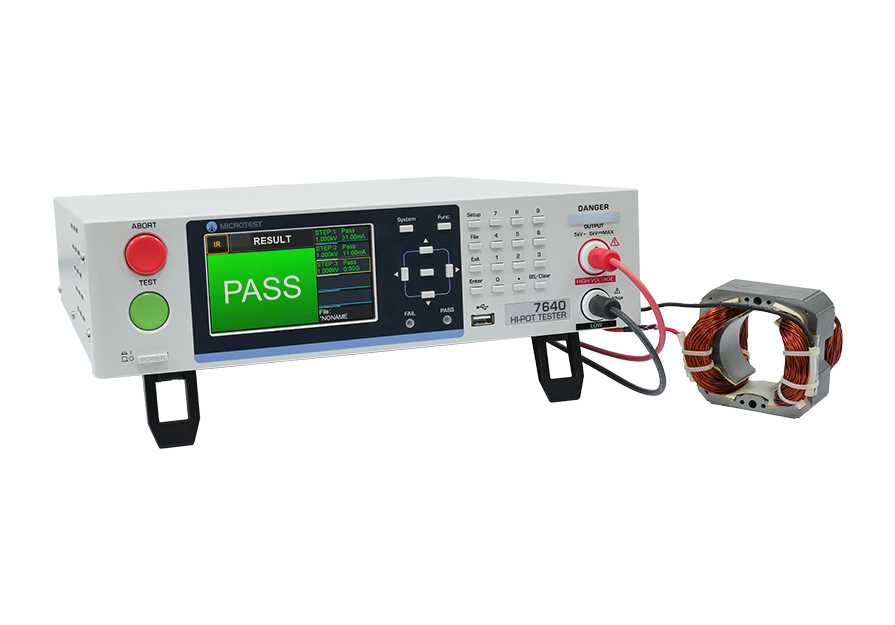

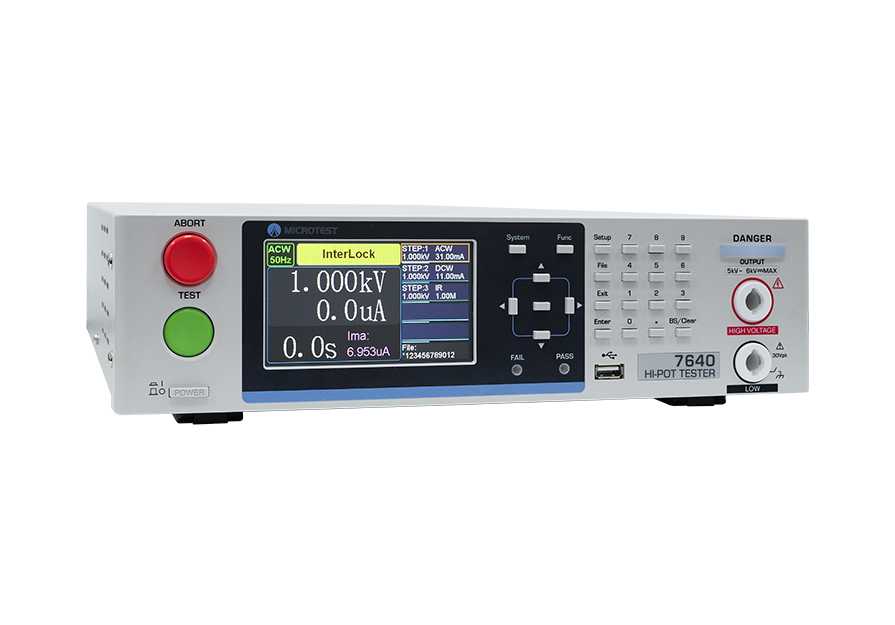

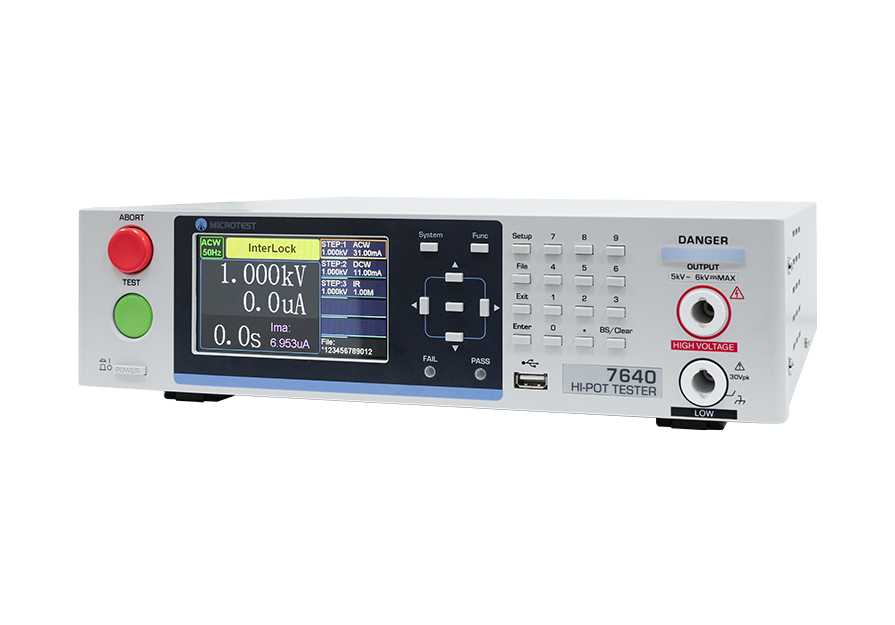

7640/7641耐圧試験器は、AC耐電圧試験、DC耐電圧試験、および絶縁抵抗（IR）試験機能を統合した3-in-1セーフティテスタです。
AC耐電圧試験では最大5kV、漏れ電流最大30mAの出力に対応し、DC耐電圧試験では最大6kV、漏れ電流最大10mAの出力が可能です。

絶縁抵抗（IR）試験では、最大6kVの試験電圧出力に対応し、測定範囲は200kΩ～100GΩをサポートしています。

生産ライン用途向けとして、マルチチャンネル構成にも対応しています。7641は1台あたり最大8チャンネルの試験が可能で、7508A / 7516Aスキャナボックスを接続することで、最大72チャンネルまで拡張できます。

さらに、PC接続ソフトウェアおよびUSBメモリへの試験データ保存機能を搭載しており、試験データの管理・運用を効率化します。

Specifications

仕様

Model 7640
チャンネル  1
AC Hipot
出力電圧範囲 10V~5000V
電圧分解能 1V
出力電圧精度 ±(2% of setting +5V) no load
出力周波数範囲 50/60Hz
定格電流 (Max.) 30mA
漏れ電流範囲 0~31mA
最小漏れ電流分解能 0.001mA
漏れ電流精度（低レンジ）  ±(1% of reading +5uA)
測定時間  0.1~999s, 0 (Continuous)
測定時間分解能  0.1s
ランプアップ／保持／ランプダウン時間  0.1~99.9 sec
アーク検出機能 レベル0：OFF／レベル1～9で調整可能（レベル1が最も高感度）
DC Hipot
出力電圧範囲 10V~6000V
出力電圧分解能 1V
出力電圧精度  ±(2% of setting +5V)
定格電流 (Max.)  10mA
漏れ電流 0~11mA
漏れ電流分解能（低レンジ）  0.001mA
漏れ電流精度（低レンジ）  ±(1% of reading +5uA)
測定時間  0.1~999s, 0 (Continuous)
測定時間分解能 0.1s
ランプアップ／保持／ランプダウン時間  0.1~99.9 sec
アーク検出機能 レベル0はOFF、レベル1～9で調整可能（レベル1が最も高感度です）
絶縁抵抗
出力電圧範囲 10V~6000V
出力電圧分解能 1V
出力電圧精度 ±(2% of setting+5V)
定格電流 (Max.)  1mA
絶縁抵抗上限しきい値  200k~100GΩ (電流測定範囲 5nA ≦ i ≦ 1mA)
絶縁抵抗分解能 0.001MΩ
絶縁抵抗精度 50V { 200k~500MΩ, ±(5% of reading+30kΩ)/ 500M~1GΩ, ±(10% of reading+20MΩ)/ 1G~10GΩ, ±(25% of reading+100MΩ)}
100V { 200k~200MΩ, ±(2% of reading+30kΩ)/ 200M~1GΩ, ±(5% of reading+20MΩ)/ 1G~20GΩ, ±(25% of reading+100MΩ)}
500V { 500k~500MΩ, ±(2% of reading+30kΩ)/ 500M~10GΩ, ±(5% of reading+20MΩ)/ 10G~50GΩ, ±(20% of reading+100MΩ)}
≥ 1000V { 1M~1GΩ, ±(2% of reading+30kΩ)/ 1G~10GΩ, ±(5% of reading+20MΩ)/ 10G~100GΩ, ±(20% of reading+100MΩ)}
測定時間 0.1~999s, 0 (Continuous)
測定時間分解能 0.1s
ランプアップ／保持／ランプダウン時間 0.1~99.9 sec



一般仕様

リモート制御 Test、Abort
リモート出力信号 Pass、Fail、HV output、Testing

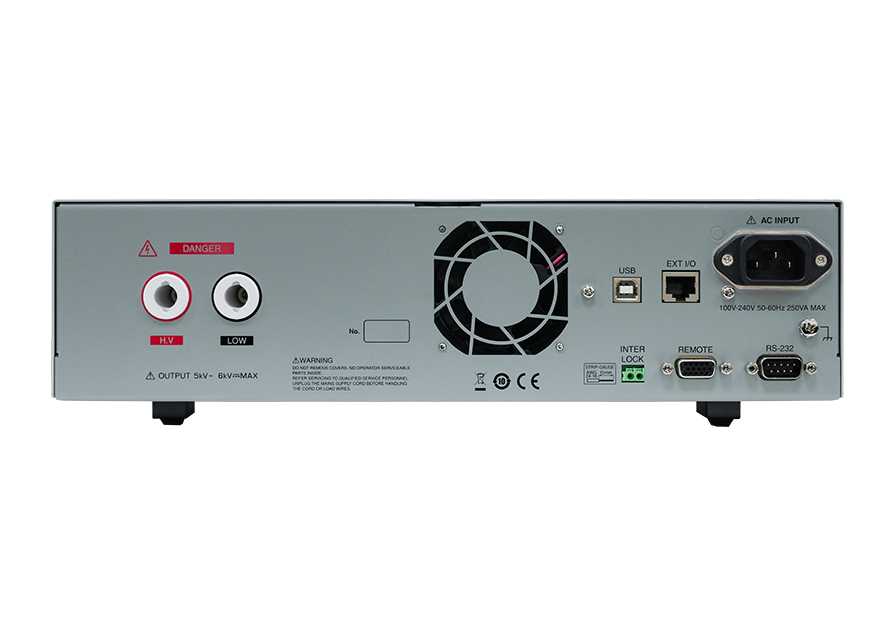

安全スイッチ  When testing, you need to short-circuit the INTER LOCK on the rear of the instrument to output the test voltage
内蔵ストレージ 7640(64 sets), 7641(32 sets)
USBホストストレージ  Storage setting files and update firmware; the number of saved data sets depends on the USB capacity
リストモード  Each group contains up to 8 (7640)/ 16 (7641) steps
インターフェース RS-232、Remote、USB Host/Device、EXT.I/O
パワーサプライ Voltage：100Vac~240Vac/ Frequency：50/60Hz ±5%
電力消費量 350VA
ディスプレイ  480*272, 4.3" TFT LCD
環境条件  Temperature：5℃~40℃, Humidity：20~80%RH
寸法 (W*H*D) 340×88×369.6mm(7640)/ 340×88×429.6mm(7641)
質量 12Kg(7640)/ 14Kg(7641)
