MICROTEST | ケーブル試験機

ケーブル試験機

ケーブル、コネクタ、USB Type-Cなどの製品をワンストップで試験できます。試験項目は導通インピーダンス、安全規格の耐圧漏れ電流試験、絶縁インピーダンス、短断路及びコンポネント試験です。USB Type-Cの製品に対してプレッシャー・ドロップ試験を提供します。ワイヤーハーネスの内部抵抗を正しくチェックし、E-Marker ICのパラメータを読み取ります。

ケーブル試験機

すべての製品

四線式ケーブル試験機二線式ケーブル試験機 USB Type-C　試験機


ケーブル試験機シリーズ 8761FA/8761NA/8761N
四線線式測定導電率 1mΩ～52Ω テストピン 64/128/256 最大テストファイル数 500セット開回路/短絡連続性テスト AC/DC耐電圧テスト DC絶縁テストクイック導電率テスト複数DUT（デバイスアンダーテスト）同時テストバーコードスキャンおよび印刷機能をサポートワイヤーやコネクタの正常または逆差しの自動識別 MICROTEST 8761シリーズケーブルハーネステスターは、高精度の四線式測定技術を使用して、ワイヤーハーネス製品の電気的特性テストを実施します。低い1mΩの抵抗レベルにも対応しています。テスト項目には、連続インピーダンス、開回路/短絡回路、AC/DC耐電圧、安全絶縁耐圧、IR絶縁、コンポーネントテスト（抵抗器、コンデンサ、ダイオード）が含まれます。テストポイントは64、128、256の選択肢から選べ、最大AC耐電圧は1000V、最大DC耐電圧は1500Vです。PC接続ソフトウェアとバーコードスキャンをサポートしており、ワイヤーおよびコネクタの生産ラインにおける自動化テスト要件を満たします。
お問い合わせ比較


ケーブル試験機8761Kシリーズ 8761NAK/8761NK
4線式測定：導通抵抗 1mΩ～52Ω 低抵抗スキャン試験：10mΩ～52Ω テストピン数：512ピンテストファイル登録数：最大500セットオープン／ショート試験導通試験 AC／DC耐電圧試験 DC絶縁抵抗試験バーコードスキャンおよび印刷機能に対応 MICROTEST 8761Kシリーズケーブルハーネステスターは、精密な4線式測定技術を採用しており、1mΩという低抵抗レベルのハーネス製品に対して包括的な電気特性試験を実施することができます。試験機能には、導通試験、開放/短絡試験、AC/DC耐電圧試験、絶縁抵抗（IR）試験、および部品試験（抵抗器/コンデンサ/ダイオード）が含まれます。試験ポイントは最大512ポイントまで選択可能であり、最大出力電圧はAC 700V、DC 1000Vに対応しています。PC接続ソフトウェアおよびバーコードスキャナーにも対応しており、ワイヤーおよびコネクタの製造ラインにおける自動試験の要件を満たします。
お問い合わせ比較


ケーブル試験機8740シリーズ 8740FA/8740NA/8740N
テストピン数：128／256／512ピンテストファイル数：最大500セット開放／短絡試験導通試験 AC／DC耐電圧試験 DC絶縁試験高速導通検査複数DUT同時試験バーコードスキャンおよび印刷機能対応ワイヤーやコネクタの正常／逆挿入を自動識別 MICROTEST 8740シリーズケーブルハーネステスターは、コスト面を考慮し、非常に低抵抗測定を必要としない製品向けに2線式測定技術を採用しています。テスト機能は、導通試験、開放／短絡試験、AC/DC耐電圧試験、絶縁抵抗試験、および部品試験（抵抗器／コンデンサ／ダイオード）を含みます。テストポイントは128／256／512ポイントから選択可能で、最大AC耐電圧出力は1000V、最大DC耐電圧出力は1500Vです。PC接続用ソフトウェアおよびバーコードスキャンに対応しており、ワイヤーおよびコネクタの自動ライン検査の要件を満たしています。
お問い合わせ比較

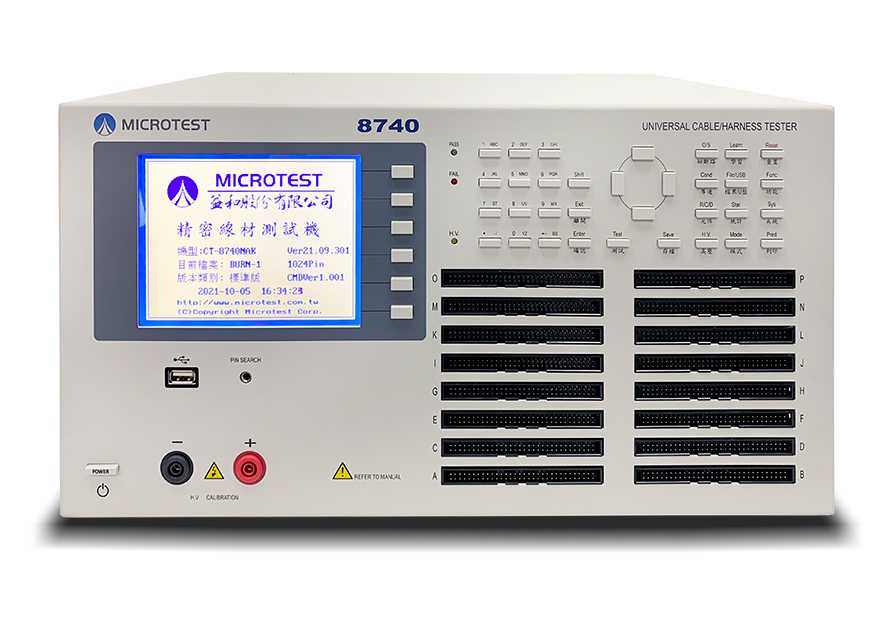

ケーブル試験機8740Kシリーズ 8740NAK/8740NK
テストピン数：最大1024点テストファイル保存数：最大500セット開放／短絡試験導通試験 AC/DC耐電圧試験直流絶縁試験クイック導通試験複数DUTの同時試験対応バーコードスキャンおよび印刷機能対応ワイヤーやコネクタの正しい向き／逆差し込みを自動識別 MICROTEST 8740Kシリーズケーブルハーネステスターは、2線式測定技術を採用しており、極めて低い抵抗値の測定を必要としない製品に対して、治具コストを考慮したうえで適しています。試験機能には、導通試験、開放／短絡試験、AC/DC耐電圧試験、絶縁抵抗（IR）試験、および部品検査（抵抗器／コンデンサ／ダイオード）が含まれます。テストポイントは最大1024点まで対応可能で、AC耐電圧の最大出力は700V、DC耐電圧の最大出力は1000Vです。また、PC接続用ソフトウェアおよびバーコードスキャン機能にも対応しており、ワイヤーやコネクタ製造における自動ライン試験の要求に対応しています。
お問い合わせ比較


USB Type-C試験機 8761NAC
4線式導通測定 1mΩ～52Ω テストピン数 64／128 E-Marker ICテスト電圧降下試験（5A）開放／短絡試験導通試験 AC／DC耐電圧試験 DC絶縁試験バーコードスキャンおよび印刷機能対応ワイヤーやコネクタの正逆差し込み自動識別 USB Type-Cケーブル／コネクタの試験には、専用オプションのMICROTEST 8761NACが利用可能です。本機は4線式測定技術を採用し、コネクタのUSB Type-Cループ方向を自動検出します。最大AC耐電圧は700V、最大DC耐電圧は1000Vに対応しています。また、FX-000C28 2-in-1カレントソースエクスパンドボックスを搭載しており、USB Type-Cケーブル／コネクタに対して導通試験、開放／短絡試験、安全耐電圧絶縁試験、RA抵抗測定、フィルタコンデンサ試験を実施可能です。さらに、FX-000C28 2-in-1カレントソースエクスパンドボックスを選択することで、5Aの電圧降下による内部抵抗試験や、USB Type-Cケーブル上のE-Marker ICのVDOコード読み取りも可能となります。
お問い合わせ比較
