ケーブル試験機8740Kシリーズ
8740NAK/8740NK

ケーブル試験機8740Kシリーズ|8740NAK/8740NK
Features





  • テストピン数:最大1024点
  • テストファイル保存数:最大500セット
  • 開放/短絡試験
  • 導通試験
  • AC/DC耐電圧試験
  • 直流絶縁試験
  • クイック導通試験
  • 複数DUTの同時試験対応
  • バーコードスキャンおよび印刷機能対応
  • ワイヤーやコネクタの正しい向き/逆差し込みを自動識別

MICROTEST 8740Kシリーズ ケーブルハーネステスターは、2線式測定技術を採用しており、極めて低い抵抗値の測定を必要としない製品に対して、治具コストを考慮したうえで適しています。
試験機能には、導通試験、開放/短絡試験、AC/DC耐電圧試験、絶縁抵抗(IR)試験、および部品検査(抵抗器/コンデンサ/ダイオード)が含まれます。
テストポイントは最大1024点まで対応可能で、AC耐電圧の最大出力は700V、DC耐電圧の最大出力は1000Vです。また、PC接続用ソフトウェアおよびバーコードスキャン機能にも対応しており、ワイヤーやコネクタ製造における自動ライン試験の要求に対応しています。

Specifications

選択

8740K シリーズ
モデル 8740NAK 8740NK
AC 耐電圧テスト 100V-700V -
DC耐電圧テスト 50V-1000V 50V-1000V
テストピン 1024



SPEC

安全耐電圧テスト
AC 耐電圧漏れ電流

0.01mA -5mA

(仕様が0.1mA以下の場合は、試験前に補正を必ず行ってください。)

DC 耐電圧漏れ電流 0.1µA-1000µA
DC 耐電圧絶縁抵抗

1MΩ-1.2GΩ

(この試験を行う前に、取扱説明書をよくお読みください。)

ハイポット出力精度 ±5%
ハイポット測定基本精度 ±5%
定格出力 5Vdc
ハイポット測定時間 0.01S - 60S
ワイヤー仕様 Maximum allowable capacitance 5μF
低電圧電気テスト
測定モード 2-Wire Test
連続性テスト 100mΩ-52Ω
断続的連続性テスト 20Ω-2KΩ

O/S

断続的開回路/短絡

クイック断続的開回路

1kΩ-100kΩ
開回路/短絡判定
片側テスト
コンポーネントテスト
抵抗 測定範囲 100mΩ-2MΩ
レベル信号 2.4V (Fixed)
電流信号 35mA
容量 測定範囲 10pF-3µF
レベル信号 1.2V (Fixed)
周波数信号

AUTO Gear (Fixed)

48Hz/480Hz/4.8kHz/48kHz

ダイオード 測定範囲 0-7V
その他の機能
高機能 プログラマブル連続テスト/ピンサーチ/自動診断
テストスキャンモード オート、マニュアル、外部トリガー
測定信号 低電圧測定信号
パネル システム/ラピッド/編集/機能
インジケーター 合否判定 HV LED赤緑表示灯 / 画面表示 / 音声



システム

オペレーション マニュアル、オート、リモコン
内蔵ストレージ テストファイル数 最大500セット
電源 固定電圧 115/230 Vac ±10%
周波數 60/50Hz
消費電力 250VA
環境 溫度 0℃-40℃
濕度 RH≦75%
ディスプレイ 320*240 dot-matrix display

寸法

(W*H*D)

1024PIN
435x270x360 mm
重量 1024PIN 18Kg

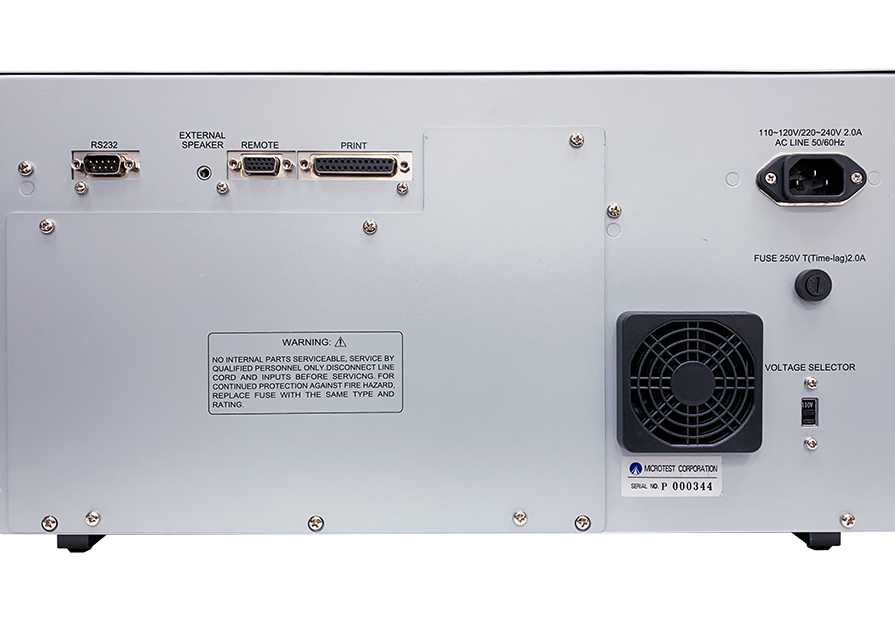

インターフェース RS-232, USB Host, Print, Remote
