モーターステータ試験システム
MT-6910 (8 Channel)

モーターステータ試験システム|MT-6910 (8 Channel)
Features





  • 耐電圧/漏れ電流試験
  • 絶縁抵抗試験
  • 巻線層間短絡試験
  • 三相電流バランステスト(オプション)
  • 極性回転試験
  • インダクタンス試験
  • 複数の被試験体(DUT)を同時に試験可能
  • 4線式直流抵抗測定は他方式より高精度
  • インパルス/サージ試験は波形比較による非破壊解析
  • 画面表示は中国語/英語を任意に切替可能

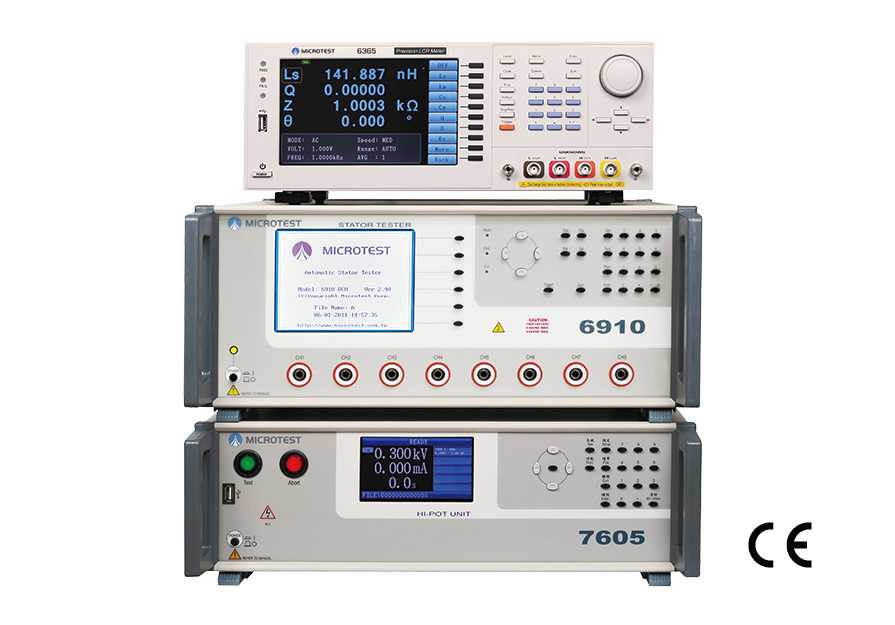

MICROTEST MT-6910 モーター用ステーター試験システムは、層間短絡試験機(6910)、高電圧耐圧試験機(7605)、LCRテスター(6365)を統合しており、6910がメインコントローラーとして機能します。全ての測定パラメータの設定が可能で、8チャンネルの試験を同時に実施できます。外部PCソフトウェアにより、6910からのリアルタイムデータ取得、レポート作成、または試験結果のデータベースへの直接アップロードが可能です。

このオールインワンの統合システムは、モーター用ステーターの安全規格適合性、高電圧絶縁試験、及びコイル層間短絡試験をカバーしています。正確な4線式抵抗測定技術を用いて、ステーターの極性(回転試験)も測定可能です。さらに、三相電流バランス試験(オプション)にも対応しています。本システムはPC接続ソフトウェアによるデータ保存機能を備え、PLC制御の構成も可能です。特定の顧客向けステーターにはカスタマイズされた試験治具の提供も行っています。加えて、オプションでLCRメーターを搭載可能で、10Hz〜200kHzの試験周波数範囲でステーターのインダクタンス測定を行い、三相バランスインダクタンス試験をサポートします。

Specifications

選択

MICROTESTのステーターテストソリューションは、お客様の様々なニーズに応じて、最適なテストシステムにカスタマイズ可能です。
まずは、ラックマウントタイプかベンチトップタイプかの構成を検討し、さらにPC接続機能の有無を評価してください。

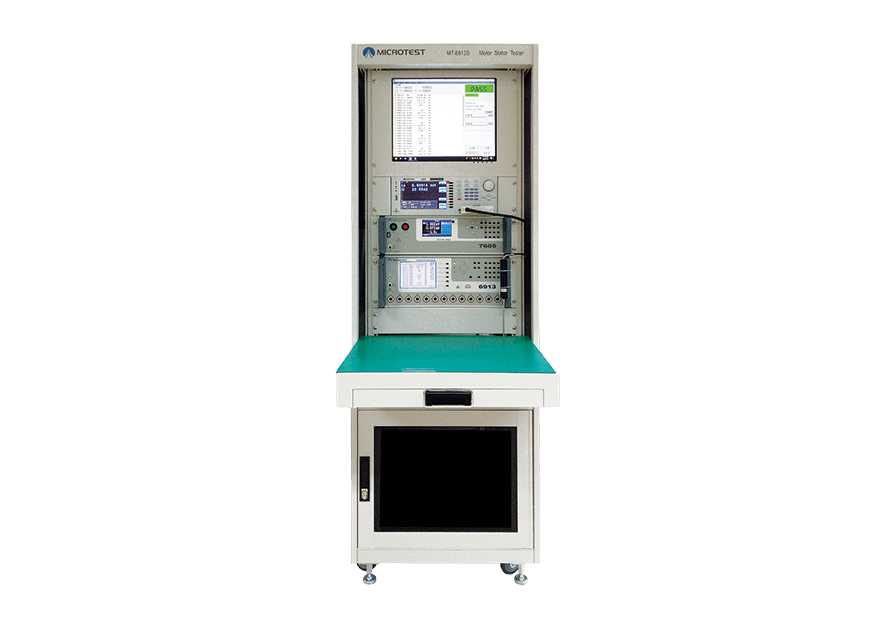

システム ベンチトップ型 ラック型









PC接続ソフトの有無を選択
機能 装置上で直接操作する PC Link
生産トレーサビリティ管理 — バーコード/ラベルプリンター/レーザー刻印機の導入 /
テストファイルセット

100 sets (existing instruments)

Unlimited (according to PC memory)

複数機器間でのテストファイル共有

共有できません。ファイルを再作成してください。

PCソフトウェアを通じて共有する

テストデータへのアクセス /

RS-232インターフェースを介してテストデータをPCに転送します。

テストデータをクラウドデータベースにアップロード /
ユーザー権限管理

/



エンジニアリングモードによる権限管理および設定をサポートします。

CPK レポート

/





お客様のご要望に応じたカスタマイズCPKレポート /



SPEC

 モデル  MT-6917  MT-6913  MT-6913L  MT-6910
 テストチャンネル  17 13  13
 DCR レンジ  0.1mΩ-100kΩ  0.1mΩ-100kΩ  0.1mΩ-150Ω  0.1mΩ-100kΩ
DCR 精度

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

Low Resistance

0.1mΩ-200mΩ

±(0.1%±0.5mΩ)

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

High Resistance

1Ω-100KΩ

±0.1%





High Resistance

1Ω-100KΩ

±0.1%





High Resistance

200mΩ-1Ω

±(0.1%±2mΩ

1Ω-150Ω

±0.5%

High Resistance

1Ω-100KΩ

±0.1%







仕様

モデル MT-6910
DC 抵抗試験 (6910)
DCR レンジ 0.1mΩ-100kΩ
測定モード 4-Wire
安全耐圧試験(7605)
AC 出力電圧 100V-5000V
AC 漏れ電流 0.001mA-10mA
AC アーク検出 Detect gears from 0-9
DC 出力電圧 100V-6000V
DC 漏れ電流 0.001mA-5mA
DC アーク検出 Detect gears from 0-9
IR 出力電圧 100V-1000V
絶縁抵抗 1-9999MΩ
測定時間 0.1-99.9s Continuously adjustable
電圧精度 ±(3% of setting+5V)
インパルス巻線試験 (6910)
プログラム可能なインパルス電圧 200V-5000V
インパルス電圧の精度 ±2%
総面積比較

層間短絡が発生すると、コイルの電力損失が増加し、共振減衰係数が増大、共振振幅が減少し、総面積が減少します。これらは層間短絡を検査する基本的なパラメーターです。

ゴールデンサンプルと被試験体(DUT)の面積差を計算・比較し、パーセンテージで表示します。
このデータから電力損失を解析します。

差分面積比較

正常波形と被試験体(DUT)の波形の差を合算したものを「面積差分(Area differential)」と呼びます。
層間短絡が発生すると、インダクタンスが低下し(変圧器と同様)、波形の位相が変化し、面積差分も変化します。これにより、装置は「不合格」を表示します。
ただし、このパラメーターはインダクタンスのばらつきや共振位相のシフトにより誤差が生じる可能性があります。(シリコン鋼製品であるモーターや従来の変圧器には適していません)

ゴールデンサンプルと被試験体(DUT)間の波形の面積差を計算・比較し、波形の重なり度合いを判定します。
この方法でインダクタンスの比較を行います。

波形比較 許容波形範囲を設定し、被試験体(DUT)の波形がこの範囲内であれば「合格」、範囲外であれば「不合格」と判定します。
このパラメーターは共振波の振幅と位相の両方を判定できるため、層間短絡の検出能力を向上させます。
コロナ比較 パルステストでは、絶縁欠陥により放電が発生し、コロナが発生します。本機能は偏差の程度に基づいてコロナ発生回数をカウントすることが可能です。
コイル上の放電現象を検出します。
フラット比較 層間短絡が発生すると、波形が乱れます。そのため、本装置は波形を定量化し、比較を行います。
インダクタンス測定(オプション:LCRメーター 6365)
インダクタンス範囲 0.1nH - 99.999KH
試験周波数 10Hz-200kHz
周波数出力精度 ±0.01%
周波数分解能 5 Digits
AC ドライブレベル 10mV to 2Vrms (1m Vrms resolution)
基本精度 ±0.1%
三相インダクタンス平衡試験

比較モード

  • 2組のコイルのインダクタンスの差の絶対値を求めます。



  • 2組のコイルのインダクタンス差の絶対値を基準値で割った比率を算出します。



  • 2組のコイルのインダクタンス差の絶対値と、3組のコイルの測定抵抗の平均値との比率を算出します。



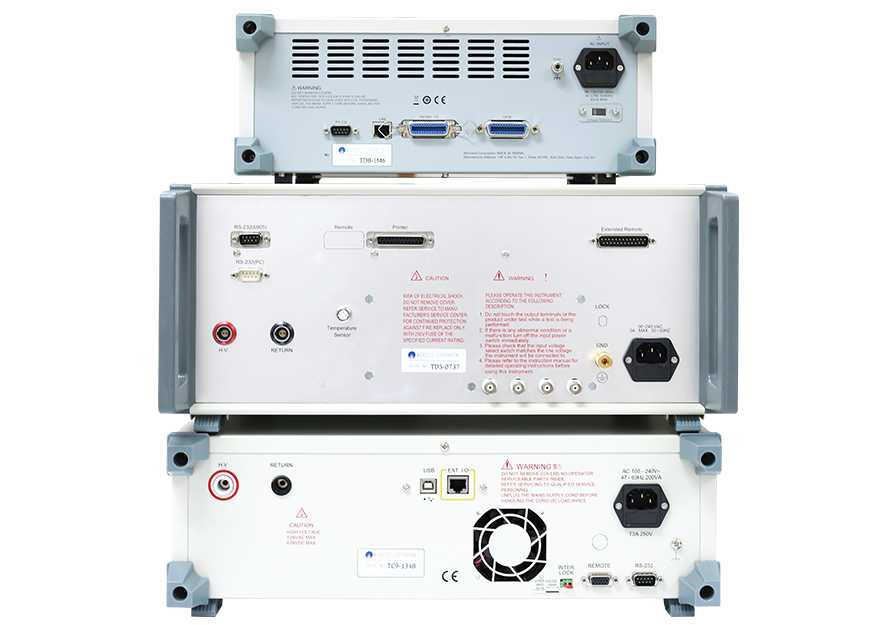

システム

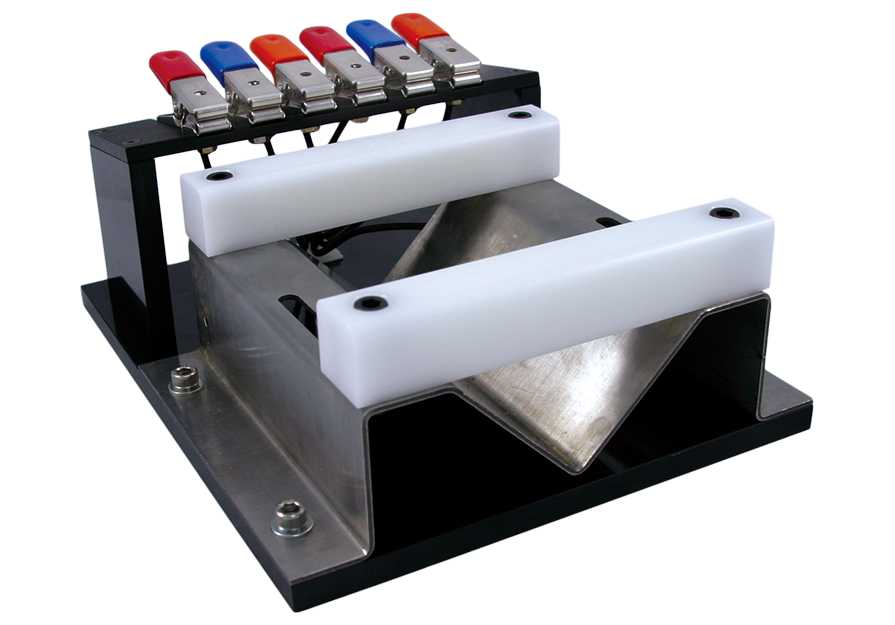

試験治具 試験要件に応じて
インジケーター 合否判定画面表示および音声通知
内蔵ストレージ Storage of 100 rewritable data sets
オペレーション Manual, RS-232
電源 電圧 90-132Vac or 198-264Vac
周波數 50/60Hz
消費電力 300VA
環境 溫度 10℃-40℃
濕度 20-90%RH
ディスプレイ 6910 5.7" dot-matrix display (320*240)
6505 4.3" TFT LCD (480*272)
6365 7.0" TFT (800*480)

寸法

(W*H*D)

6910 435x190x522mm
7605 435x145x522mm
6365 435x145x522mm
重量 6910 15 Kg
7605 14 Kg
6365 3 Kg
インターフェース RS-232
