モーターステータ試験システム
MT-6917 (17 Channel)

モーターステータ試験システム|MT-6917 (17 Channel)
Features





  • 17チャンネル
  • 耐電圧・リーク電流測定
  • 絶縁抵抗測定
  • 巻線層間短絡試験
  • 三相電流バランス試験(オプション)
  • 極性(回転)試験
  • インダクタンス試験
  • 複数のDUTを同時に測定可能
  • 4線式直流抵抗測定により、より高精度な測定が可能
  • 波形比較によるインパルス・サージ試験は非破壊解析に対応
  • 画面表示は中国語・英語を任意に切替可能

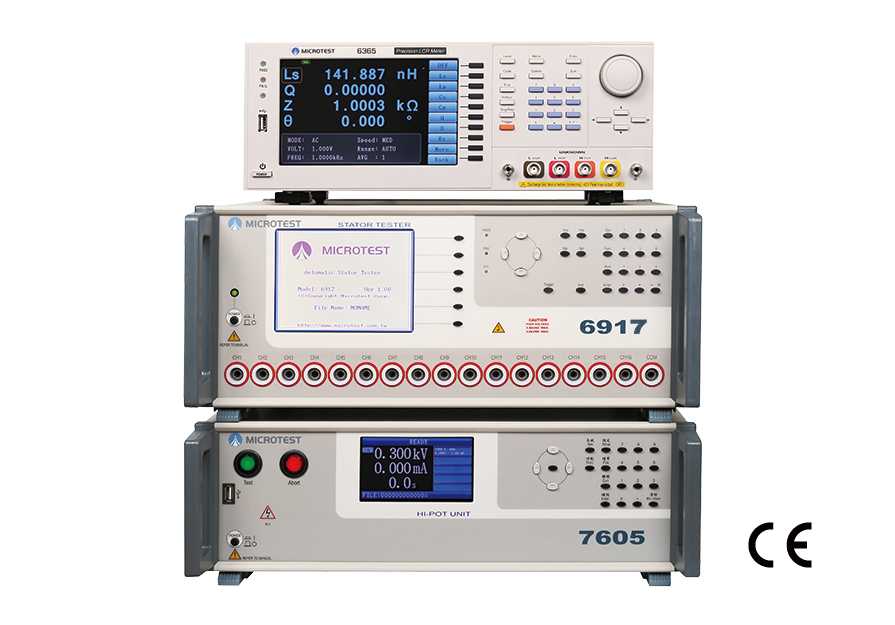

MICROTEST MT-6917 モーターステータ試験システムは、層間短絡試験機(6917)、高電圧耐圧試験機(7605)、およびLCRメーター(6365)を統合し、6917をメインコントローラーとして使用しています。本システムはすべての測定パラメーター設定が可能で、17チャンネルの試験を提供します。外部PCソフトウェアにより、6917からリアルタイムでデータ取得が可能で、レポートの作成や試験結果のデータベースへの直接アップロードもサポートします。

本オールインワン統合システムは、安全規格適合試験、高電圧絶縁試験、ならびにモーターステータのコイル層間短絡試験をカバーしています。精密な4線式抵抗測定技術を用いて、モーター固定子の極性(回転試験)を測定可能です。また、三相電流のバランス試験(オプション)にも対応しています。PC接続ソフトウェアによるデータ保存が可能で、PLC制御システムへの対応も可能です。顧客特定の固定子に対応したカスタム試験治具の提供も可能です。さらに、オプションのLCRメーターにより、10Hz~200kHzの試験周波数範囲で固定子のインダクタンス値測定が可能で、三相バランスインダクタンス試験にも対応しています。

Specifications

選択

MICROTESTのステーター試験ソリューションは、さまざまな要件に応じて最適な試験システムとしてカスタマイズ可能です。まず、ラックマウント型かデスクトップ型かの選択、そしてPC接続の有無を評価いただけます。



システム ベンチトップ ラック







PC接続ソフトウェアの導入を検討します。
ファンクション 機器本体で直接操作可能です。 PC Link
生産トレーサビリティ管理 ― バーコード、ラベルプリンター、レーザー刻印機の導入に対応 /
テストファイルセット保存

100 sets (existing instruments)

Unlimited (according to PC memory)

デバイス間テストファイル共有

ファイルの共有ができません。再度ファイルを作成してください。

PCソフトウェアを通じて共有可能です。

テストデータアクセス /

RS-232インターフェース経由でPCへテストデータ転送

テストデータをクラウドデータベースにアップロード /
ユーザー権限管理またはユーザーアクセス制御

/



エンジニアリングモードによる権限管理および設定に対応。

CPK レポート

/





顧客要件に応じたカスタマイズCPKレポート /



SPEC

 モデル  MT-6917  MT-6913  MT-6913L  MT-6910
テストチャンネル  17 13  13
 DCR レンジ  0.1mΩ-100kΩ  0.1mΩ-100kΩ  0.1mΩ-150Ω  0.1mΩ-100kΩ
DCR 精度

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

Low Resistance

0.1mΩ-200mΩ

±(0.1%±0.5mΩ)

Low Resistance

0.1mΩ-1Ω

±(0.2%±1mΩ)

High Resistance

1Ω-100KΩ

±0.1%





High Resistance

1Ω-100KΩ

±0.1%





High Resistance

200mΩ-1Ω

±(0.1%±2mΩ

1Ω-150Ω

±0.5%

High Resistance

1Ω-100KΩ

±0.1%







仕様

モデル MT-6917
DC 抵抗試験 (6917)
DCR レンジ 0.1mΩ-100kΩ
測定モード 4-Wire
安全耐圧試験 (7605)
AC 出力電圧 100V-5000V
AC 漏れ電流 0.001mA-10mA
AC アーク検出 Detect gears from 0-9
DC 出力電圧 100V-6000V
DC 漏れ電流 0.001mA-5mA
DC アーク検出 Detect gears from 0-9
IR 出力電圧 100V-1000V
絶縁抵抗 1-9999MΩ
測定時間 0.1〜99.9秒、連続調整可能
電圧精度 ±(3% of setting+5V)
インパルス巻線試験(6917)
インパルス電圧(プログラム可能) 200V-3000V
インパルス電圧精度 ±2%

総面積比較

層間短絡が発生すると、コイルの損失電力が増加し、共振減衰係数が増加、共振振幅が減少し、総面積が減少します。これらが層間短絡を検出する基本的なパラメータです。

ゴールデンサンプルとDUT間の面積差を計算・比較し、パーセンテージで表示します。
このデータにより、損失電力の解析を行います。

差分面積比較

正常波形とDUT波形の差分を合算したものを「面積差分」と呼びます。
層間短絡が発生すると、インダクタンスが減少します(変圧器と同様)。それに伴い波形の位相が変化し、面積差分も変化します。この場合、装置は「不合格」を表示します。
しかし、このパラメータはインダクタンスのばらつきや共振位相のずれにより誤差が生じる可能性があります。(シリコン鋼を用いたモーターや従来の変圧器などには適していません)

ゴールデンサンプルとDUT間の面積差を計算・比較し、波形の重なり度合いを判定します。
この方法でインダクタンスの比較を行います。

波形比較

許容される波形範囲を設定し、DUTの波形がこの範囲内であれば「合格」、それ以外は「不合格」と表示します。
このパラメータは共振波の振幅と位相の両方を判定でき、層間短絡の検出能力を向上させます。

コロナ比較

パルステストでは、絶縁欠陥が放電を引き起こし、コロナ現象を発生させます。本機能は偏差の度合いに基づいてコロナ発生回数をカウントできます。
コイル上の放電現象を検出します。

フラット比較

もし層間短絡が発生した場合、波形は振動します。そのため、装置は波形を定量化し、比較を行います。
インダクタンス測定(オプション:LCRメーター 6365)
インダクタンス範囲 0.1nH - 99.999KH
試験周波数 10Hz-200kHz
周波数出力精度 ±0.01%
周波数分解能 5 Digits
AC ドライブレベル 10mV to 2Vrms (1m Vrms resolution)
基本精度 ±0.1%
三相インダクタンス平衡試験

比較モード

  • 2セットのコイルインダクタンスの差の絶対値



  • 2セットのコイルインダクタンスの差の絶対値と基準値との比率



  • 2セットのコイルのインダクタンスの差の絶対値と、3セットのコイルの測定抵抗の平均値との比率



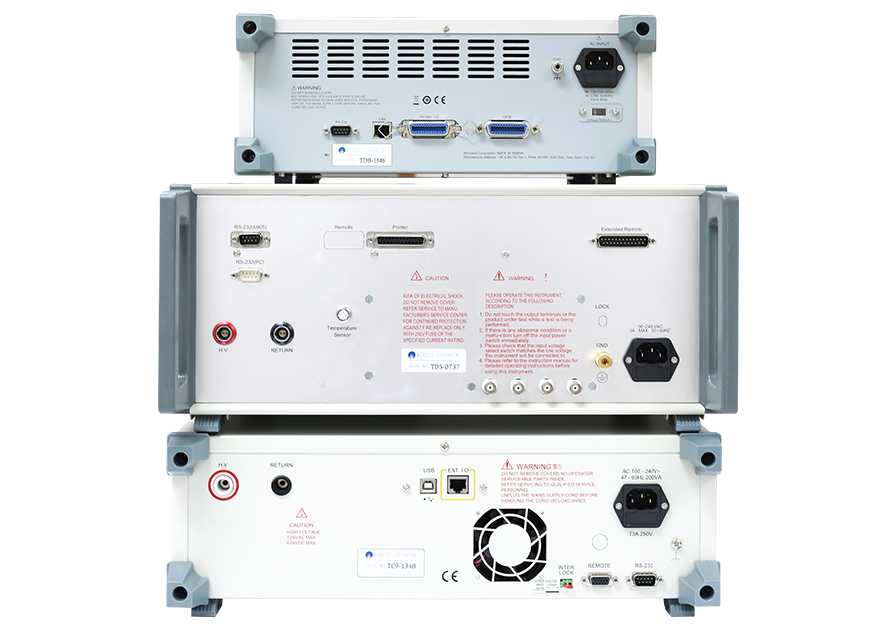

システム

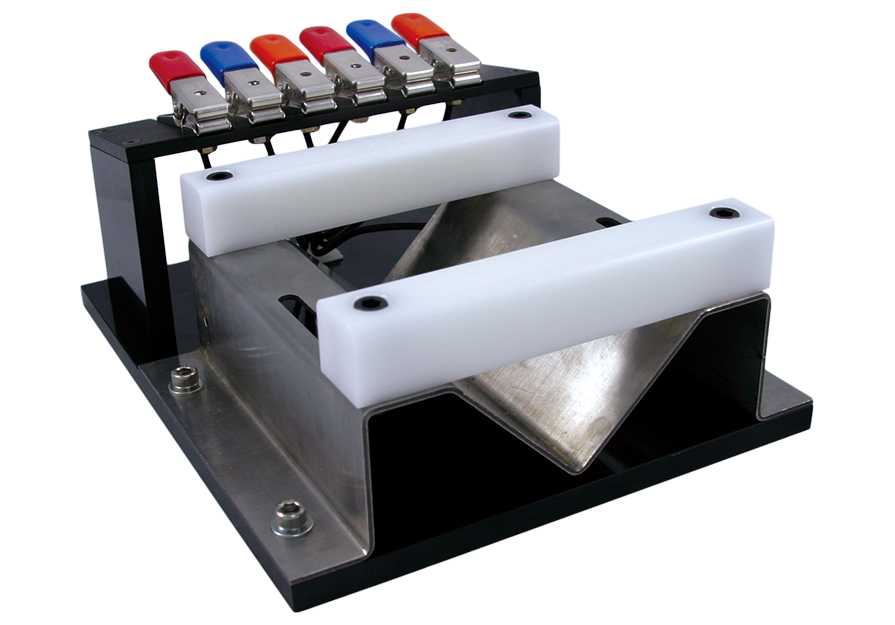

試験治具 According to the test requirements
インジケーター Pass/Fail Screen Diaplay/Sound
内蔵ストレージ Storage of 100 rewritable data sets
オペレーション マニュアル、RS-232
電源 電圧 90-132Vac or 198-264Vac
周波數 50/60Hz
消費電力 300VA
環境 溫度 10℃-40℃
濕度 20-90%RH
ディスプレイ 6917 5.7" dot-matrix display (320*240)
7605 4.3" TFT LCD (480*272)
6365 7.0" TFT (800*480)

寸法

(W*H*D)

6917 435x190x522mm
7605 435x145x522mm
6365 435x145x522mm
重量 6917 15 Kg
7605 14 Kg
6365 3 Kg
インターフェース RS-232
