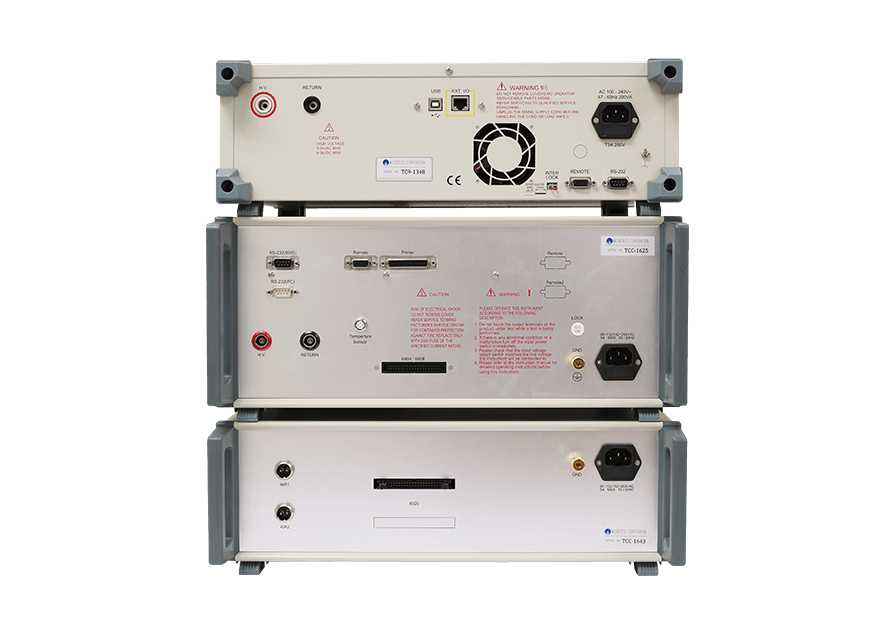

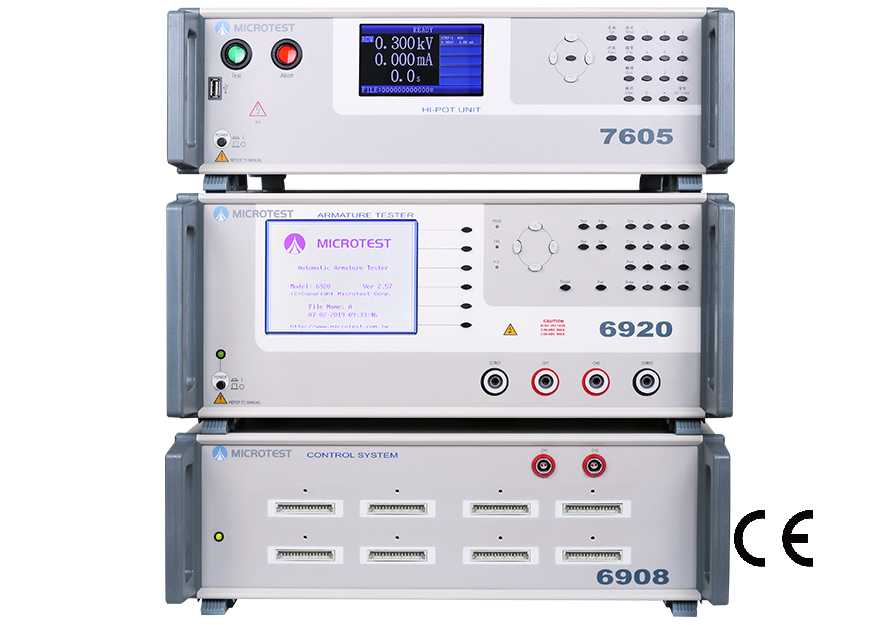

MICROTEST MT-6920モーターローター試験システムは、インターターン短絡試験器（6920）、耐電圧試験器（7605）、および多チャンネル制御ボックス（6908）を組み合わせたシステムで、6920がメインコントローラーとして機能します。すべての測定パラメータの設定が可能で、24または48チャンネルのテストに対応しています。外部PCソフトウェアを通じて、6920からの測定結果をリアルタイムで取得・閲覧でき、レポートの作成やデータベースへの直接アップロードも行えます。
MT-6920は、モーターローターの溶接抵抗測定において、24または48チャンネルによる多点同時検査が可能です。本システムは、安全規格対応の耐電圧試験、絶縁測定、コイル層間短絡検査を一体化しており、PC接続による遠隔制御やデータ保存にも対応しています。さらに、PLC制御との連携や、顧客仕様に応じたローター用のカスタム治具にも対応可能です。
MICROTESTのステーターテストソリューションは、お客様の様々なニーズに応じて、最適なテストシステムにカスタマイズ可能です。
まずは、ラックマウントタイプかベンチトップタイプかの構成を検討し、さらにPC接続機能の有無を評価してください。
| システム | ベンチトップ型 | ラック型 |
|
|
 |
| PC接続ソフトの有無を選択 | ||
| 機能 | 装置上で直接操作する | PC Link |
| 生産トレーサビリティ管理 — バーコード／ラベルプリンター／レーザー刻印機の導入 | / | ● |
| テストファイルセット |
100 sets (existing instruments) |
Unlimited (according to PC memory) |
| 複数機器間でのテストファイル共有 |
共有できません。ファイルを再作成してください。 |
PCソフトウェアを通じて共有する |
| テストデータへのアクセス | / |
RS-232インターフェースを介してテストデータをPCに転送します。 |
| テストデータをクラウドデータベースにアップロード | / | ● |
| ユーザー権限管理 |
/
|
エンジニアリングモードによる権限管理および設定をサポートします。 |
| CPK レポート |
/
|
|
| お客様のご要望に応じたカスタマイズCPKレポート | / |  |
SPEC
| モデル | MT-6920 |
| テストチャンネル | 24/48 |
| DC 抵抗試験(6920) | |
| DCR レンジ | 0.1mΩ-100kΩ |
| Measuring Mode | 4-Wire |
| DCR 精度 |
Low Resistance 0.1mΩ-1Ω±(0.2%±1mΩ) High Resistance 1Ω-100KΩ±0.1% |
| 安全耐圧試験(7605) | |
| AC 出力電圧 | 100V-3000V |
| AC 漏れ電流 | 0.001mA-10mA |
| AC アーク検出 | Detect gears from 0-9 |
| DC 出力電圧 | 100V-3000V |
| DC 漏れ電流 | 0.001mA-5mA |
| DCアーク検出 | Detect gears from 0-9 |
| IR 出力電圧 | 100V-1000V |
| 絶縁抵抗 | 1-9999MΩ |
| 測定時間 | 0.1-99.9s Continuously adjustable |
| 電圧精度 | ±(3% of setting+5V) |
| インパルス巻線試験 (6920) | |
| プログラム可能なインパルス電圧 | 200V-3000V |
| インパルス電圧の精度 | ±2% |
| 総面積比較 |
層間短絡が発生すると、コイルの電力損失が増加し、共振減衰係数が増大、共振振幅が減少し、総面積が減少します。これらは層間短絡を検査する基本的なパラメーターです。 ゴールデンサンプルと被試験体（DUT）の面積差を計算・比較し、パーセンテージで表示します。 |
| 差分面積比較 |
正常波形と被試験体（DUT）の波形の差を合算したものを「面積差分（Area differential）」と呼びます。 ゴールデンサンプルと被試験体（DUT）間の波形の面積差を計算・比較し、波形の重なり度合いを判定します。 |
| 波形比較 | 許容波形範囲を設定し、被試験体（DUT）の波形がこの範囲内であれば「合格」、範囲外であれば「不合格」と判定します。 このパラメーターは共振波の振幅と位相の両方を判定できるため、層間短絡の検出能力を向上させます。 |
| コロナ比較 | パルステストでは、絶縁欠陥により放電が発生し、コロナが発生します。本機能は偏差の程度に基づいてコロナ発生回数をカウントすることが可能です。 コイル上の放電現象を検出します。 |
| フラット比較 | 層間短絡が発生すると、波形が乱れます。そのため、本装置は波形を定量化し、比較を行います。 |
システム
| 試験治具 | 試験要件に応じて | |
| インジケーター | 合否判定画面表示および音声通知 | |
| 内蔵ストレージ | Storage of 100 rewritable data sets | |
| オペレーション | マニュアル, RS-232 | |
| 電源 | 電圧 | 90-132Vac or 198-264Vac |
| 周波數 | 50/60Hz | |
| 消費電力 | 300VA | |
| 環境 | 溫度 | 10℃-40℃ |
| 濕度 | 20-90%RH | |
| ディスプレイ | 6920 | 5.7" dot-matrix display (320*240) |
| 7605 | 4.3" TFT LCD (480*272) | |
|
寸法 (W*H*D) |
6920 | 435x190x522mm |
| 7605 | 435x145x522mm | |
| 6908 | 435x145x522mm | |
| 重量 | 6920 | 15 Kg |
| 7605 | 14 Kg | |
| 6908 | 7 Kg | |
| インターフェース | RS-232 | |
ローターコイルおよびローターコア
ローターコアは0.5mmのシリコン鋼板で作られています。中・小型の交流モーターのローターコアは主にシャフトに取り付けられますが、大型モーターではシャフトに固定せず、フレームにしっかりと取り付けられることが多いです。
ローターコイルは電流を流してインダクタンスを発生させる役割があります。巻線には、スケルトンケージ型と巻線型の2種類があります。
スケルトンケージローターは自己閉ループの巻線で、各導体棒がローター内に配置されており、両端が接続されています。
巻線型ローターは、絶縁された銅線をコアに巻き付けて三相巻線を構成し、スリップリングに接続されています。電流はブラシを介して供給されます。
エナメル加工の品質問題
巻線の工程
3相モーターで不均一な直流抵抗（DCR）が発生すると、回転が不均一になる原因となります。
MICROTESTの4線式直流抵抗測定は、他社製品よりも高精度な測定が可能です。

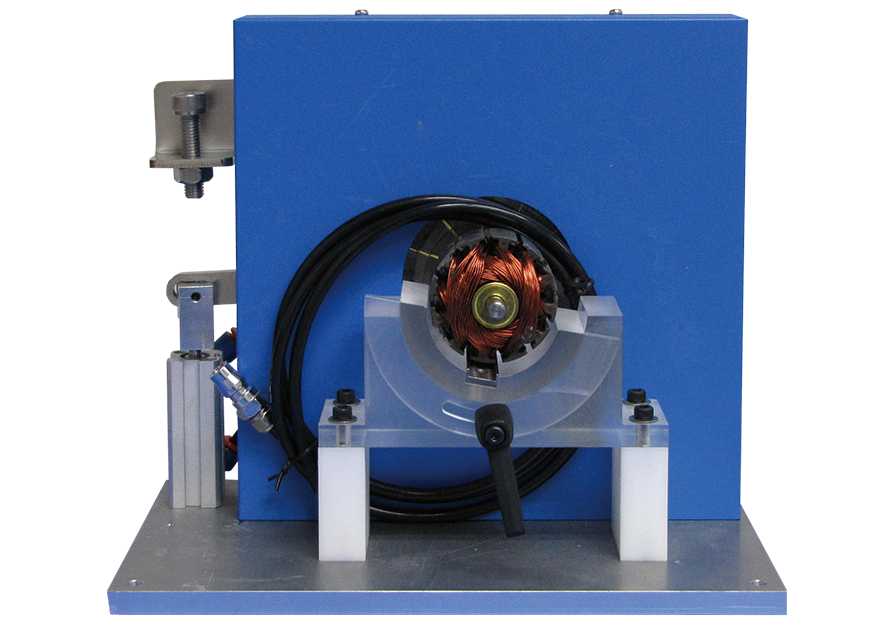

ステーターコイル用特注試験治具
モーターのエナメル巻線に関する品質課題
巻線の品質不良を引き起こす原因
巻線間の層間短絡
クロス巻線による短絡
ピン間の短絡
絶縁不良
MICROTESTモーターステーター試験システムはワンステップ試験機能を搭載
低電圧電気試験 + 耐電圧試験（Hipot試験）+ 層間短絡試験
コイル品質の重要パラメータ
耐電圧試験器を使用して漏れ電流と耐電圧試験を行います。片方の端子をコイル巻線に、もう片方をシリコン鋼板に接続します。交流と直流の電圧下で漏れ電流と絶縁抵抗を比較測定します。
モーターのエナメル線には微小な寄生容量が含まれており、この特性により抵抗を介して漏れ電流が発生します。交流電源下では、容量はインピーダンスの一要素となります。そのため、試験結果に耐電圧試験器からの漏れ電流が含まれることがあります。被試験体（DUT）の交流漏れ電流が低い場合は、容量や周波数、印加電圧に注意が必要です。
絶縁材料の内部は絶縁不良により高電圧試験時に放電が発生します。この場合、被試験体（DUT）で一時的または不規則な放電が起こることがあります。
アーク検出は、非定常かつ幾何学的な試験の一種であり、試験結果はインピーダンスや静電容量、時間経過による電流の影響を受けます。
インパルス試験機の紹介
インパルス巻線試験機は、パルス波形の比較により被試験体（DUT）を評価します。本機は高電圧を印加して瞬時パルス試験を行い、波形を記録します。記録した波形をゴールデンサンプルと比較することで、製品の良否を判定します。
なぜモーターやトランスの製造にインパルステスターが必要なのか？
インパルステストは、品質保証および製品寿命の検査です。
低電圧試験ステーションでは、小さな欠陥を見つけることが困難です。しかし、被試験体（DUT）が最終組立試験に進むと、欠陥が表面化する可能性があります。これにより、生産コストが増加します。
モーターやトランスは通常、高電圧で動作します。製品ラインにインパルステストを導入することで、不具合や焼損の発生を未然に防ぐことが可能です。
| L | is the DUT coil |
| C1, C2 | are the resonant capacitors in the instrument |
| R1, R2, R3 | is the resistant in the instrument and the DUT |
| Technology of Detect Layer Short | |
| → 1 | Charge the C1 capacitor to the certain testing voltage level. |
| → 2 | Trigger the SCR by pulse |
| → 3 | DUT will resonate with C1 and C2 |
層間短絡検出技術について
層間短絡の検出は、「パルス電圧と波形比較」の方式で行います。パルス電圧は非破壊かつ瞬時に巻線の両端に印加され、被試験体（DUT）を損傷することなく検査可能です。ゴールデンサンプルの波形と比較することで、DUTの状態を判定します。
L/C共振下の減衰波形は、欠陥コイルの特性変化に起因します。
コイルのインダクタンス
Q値（品質係数）
コイルのターン比（電圧差）
コアの材質
コイル内の層間短絡
ゴールデンサンプルとDUTの減衰波形を比較することにより、以下の5種類の波形比較を提供します。
総面積比較
差分面積比較
波形比較
フラット比較
コロナ比較
標準付属品
| 電源コード | |
| 高圧試験用ケーブル | |
| バナナプラグケーブル | |
| RCA アダプター |  |
| RS-232 ケーブル | |
| D-Sub フットスイッチ (F760001) | |
オプション付属品
| PCリンクソフトウェア | |
| カスタムキャビネット | |
| 試験治具 |  |
