MICROTEST 6360シリーズは、20k/100k/500k/1MHzの測定周波数範囲を提供し、測定パラメータには|Z|(インピーダンス)、|Y|(アドミタンス)、θ(位相角)、X(リアクタンス)、R(直列および並列抵抗)、G(導電率)、B(アドミタンス)、L(インダクタンス)、D(損失係数)、Q(品質係数)、DCR(直流抵抗)、C(キャパシタンス)が含まれます。
RS-232、ハンドラー、LAN、USBホスト、ハンドラーの通信インターフェースをサポートしており、USBを通じてテスト画面とデータを保存できます。オプションでPC接続ソフトウェアを選択すると、スイープ解析機能もサポートされ、基本的な部品インピーダンス測定の最適な選択肢です。
タイプ
| 型名 | 6360 シリーズ | ||||
| タイプ | 6363 | 6364 | 6365 | 6366 | 6367 |
|
測定周波数レンジ |
1mHz- 20kHz |
0.1Hz- 100kHz |
10Hz- 200kHz |
10Hz- 500kHz |
10Hz- 1MHz |
仕様
| 周波数設定 | 連続性 | |
| 周波数出力確度 | ±0.01% | |
| 周波数分解能 | 5 Digits | |
| 基本確度 | ±0.05% | |
| ACドライブレベル | 試験信号電圧レベル |
10mV - 2Vrms |
| 最小電圧分解能 | 1mV | |
| DCドライブレベル | 試験信号電圧レベル | 10mV - 2V |
| 最小電圧分解能 | 1mV | |
| 出力インピーダンス | 100Ω | |
| 測定モード | メーターモード,リストモード | |
| 測定パラメータ |
|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C |
|
| 測定スピード | AC / DC test speed Max. 8mS | |
測定パラメータ
| パラメータ | レンジ |
| |Z| | 0.001mΩ - 99.999MΩ |
| R, X | 0.001mΩ - 99.999MΩ |
| |Y| | 0.1nS - 99.999S |
| G, B | 0.1nS - 99.999S |
| θ | ±0.001 ~ ±180.000deg |
| Cs, Cp | 0.01pF - 9.9999F |
| Ls, Lp | 0.1nH - 99.999KH |
| D | 0.00001 - 9.9999 |
| Q | 0.1 - 9999.9 |
| Δ | -9999% - 9999% |
| Rdc(直流抵抗) | 0.001mΩ - 99.999MΩ |
システム
| 測定回路 | 直列/並列 |
| 補正 | 開放回路/短絡回路 |
| 標識 | PASS/FAIL |
| テストレンジ | Automatic/Lock |
| BIN | ● |
| リストモード | 8 sets |
| 内蔵ストレージ | 128 sets |
| USBホストストレージ | LCR設定ドキュメント、リストモード設定ドキュメント |
| トリガモード | Auto, manual, RS-232, Handler |
| 電源 | 電圧：98-132Vac or 195-264Vac (切り替え可能) |
| 周波数：47-63Hz | |
| 電力消費 | 30VA |
| 環境条件 | 温度：10℃-40℃ |
| 湿度：20-90%RH | |
| 寸法 | 358x148x343 mm (W*H*D) |
| 質量 | 3 Kg |

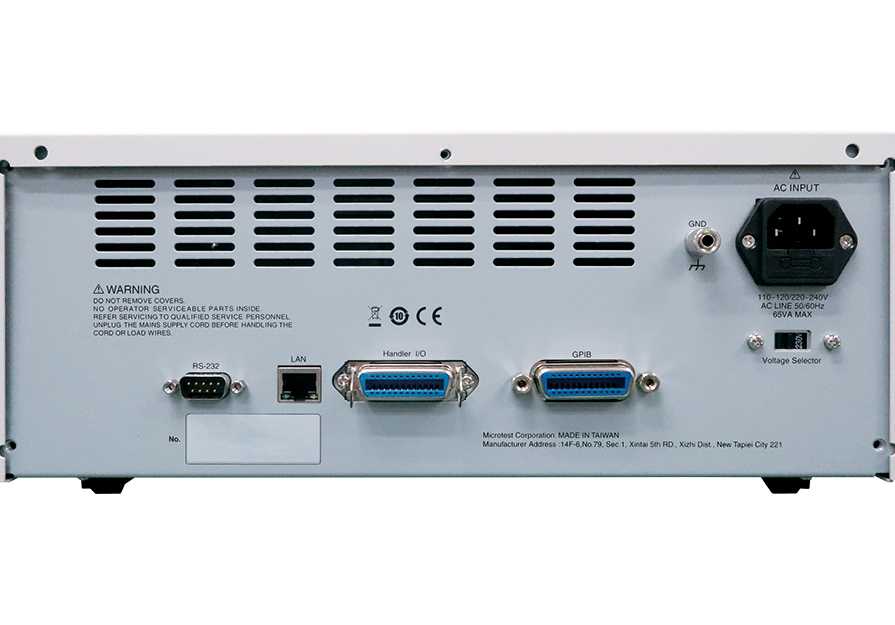

| インターフェース | RS-232、Handler、LAN、USB Host |
| 表示 | カラー, 7" TFT (800*480) |
通信インターフェースの標準化の動向に対応するため、025年7月1日より、6630および6360シリーズでは、標準装備のGPIBインターフェースを廃止いたします。
ユーザーの皆様には、LAN、USB、RS-232など、標準装備されている他のインターフェースによる制御方法のご検討を、事前にお願いいたします。
本変更により、一部のお客様にはご不便をおかけする場合がございますが、何卒ご理解とご協力を賜りますようお願い申し上げます。
PCリンクソフトウェアをオプションで選択すると、周波数スイープ曲線分析機能が提供され、学校の基礎実験室で低周波コンポーネントの電気インピーダンス測定に対応できます。
多段リストテスト機能をサポートしており、最大で8セットのプログラミングテストステップに対応しています。

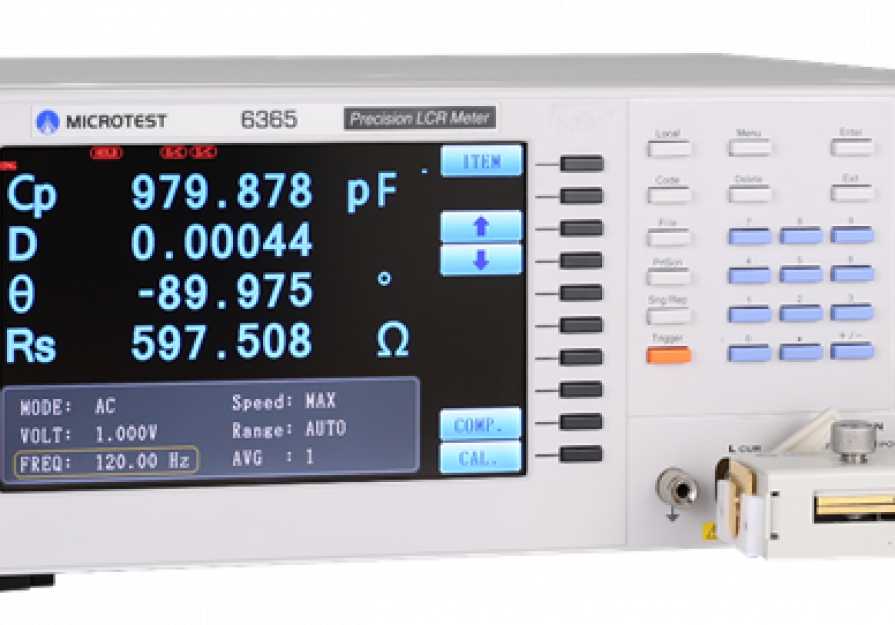

(800×400) 7インチ大彩色ディスプレイで、一度に4つの測定パラメータを表示できます。
R、L、C部品の入荷検査に最適な選択肢として、6365シリーズLCRテスト機器は、IQC担当者に高速かつ精密な検査技術を提供します。 入荷検査の際には、多段リストテスト機能を活用することで、検査効率を向上させることができます。テスト画面のキャプチャやテストデータの保存（多段リストテストモード下）は、USBホストを通じて行うことができます。また、MICROTESTは、SMD型やケルビンテストクランプなど、さまざまなタイプの部品測定に対応する豊富な部品テスト治具を提供しています。
標準付属品
| 電源コード | |
| ケルビンクリップリード (FX-LR0002) |  |
標準付属品変更のお知らせ
2025年6月より、6360シリーズLCRメーターに同梱されている標準ケルビンクリップリード「F423906A」は、「FX-LR0002」へ変更となります。
本変更は、製品の品質および互換性の向上を目的として実施されるものです。
本件に関してご不明な点がございましたら、お気軽に当社営業担当までお問い合わせください。
平素よりご愛顧賜り、誠にありがとうございます。今後とも変わらぬご支援・ご協力のほど、よろしくお願い申し上げます。
オプション付属品
| PCリンクソフトウェア | |
| DIPテストフィクスチャ (F423503) |  |
| DIPテストフィクスチャ (F423504) |  |
| SMDテストフィクスチャ(F423905) |  |
| SMDピンセットテストリード(FX-000C11) |  |
| SMDテストフィクスチャ(FX-000C12) |  |
|
材料用テストフィクスチャ (FX-0000C9) |
 |
