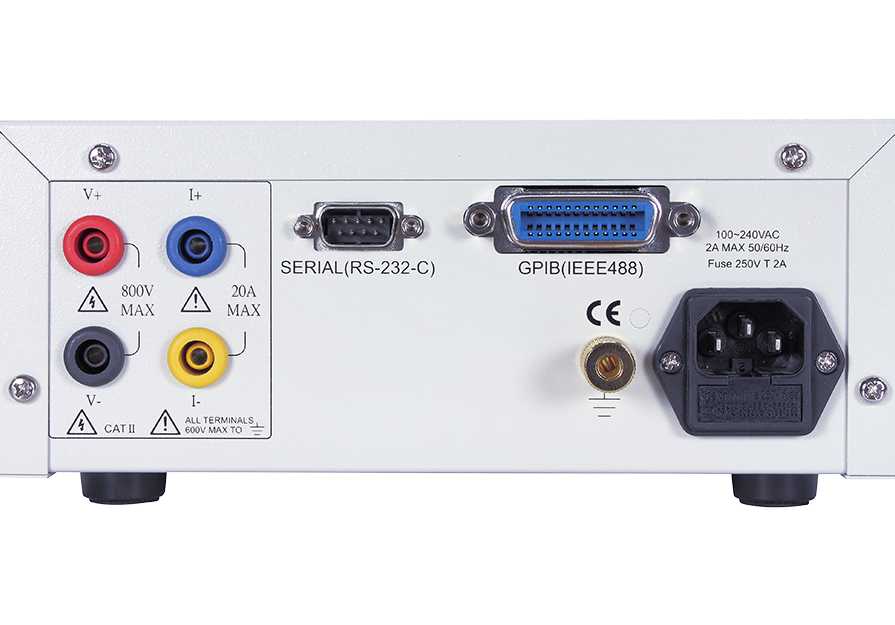

パワーメータ
7120

測定プロジェクト

• 1-50 THD、1〜50レベルの電圧および電流（V [n]、A [n]）
• 1-50レベルの電圧および電流の歪み率
• V [n%], A [n%]
• 1-50 level watts W [n]
• 1-50 level watts distortion percentage Watt W [n%]
• 1-50 level voltage and current angle DEG [n]
• Vrms, Irms, Watt, PF

500Hz-3db digital filter based on Butterworth 50Hz-0.03% reading,

60Hz-0.05% reading

測定周波数

基準周波数は1kHzです。
L-FILTERをONに設定した場合、許容誤差は45Hz～66Hzの周波数範囲で読み取り値の-0.03％～-0.05％となります。

交流電圧を測定する際、基本周波数が200Hzを超える場合は、最も正確な値を測定するためにF-フィルターをオフにする必要があります。

周波数範囲が10kHzを超える場合、7120はサポートを開始します。

AC電力レンジ（自動または手動切替）（40レンジ）
最大レンジは16kWまで対応可能です。
最大電力（W）値は電圧プロファイルの最高レンジによって決定されます。

  DC ±0.2% reading ± 0.5% of range

• 15 Hz≦f
• 66 Hz<f≦1 kHz ±(0.2% of reading + 0.2 % of range)
• 1 kHz<f≦10 kHz ±(0.4% of reading + 0.3 % of range)± [{0.06×(f)}% of reading]
• 10 kHz<f≦100 kHz ±(0.5 % of reading + 0.5 % of range)±[{0.09×(f–10)}% of reading]

• 周波数45～66Hzの場合：読取値に0.3％を加算します。
• 周波数45～66Hzの場合：読取値の1％を超過して加算します。

When the power factor PF is 0, the error range of Watt is
Situation 1: for 45Hz < f, Add±1.0% of VA
Situation 2: for 45Hz > f or f > 66Hz
Add ±{(3.5 + 0.5×f )% of VA} for up to 100kHz as reference data
The unit for frequency f is kHz.
When the power factor is 0 < PF≦error range
When 0 < PF  1 (θ: phase angle of the voltage and current)
for 45Hz  f  66Hz. Add ±power reading *{tan(θ)*(0.5)}%
for f < 45Hz, f > 66Hz. Add ±power reading *{ tanθ*(0.5×f+0.2) }%

高調波に対応しています

7110-10k-HARM

高調波に対応しています

7120-100k-HARM

高調波に対応していません

7110-10k

高調波に対応していません

7120-100k
