MICROTEST 9901 ワイヤレスチャージャー自動試験システムは、高いコストパフォーマンスを実現し、生産ラインにおける自動試験への迅速な適応に適しています。最大150Wのワイヤレスチャージャー完成品または半完成品モジュールの試験に対応しています。PD/QCプロトコルおよび異物検出（FOD）機能をサポートし、最大44チャンネルの試験が可能で、二重カット試験治具を装備しています。
本システムは、ワイヤレスチャージャーに必要な試験項目を網羅しており、無負荷待機電力測定（電圧／電流／電力）、出力負荷および効率試験（電圧／電流／効率／電力）、保護試験（過電圧／過電流／低電圧保護、出力短絡保護、FOD検出）を行います。
仕様
| 9901 ワイヤレスチャージャー自動試験システム | ||
|
DC 電源 送信側（Tx）の電源供給 |
測定範囲 – 電圧 | 0-30V |
| 電圧精度 | ±(0.1% of setting +20mV) | |
| 電圧分解能 | 0.01V | |
| 測定範囲 – 電流 | 0-5A | |
| 電流精度 | ±(0.1% of setting +20mA) | |
| 電流分解能 | 0.001A | |
| QCプロトコル — プログラム可能 | Compliant to QC 2.0, 3.0 protocols | |
| PDプロトコル — プログラム可能 | Compliant to PD 2.0 protocol | |
| PDプロトコル — プログラム可能 | 30mVp-p | |
|
DC Load Loads on receiving side (Rx) |
測定範囲 – 電圧 | 0-80V |
| 電圧精度 | ±(0.025%+0.025%FS) | |
| 電圧分解能 | 0.02V | |
| 測定範囲 – 電流 | 0-20A | |
| 電流精度 | 0.05%+0.05%FS | |
| 電流分解能 |
High positions: 0.005A, Low positions: 0.0005A |
|
| Power | 150W | |
| 試験モード | CC/CV/CR/CP | |
| ワイヤレスチャージャー試験項目 | ||
|
||
システム構成

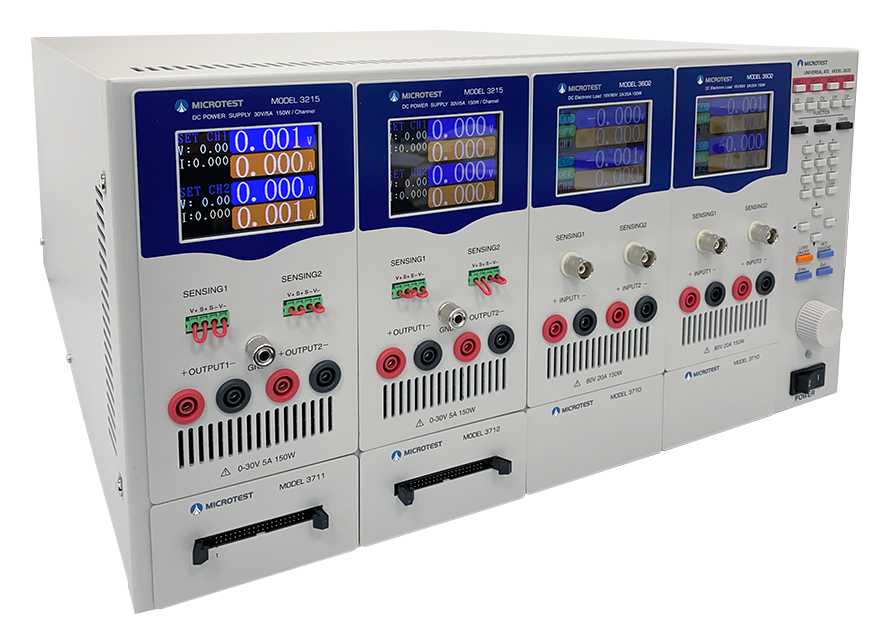

| 9901 ワイヤレスチャージャー自動試験システム（4チャンネル） | |||
| 計測器 | モデル | 数量 | SPEC |

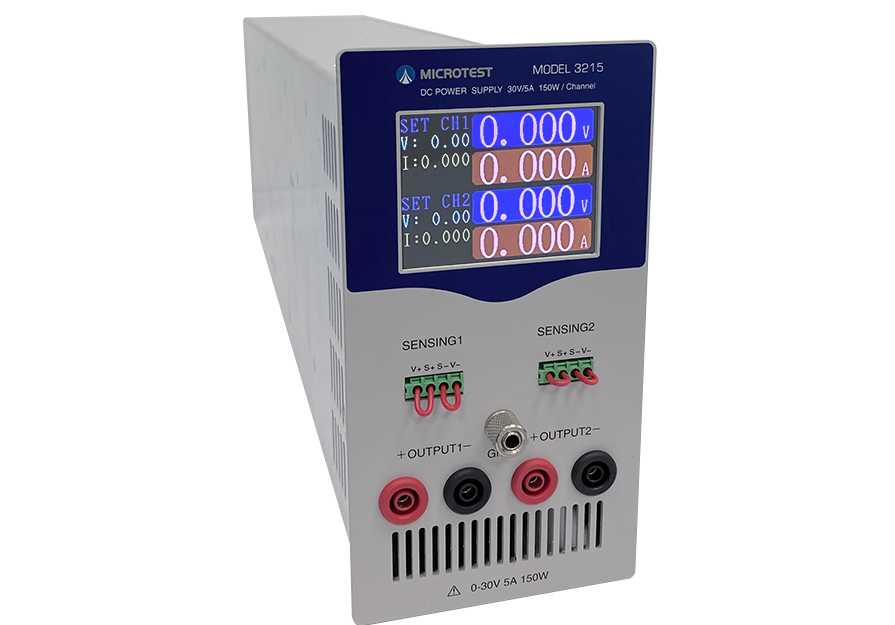

| プログラマブル直流電源 | 3215 | 2 | Power: 150W, Voltage: 0-30V, Current: 0-5A |

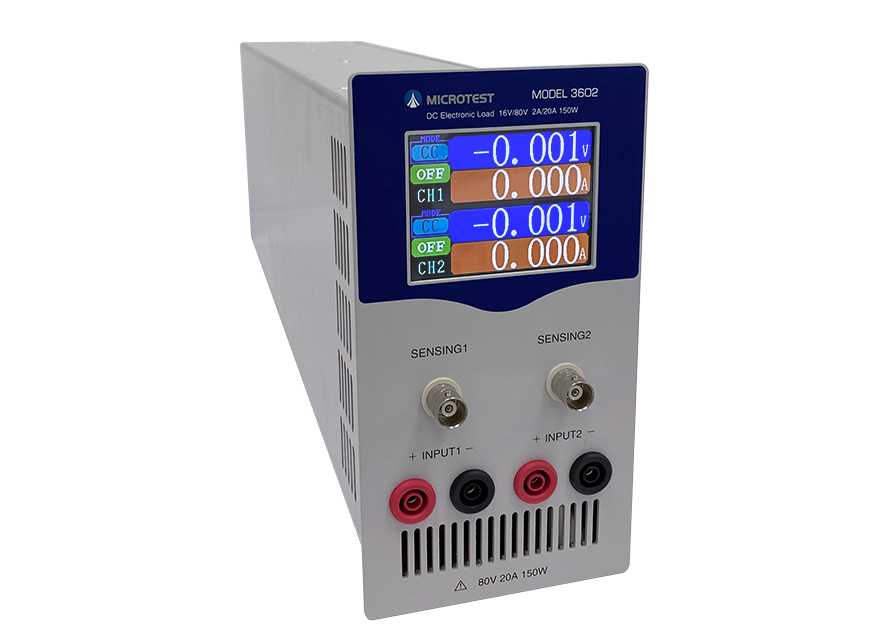

| プログラマブル直流電子負荷 | 3602 | 2 |
150W, Voltage: 0-80V/Current: 0-20A
|
| 産業用コンピュータ／ノートパソコン（NB） | Types can be selected | 1 | お客様のニーズに応じて選択可能 |

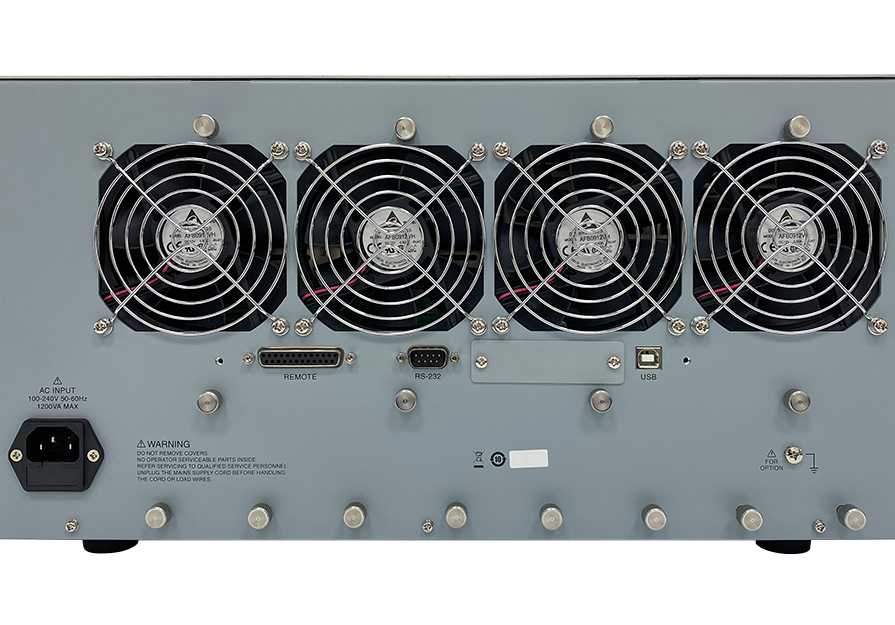

| 計測器用モジュール式シャーシ | 3600 | 1 | Height: 5U |
| 試験ソフトウェア | PT960F | 1 | ワイヤレス充電製品の自動試験用専用ソフトウェア |
| 機能拡張カード | 3711 | 1 | QC／PDおよびその他のプロトコル対応機能拡張 |
| 制御カード | 3712 | 1 | 制御指標、FOD試験 |

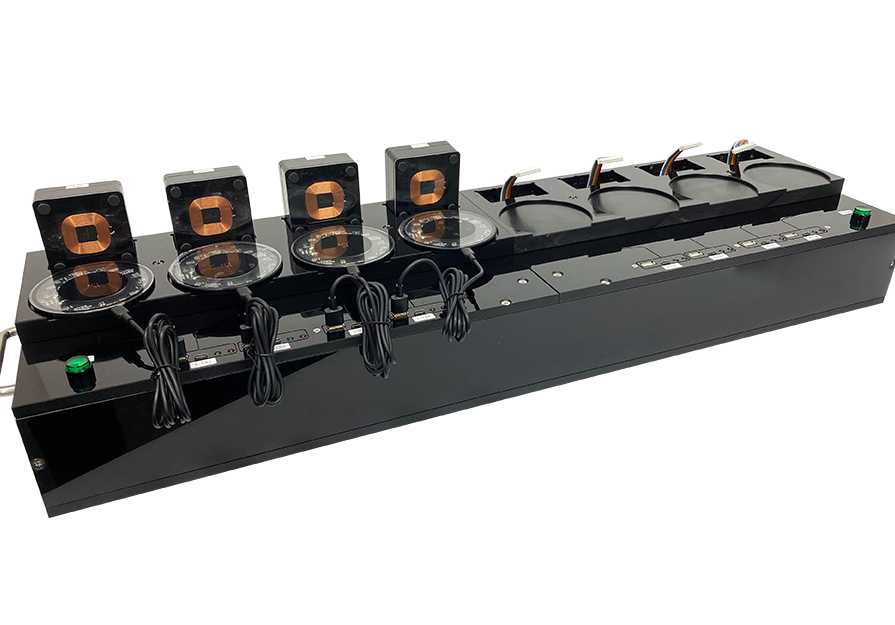

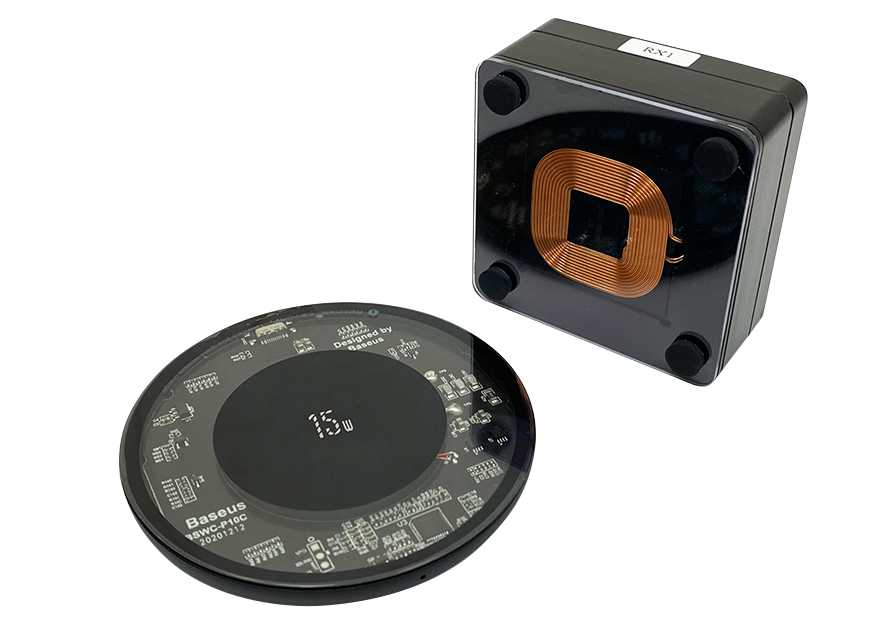

| 試験治具 | カスタマイズ | 1 | ワイヤレス充電モジュール／ワイヤレスチャージャー用試験治具 |
| システムキャビネット／デスクトップ | 9901/3600 | 1 | 電源ジャックおよび関連する通信ケーブルを含む |
システム
| ストレージ | By PC | ||
| 電源装置 | 電圧(fixed) | 90-264Vac | |
| 周波数 | 50-60Hz±5% | ||
| 消費電力 | 300VA | ||
| 環境 | 温度 | 0℃-40℃ | |
| 湿度 | 0-80%RH | ||
| ディスプレイ | LCD (320*240) (3215/3602) | ||
| 寸法 (W*H*D) | 432x234.6x533 mm (3600) | ||
| 質量 | 31 Kg (4 Channels,3600) | ||
| インターフェース | RS-232, USB Device | ||
ワイヤレス充電について
インダクティブ結合技術により、充電器はモバイルフォンなどの電気機器にエネルギーを送信します。
モバイルフォンは受け取ったエネルギーでバッテリーを充電するため、充電器と機器の間にケーブルを使用する必要がありません。
|
ワイヤレス充電 |
WPC |
AirFuel |
|
|
規格 |
Qi |
rezence |
|
|
v1.2.4 |
v1.3 |
BSS v 1.2/1.3 |
|
|
テクニカル |
<5W |
5W-30W |
16W-50W |
|
周波数 |
100~205kHz |
6.78MHz |
|
|
通信 |
ASK/FSK |
Bluetooth 2.4GHz |
|
|
充電モード |
磁気誘導 |
磁気共鳴 |
|
|
充電距離 |
< 5mm |
30-50mm |
|
|
設備数 |
1 |
n |
|
|
エフィシェント |
40~70% |
30~60% |
|
9901はワイヤレス充電器のテスト項目を提供します。
| 出力の特性 |
|
| 入力の特性 |
|
| プロテクションテスト |
|
| 特殊テスト／特殊機能 |
|
